Esta función está disponible en Prinect Packaging Pro.
Diálogo “Restaurar maqueta automáticamente” (Packaging Pro)
|
|
Esta función está disponible en Prinect Packaging Pro. |
|
“Restaurar maqueta” |
Si importa diseños en formatos de archivo que no son específicos para la impresión de embalajes puede suceder que los diseños de maqueta no aparecen como repeticiones individuales sino como agrupaciones no estructuradas de objetos individuales como p. ej. líneas, curvas, etc. Formatos de archivo que no soportan maquetas estructuradas son por ejemplo DXF, EPS, PDF y AI.
Usted puede restaurar objetos de maqueta base y convertirlos en repeticiones normales. El programa automatiza la restauración reconociendo contornos cerrados que los convierte en repeticiones. En caso de que el diseño de una maqueta no tenga ningún contorno cerrado, usted puede diseñar los objetos que se necesitan para tales contornos.
Haga clic en el botón “Restaurar maqueta” de la barra de herramientas para iniciar el asistente.
El Asistente le conducirá en cuatro pasos a través del proceso de restauración.
•2do paso: “Contornos de repetición”
En estos pasos encontrará los siguientes elementos de mando:
|
Elementos de mando generales en el diálogo “Restaurar maqueta” |
|
|---|---|
|
|
Amplía la vista. |
|
|
Adapta la vista a la pantalla. |
|
|
Reduce la vista. |
|
Manual |
Haga clic en este botón si desea corregir manualmente la maqueta base en la pestañeta “Repetición”. El Asistente se cierra y se abre la repetición en la pestañeta Repetición. Vea Restaurar maqueta manualmente (Packaging Pro). |
|
Atrás |
Regresar al paso precedente del Asistente. |
|
Siguiente |
Avanzar al paso siguiente del Asistente. |
|
Cancelar |
Se sale del asistente sin aplicar las modificaciones. |
Si su proyecto tiene varios diseños, en la lista de selección “Maqueta base” elija el diseño deseado y haga clic en “Siguiente”.
2do paso: “Contornos de repetición”
En este paso el Prinect Signa Station Packaging Pro & Label Pro sombrea las áreas en las que el programa detecta posibles repeticiones. Las diferentes repeticiones tienen sombras de diferentes colores. Usted puede añadir o eliminar repeticiones haciendo clic con la tecla izquierda del ratón sobre las áreas sombreadas.
Si detecta aquí que hay contornos que no están cerrados y que por tal razón no se pueden seleccionar como una repetición, haga clic en el botón “Manual”. Se abre la pestañeta de repeticiones y en ella puede editar el diseño de forma correspondiente. Luego inicie el diálogo “Restaurar maqueta automáticamente” otra vez.

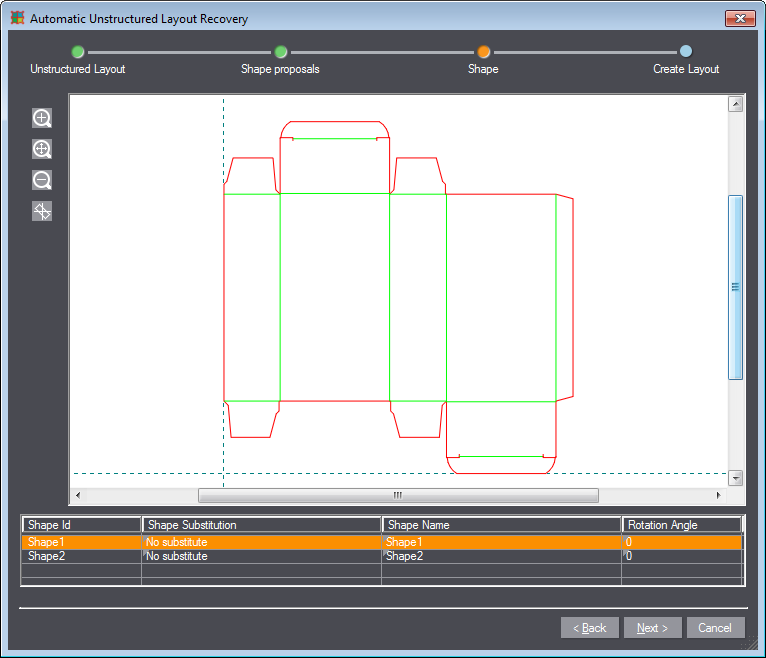

En este paso el Prinect Signa Station Packaging Pro & Label Pro muestra una lista con todas las repeticiones detectadas. Usted puede cambiar el nombre de las repeticiones o reemplazarlas con otras repeticiones de la lista de selección.
Este paso tiene adicionalmente los siguientes elementos de mando:
|
Elementos de mando en el diálogo “Restaurar maqueta: Contorno” |
|
|---|---|
|
|
“Alinear rotación de elemento” Con esta opción puede modificar la alineación de la repetición. 1.Haga clic en el botón. Un marco blanco indica que el botón está activado. 2.Haga clic en una línea de la repetición que debe ser paralela al eje X o Y del sistema de coordenadas (representada mediante una línea gris discontinua). La línea se pone de color amarillo. 3.Haga clic ahora en el eje X o Y discontinuo. La repetición se alineará respectivamente. |
|
Tabla |
|
|
Prinect Signa Station Packaging Pro & Label Pro asigna automáticamente a la repetición generada un número de contorno para poder diferenciarla. Este campo no se puede editar. |
|
|
Esta ayuda de selección permite sustituir la repetición seleccionada con otras repeticiones ya existentes, o permite excluirla de la creación de la maqueta. Haga clic en la celda respectiva y elija lo siguiente en a lista de selección: •Elija “Sin sustituto” si la repetición no debe sustituirse. •Elija “Ignorar repetición” si la repetición debe ser excluida de la creación de la maqueta. •Elija “Contorno <x>” si el contorno de la repetición debe sustituirse con el contorno <x>. |
|
|
Nombre de contorno |
Aquí puede modificar el nombre del contorno. |
|
Rotación |
La repetición se puede rotar introduciendo un ángulo. |
En el último paso del Asistente se genera la maqueta. Aquí también puede asignar a la maqueta los objetos no reconocidos.
Haga clic en “Salir” cuando haya hecho todos los ajustes en el asistente. El programa realiza cambios en la pestañeta “Maqueta” y genera una o varias pestañetas “Repetición”.
Regresar a Barra de herramientas en la pestañeta Maqueta.
