輪郭線をカッティングプロッタに送信（Label Pro）

この機能はPrinect Label Proに含まれます。

［NCファイルを作成］

カッティングプロッタで必要な輪郭線とレイアウト抜き型を、プログラムから簡単にエクスポートできます。

1.CAMファイルをエクスポートする前にまず、Prinect Signa Stationのプリファレンスで、使用する機械タイプと保存先のパスを定義する必要があります。カッティングプロッタの設定を参照。

2.その他のエクスポート設定を行います。コンテキストメニューの［オプション > CAM］からアクセスできます。CAMのプロパティを参照。
使用する機械で、チェックボックス［電源オン］が有効になっていることが前提条件です。［CAM機械］ダイアログを参照してください。

3.輪郭線またはレイアウトを開き、［NCファイルを作成］ボタンをクリックします。［標準テンプレートを選択］ダイアログが開きます。［Extras］ボタンでテンプレートを編集できます。［新規テンプレート］ダイアログを参照。

4.テンプレートを選択して、［OK］をクリックします。CAMファイルがエクスポートされました。

CAMのプロパティ

カッティングプロッタ用ファイルのエクスポートのプロパティを、コンテストメニューで設定できます。

［レイアウト］タブの空白領域を右クリックするか、［1up］タブをクリックします。

［オプション > CAM］を選択します。以下のメニュー項目が選択可能です：

·機械：［CAM機械］ダイアログが開きます。

·テンプレート：［CAMのテンプレート］ダイアログが開きます。

·CAM環境をエクスポート：CAM環境をエクスポート/インポートを参照。

·CAM環境をインポート：CAM環境をエクスポート/インポートを参照。

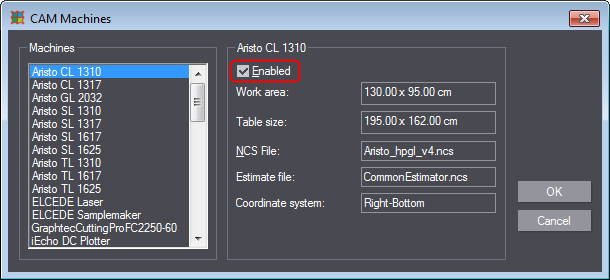

［CAM機械］ダイアログ

CAM機械に電源を入れるには、一般的なコンテキストメニューで［オプション > CAM > 機械］を選択します。以下のダイアログが開きます：

左側に、既知のカッティングプロッタのリストが表示されます。

1.希望のカッティングプロッタを選択します。

2.［電源オン］にチェックマークを入れます。有効にしないと、エクスポート時に機械を選択できません。
その下に、カッティングプロッタに関する詳細情報が表示されます。

3.［OK］で確定します。

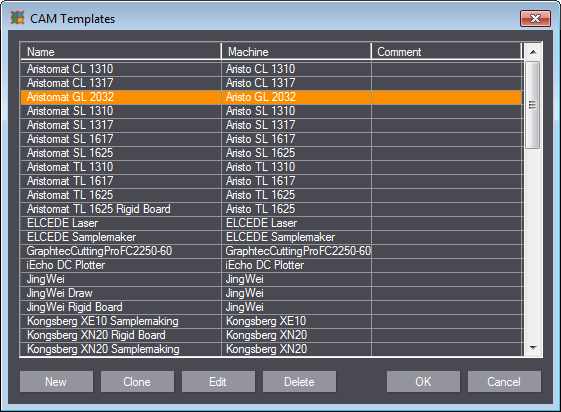

［CAMのテンプレート］ダイアログ

カッティングプロッタ用ファイルのエクスポートテンプレートを作成するため、一般的なコンテキストメニューで：［オプション > CAM > テンプレート］を選択します。以下のダイアログが開きます：

［新規］をクリックして新規テンプレートを作成します。［新規テンプレート］ダイアログを参照。

その後［OK］で確定します。

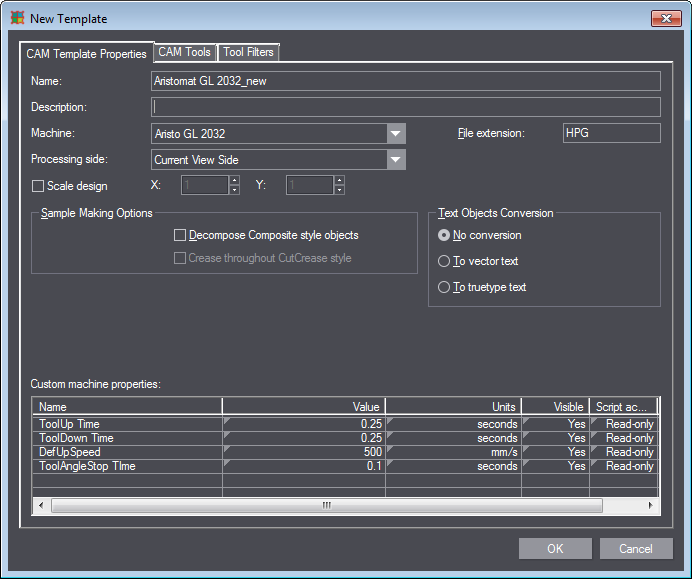

［新規テンプレート］ダイアログ

CAMファイルエクスポート用の新規テンプレートを作成するため、一般的なコンテキストメニューで［オプション > CA M > テンプレート > 新規］を選択します。［新規テンプレート］ダイアログが開きます。

ここで、［CAMテンプレートのプロパティ］、［CAMツール］、［ツールフィルタ］の3つのタブで、カッティングプロッタにとって重要なすべての設定を行うことができます。

［OK］で確定します。

CAM環境をエクスポート/インポート

エクスポート

システムに存在するテンプレートおよびスクリプト、機械を保存または引き渡す場合は、CAM環境全体をエクスポートできます。そのためには、一般的なコンテキストメニューで［オプション > CAM > CAM環境をエクスポート］を選択します。

開くダイアログで、エクスポートする要素を選択します。［OK］で確定し、環境ファイルの保存場所を選択します。

インポート

既存のCAM環境ファイルをインポートする場合は、一般的なコンテキストメニューで［オプション > CAM > CAM環境をインポート］を選択します。開くダイアログで、ファイルを選択します。［OK］で確定すると、CAM環境がインポートされます。
