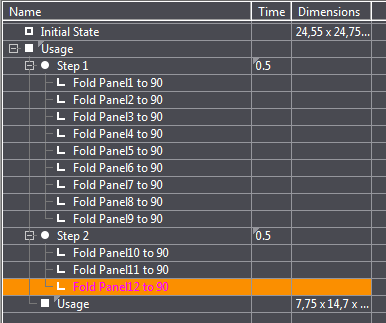

折りシーケンスツリー

折りシーケンスツリーは、パッケージの3Dプレゼンテーションで設定されているフェーズや手順、プロセスの流れを示します。各折り手順の時間（秒）とモデルの寸法も、折りフェーズの最後に表示されます。流れは3つのレイヤーに構成されます：

•基礎レイヤーはフェーズで構成されます。
フェーズは1個または複数の手順で構成され、折りシーケンスの様々な最終状態を識別するために役立ちます。通常、すべての3D図面に、2つのフェーズがあらかじめ定義されています：展開図および使用時展開図は通常の形態で、断裁後の2Dの状態に相当します；後者は、すべての面が90度折られ、形が完全に立ち上がった状態で、編集可能なフェーズです。

•各フェーズは、第2レイヤーに示される各手順で構成されます。
1つの手順は、同時に実行される一連のプロセスで構成されます。手順は、特定のフェーズでプロセスをグループ化および区別するために役立ちます。このようにして、例えば、すべての胴体パネル、フラップ、接着フラップを折る独自の手順を作成します。

•各手順は、この手順で使用され第3レイヤーに表示される複数のプロセスで構成されます。
1つのプロセスは、特定のパネルと直に組み合わされた基本動作です。プロセスによって、1つのパネルが折りシーケンスでどのように折られるか決定されます；複数パーツの折りシーケンスでは、プロセスによって、挿入されたパーツの動作も決まります。

注記：1つのフェーズのすべての手順が、順番に実行されます。 1つの手順のすべてのプロセスが同時に実行されます。

注記：使用フェーズは、プロジェクトのデフォルトフェーズです。プロジェクトごとに、同時に使用フェーズが作成されます。 最終状態は、最後の手順におけるパッケージの状態を示します。

フェーズの作成

テーブルでフェーズを以下のように作成できます：

1.いずれかのフェーズを右クリックし、コンテキストメニューで［上にフェーズを挿入］または［下にフェーズを挿入］を選択します。

2.開く［編集フェーズ］ダイアログで、新規フェーズの名前を入力し、［OK］で確定します。

フェーズの名前を変更するには、テーブルで名前をクリックします。名前の背景が青色になり、新しい名前を入力できます。

折りシーケンス内でフェーズを移動するには、フェーズをクリックして希望の位置にドラッグします。

［展開図］フェーズでは変更はできません。

手順の作成

手順は、フェーズ内およびテーブルでのみ作成できます。以下の手順で行います。

1.フェーズを右クリックし、コンテキストメニューで［手順を挿入］を選択します。

別の方法：
既存の手順を右クリックし、コンテキストメニューで［上に手順を挿入］または［下に手順を挿入］を選択します。

2.必要なら折りタイムを変更します。デフォルトでは0.5秒に設定されます。

折りシーケンス内で手順を移動するには、手順を選択して希望の位置に動かします。

手順を削除するには、手順を右クリックして［プロセスを削除］を選択します。

プロセスの作成

プロセスは、手順内およびテーブルでのみ作成できます。以下のように行います：

1.希望する手順をテーブルで選択します。

2.図面でパネルを選択します。コンテキスト依存の操作バーが、グラフィック領域の上に表示されます。［3D ビューでパネルを選択する］モードを参照してください。

3.コンテキスト依存の操作バーで、いずれかのプロセスを選択します：折り畳み、プレフォールド、変形する新しい手順が作成されます。

4.プロセスのプロパティ（角度、半径）を設定します。

プロセスを削除するには、プロセスを右クリックして［プロセスを削除］を選択します。
