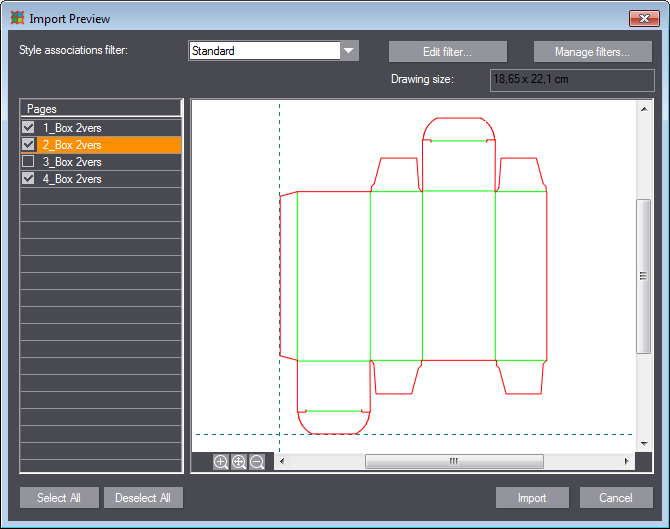

Remarque : Vous pouvez aussi importer des fichiers PDF contenant plusieurs pages. Voir à ce sujet Importation de fichiers PDF multipages.

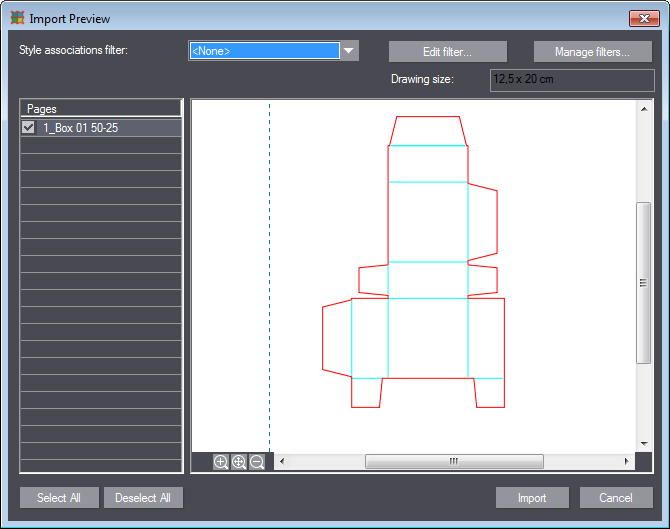

Filtre d’assignation for­mat

Assigne le « filtre de format » choisi dans la liste déroulante. Vous pouvez sélectionner des filtres prédéfinis, ajouter de nouveaux filtres à la liste ou modifier les propriétés du filtre existant.

Editer le filtre...

Ouvre la Boîte de dialogue « Filtre de format » dans laquelle vous pouvez modifier les paramètres définis pour le filtre choisi.

Gérer les filtres...

Ouvre la Boîte de dialogue « Gérer les filtres... ».

Agrandit la vue affichée dans la fenêtre d’aperçu.

Ajuste la taille du dessin à celle de la fenêtre d’aperçu.

Réduit la vue affichée dans la fenêtre d’aperçu.

Importer

Importe dans le module Prinect Signa Station Packaging Pro & Label Pro le fichier choisi.

Annuler

Annule l’import et referme la boîte de dialogue.

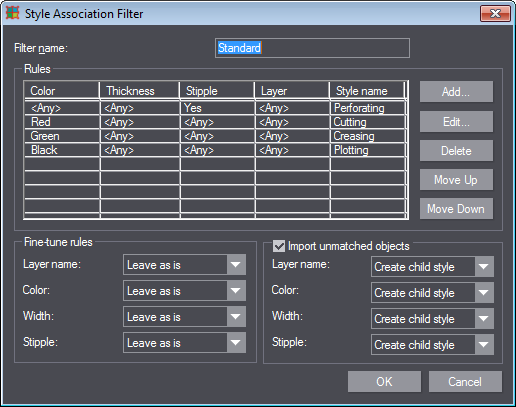

Remarque : Tous les paramètres sont répertoriés dans un tableau. L’ordre des para­mètres dans le tableau a son importance étant donné que le programme établit une prio­rité en fonction de ce classement.

Nom du filtre

Entrez ici le nom du filtre de format.

Lignes

Couleur

Définit une condition pour la couleur de la ligne considérée. Tous les objets de la structure importée qui sont de la couleur spécifiée et rem­plissent les critères d’épaisseur et de pointillé définis seront assignés ou convertis au format défini dans la ligne correspondante de la colonne « Format ».

Epaisseur

Définit une condition pour l’épaisseur de ligne d’objet de la ligne considé­rée. Tous les objets de la structure importée dont l’épaisseur se situe dans la plage spécifiée et qui remplissent les critères de couleur et de pointillé définis seront assignés ou convertis au format défini dans la ligne corres­pondante de la colonne « Format ».

Pointillée

Définit une condition pour le pointillé de la ligne considérée. Tous les objets de la structure importée dont les lignes correspondent à la pro­priété spécifiée « droite » ou « tiretée » et qui remplissent les critères de couleur et de pointillé définis seront assignés ou convertis au format défini dans la ligne correspondante de la colonne « Format ».

Calque

Dans un fichier externe, le nom du calque comportant les objets d’un for­mat donné.

Format

Définit le format qui sera assigné à tous les objets dont les lignes corres­pondent aux critères de couleur, d’épaisseur et de pointillé définis, et dans lequel ils seront convertis.

Ajouter...

Editer...

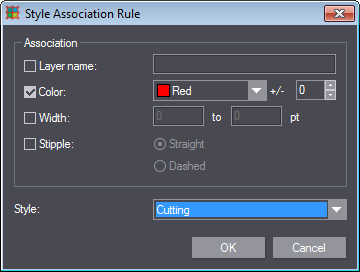

Ces deux boutons font apparaître la boîte de dialogue « Filet de format » :

Ici, vous pouvez créer une nouvelle règle concernant le filtre de format ou éditer une règle existante.

Sélectionnez les propriétés dont vous souhaitez tenir compte puis entrez les paramètres souhaités.
Choisissez par exemple une couleur dans la liste déroulante puis indiquez l’écart toléré par rapport à cette couleur (entre 0 et 255).

Dans la liste déroulante, choisissez ensuite le format que vous souhaitez assigner aux objets remplissant les caractéristiques précédemment défi­nies.

Vers le haut/Vers le bas

Déplace la règle vers le haut ou le bas de la liste et lui confère de ce fait une priorité plus ou moins élevée.

Réglage précis filet

Cette zone vous permet de paramétrer plus précisément les règles d’importation des lignes. Pour chaque caractéristique, vous avez le choix entre les options suivantes :

Ne pas modifier

Les objets seront importés dans le format indiqué dans la colonne « Format ». La propriété correspon­dante du fichier externe (nom, couleur, largeur, poin­tillé) ne sera pas prise en compte.

Désactiver sur base objet

Les objets seront importés dans le format indiqué dans la colonne « Format ». La propriété correspon­dante du fichier externe (couleur, pointillé) ne sera pas ignorée mais appliquée à l’objet.

Rechercher format dérivé

Parmi les formats globaux, l’application recherchera un sous-format dérivé du format de référence spéci­fié dans la colonne « Format ». Ce sous-format devra se distinguer du format de référence par rapport à la caractéristique considérée (nom du calque, couleur, largeur, pointillé).

Lorsqu’un tel sous-format sera trouvé, les objets seront importés dans ce format. Dans le cas contraire, les objets seront importés dans le format spécifié sous « Format ».

Générer format dérivé

Crée un sous-format (local) dérivé du format de réfé­rence indiqué dans la colonne « Format ». Il diffère du format de référence au niveau de la caractéris­tique considérée (nom du calque, couleur, largeur, pointillé). Les objets seront importés dans ce nou­veau format.

Rechercher et générer format dérivé

Pour commencer, l’application va rechercher un for­mat dérivé. Voir la ligne du tableau Rechercher format dérivé. Si aucun format correspon­dant n’est trouvé, un nouveau format sera dérivé. Voir la ligne du tableau Générer format dérivé.

Chercher, créer et désactiver un for­mat dérivé

Parmi les formats globaux, l’application recherchera un format dérivé du format de référence spécifié dans la colonne « Format ». Ce format dérivé devra se distinguer de ce format par rapport à la caractéris­tique considérée (couleur, pointillé).

Si aucun format correspondant n’est trouvé, un nou­veau format sera créé.

Les autres objets dont la caractéristique diffère de celle de ce nouveau format (p. ex. autre couleur) seront importés dans le format de référence indiqué dans la colonne « Format ». La caractéristique issue du fichier externe sera conservée.

Nom du calque

Choisissez ici l’une des options du haut pour les noms de calque (« Ne pas modifier », « Rechercher format dérivé », etc.)

Couleur

Choisissez ici l’une des options du haut pour la couleur des lignes (« Ne pas modifier », « Rechercher format dérivé », etc.)

Largeur

Choisissez ici l’une des options du haut pour la largeur des lignes (« Ne pas modifier », « Rechercher format dérivé », etc.)

Pointillée

Choisissez ici l’une des options du haut pour le pointillé des lignes (« Ne pas modifier », « Rechercher format dérivé », etc.)

Importer les objets non assignés

Cette section permet de paramétrer plus précisément les règles d’importation des objets qui n’ont pas pu être assignés par les règles définies jusqu’à présent. Pour chaque caractéristique, vous pou­vez choisir parmi les options suivantes :

Créer non identifié

Les objets seront importés dans un format avec le nom « Non détecté ». Lorsqu’un fichier externe com­porte des calques dénommés A, B et C, les objets se trouvant sur ces calques seront importés dans des calques qui seront dénommés « Non détecté1 », « Non détecté2 » et « Non détecté3 ».

Désactiver sur base objet

La caractéristique en question (couleur, pointillé) des objets sera conservée lors de l’importation.

Rechercher format dérivé

L’application recherche un format global possédant la même caractéristique (nom de calque, couleur, largeur, pointillé). Dès lors qu’un tel format est trouvé, les objets sont importés de ce format.

Dans le cas contraire, les objets seront importés soit dans le format de référence (pour couleur et poin­tillé) soit dans le format « Non détecté1 » (pour nom de calque et largeur).

Générer format dérivé

Génère un nouveau format. Il existe des différences en fonction des caractéristiques :

Nom du calque :

L’application génère directement un format de projet (local) dont le nom est identique à celui du calque du fichier externe, et importe les objets dans ce format. Un format de projet (local) est généré pour chaque calque présent dans le fichier externe.

Couleur/Pointillé :

L’application génère directement un format (local) dans lequel elle importe tous les objets ayant la même couleur/le même motif de pointillé.

Largeur :

L’application génère directement un format (local) dans lequel elle importe les objets. Chaque format avec une autre largeur sera importé dans un format créé pour l’occasion. Supposons par exemple qu’il existe 6 objets — trois avec une largeur X, deux avec une largeur Y et un avec une largeur Z — trois nou­veaux formats (X, Y et Z) seront créés dans lesquels les objets seront importés en fonction de leurs lar­geurs respectives.

Rechercher et générer format dérivé

L’application recherche dans les formats globaux un format ayant la même caractéristique (nom de calque, couleur, largeur, pointillé). Dès lors qu’un tel format est trouvé, les objets sont importés de ce for­mat. Dans le cas contraire, les objets seront importés dans un nouveau format de projet (local).

Exemple pour « Couleur » : si le fichier externe com­porte quatre couleurs et que l’une d’entre elles est assignée à un format global, les objets de cette cou­leur seront importés dans le format en question tan­dis que les objets disponibles dans les trois autres couleurs seront importés dans trois formats de projet (locaux) nouvellement créés.

Chercher, créer et désactiver un for­mat dérivé

L’application recherche dans les formats globaux un format ayant la même caractéristique (couleur, poin­tillé) et importe les objets dans ce format.

Exemple pour « Couleur » : si le fichier externe com­porte quatre couleurs et que l’une d’entre elles est assignée à un format global, les objets de cette cou­leur seront importés dans le format en question tan­dis que les objets disponibles dans les trois autres couleurs seront importés dans les couleurs qu’ils avaient dans le fichier externe dans un format (local) nouvellement créé.

Nom du calque

Choisissez ici l’une des options du haut pour les noms de calque.

Couleur

Choisissez ici l’une des options du haut pour la couleur des lignes.

Largeur

Choisissez ici l’une des options du haut pour la largeur des lignes.

Pointillée

Choisissez ici l’une des options du haut pour le pointillé des lignes.

Annuler

Fait apparaître une demande de confirmation qui, si elle est validée, entraînera la suppression de l’assignation choisie.

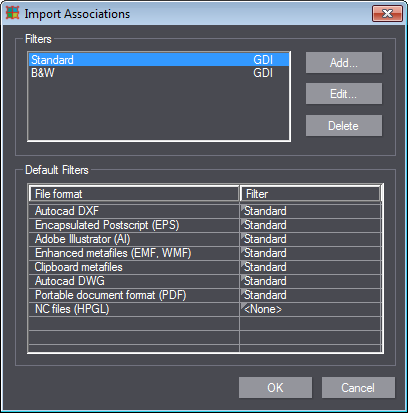

Filtre

Liste

Contient la liste de tous les filtres disponibles. Vous pouvez ajouter de nouveaux filtres ou modifier et supprimer des filtres existants.

Ajouter...

Ouvre la boîte de dialogue « Type de filtre » dans laquelle vous pouvez spécifier le type du nouveau filtre souhaité.
Vous disposez des filtres « GDI » et « HPGL ».

GDI (Graphics Device Interface) : interface de programmation entre le sys­tème d’exploitation et les périphériques logiques de traitement graphique (carte graphique, imprimante).

HPGL (Hewlett Packard Graphic Language) : un language de description des pages développé par Hewlett Packard pour commander les tables tra­çantes à plume (traceurs de découpe). En raison de sa simplicité, le HPGL est utilisé comme format d’échange de données pour les données vecto­rielles. De nombreux programmes de CAO prennent en charge l’export de données au format HPGL.

Après avoir sélectionné le type de filtre et validé avec OK, la Boîte de dialogue « Filtre de format » apparaît.

Editer...

Ouvre la Boîte de dialogue « Filtre de format ».

Filtres par défaut

Dans cette zone, vous pouvez définir un filtre par défaut pour différents formats de fichier.

Format de fichier

Indique les formats de fichier auxquels vous pouvez assigner des filtres de format.

Filtre

Assignez ici les filtres par défaut aux formats de fichier. L’assignation s’effectue par un clic dans la colonne « Filtres » puis par le biais d’une liste déroulante.
