Envoyer les contours au traceur de découpe (Label Pro)

Cette fonction fait partie de Prinect Label Pro.

« Générer fichier NC »

Cette fonction vous permet d’exporter facilement les contours et les formes de découpe de la maquette, depuis l’application, pour les transmettre au traceur de découpe.

1.Avant d’exporter des fichiers FAO, vous devez commencer par définir dans les préférences de Prinect Signa Station le type de machine utilisé ainsi que l’emplacement pour enregistrer le fichier. Voir Paramètres du traceur de découpe.

2.Effectuez d’autres réglages pour l’exportation. Pour ce faire, rendez-vous dans le menu contextuel, sous « Options > FAO ». Voir Propriétés FAO.
Condition requise : la case d’option « activée » doit être cochée pour les machines utilisées. Voir Boîte de dialogue « Machines FAO »

3.Ouvrez le contour ou la maquette puis cliquez sur le bouton « Générer fichier NC ». La boîte de dialogue « Définir modèle par défaut » apparaît. Le bouton « Avancé » pour permet d’éditer les modèles. Voir Boîte de dialogue « Nouveau modèle ».

4.Choisissez un modèle puis cliquez sur « OK ». Les fichiers FAO sont alors exportés.

Propriétés FAO

Vous pouvez paramétrer les propriétés pour l’exportation des fichiers destinés au traceur de découpe via le menu contextuel.

Avec le bouton droit de la souris, cliquez sur la partie vide dans l’onglet « Maquette » ou dans l’onglet « Pose ».

Choisissez « Options > FAO ». Vous disposez des commandes de menu suivantes :

·Machines. La Boîte de dialogue « Machines FAO » s’ouvre.

·Modèles. La Boîte de dialogue « Modèles FAO » s’ouvre.

·Export environnement FAO. Voir Export/Import environnement FAO.

·Import environnement FAO. Voir Export/Import environnement FAO.

Boîte de dialogue « Machines FAO »

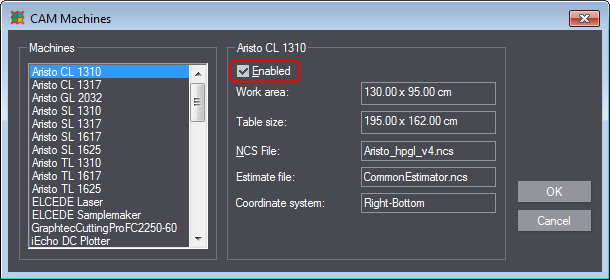

Pour activer des machines FAO, choisissez dans le menu contextuel général « Options > FAO > Machines ». La boîte de dialogue suivante apparaît :

A gauche, vous pouvez voir une liste de traceurs de découpe connus.

1.Sélectionnez celui qui vous intéresse.

2.Cochez la case d’option « activé ». C’est indispensable pour que vous puissiez choisir cette machine pour l’exportation.
En-dessous vous pouvez voir d’autres informations sur le traceur de découpe.

3.Validez avec « OK ».

Boîte de dialogue « Modèles FAO »

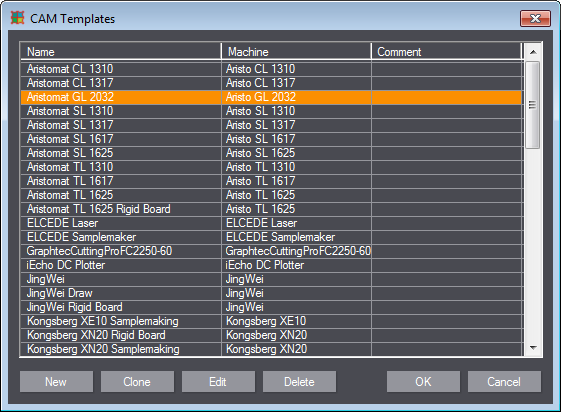

Pour créer ou éditer des modèles pour l’exportation de fichiers destinés aux traceurs de découpe, choisissez dans le menu contextuel général : « Options > FAO > Modèles ». La boîte de dialogue suivante apparaît :

Cliquez sur « Nouveau » pour créer un nouveau modèle. Voir Boîte de dialogue « Nouveau modèle ».

Validez ensuite avec « OK ».

Eléments de commande disponibles dans la boîte de dialogue « Modèles FAO »
Nouveau	Sert à créer un nouveau modèle. La Boîte de dialogue « Nouveau modèle » s’ouvre.
Cloner	Sert à créer un nouveau modèle à partir des réglages définis dans le modèle actuellement sélectionné. La Boîte de dialogue « Nouveau modèle » s’ouvre.
Editer	Sert à éditer le modèle sélectionné. La boîte de dialogue « Editer le modèle » qui ressemble beaucoup à la Boîte de dialogue « Nouveau modèle » apparaît.
Supprimer	Sert à supprimer des modèles.

Boîte de dialogue « Nouveau modèle »

Pour créer de nouveaux modèles pour l’exportation de fichiers FAO, choisissez dans le menu contextuel général « Options > FAO > Modèles > Nouveau » La boîte de dialogue « Nouveau modèle » apparaît.

Ici, dans les trois onglets « Propriétés du modèle FAO », « Outils CAO » et « Filtres outil », vous pouvez définir tous les réglages utiles pour tous les traceurs de découpe.

Validez avec « OK ».

Export/Import environnement FAO

Exporter

Si vous voulez enregistrer ou transmettre des modèles, scripts et machines disponibles sur votre système, vous avez la possibilité d’exporter votre environnement FAO tout entier. Pour ce faire, dans le menu contextuel général choisissez « Options > FAO > Export environnement FAO ».

Apparaît alors une boîte de dialogue dans laquelle vous pouvez sélectionner les éléments à exporter. Validez avec « OK » puis sélectionnez l’emplacement où vous souhaitez enregistrer le fichier d’environnement.

Importer

Si vous souhaitez importer un fichier d’environnement FAO, dans le menu contextuel général choisissez « Options > FAO > Import environnement FAO ». Apparaît alors une boîte de dialogue dans laquelle vous pouvez sélectionner le fichier qui vous intéresse. Validez avec « OK » pour importer l’environnement FAO.
