Mode « Définir la surface de base »

« Définir la surface de base »

Vous pouvez sélectionner manuellement la face de base autour de laquelle le dessin sera plié. Si vous générez la phase de production à l’aide de la Boîte de dialogue « Assistant pour génération phase de production », la face de base la plus pratique sera automatiquement sélectionnée par défaut.

Pour sélectionner manuellement la face de base, procédez comme ceci :

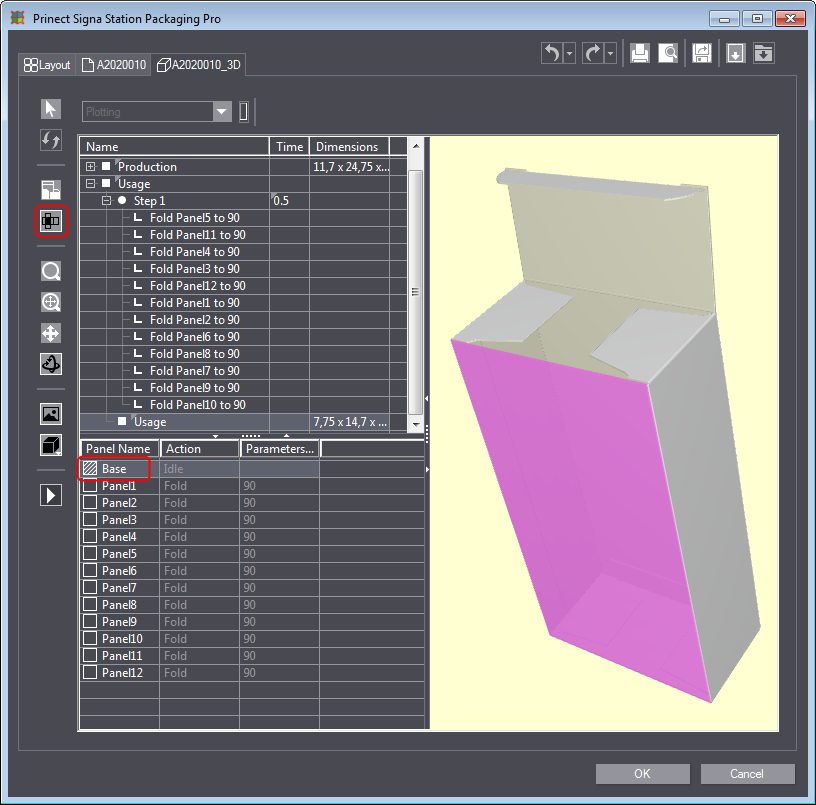

1.Cliquez sur le bouton « Définir la surface de base ».

2.Cliquez sur la face du dessin que vous souhaitez définir comme face de base.
Dans le tableau, la surface choisie est indiquée comme surface de « base » et symbolisée dans la colonne « Nom surface emballage » par un petit carré hachuré.
