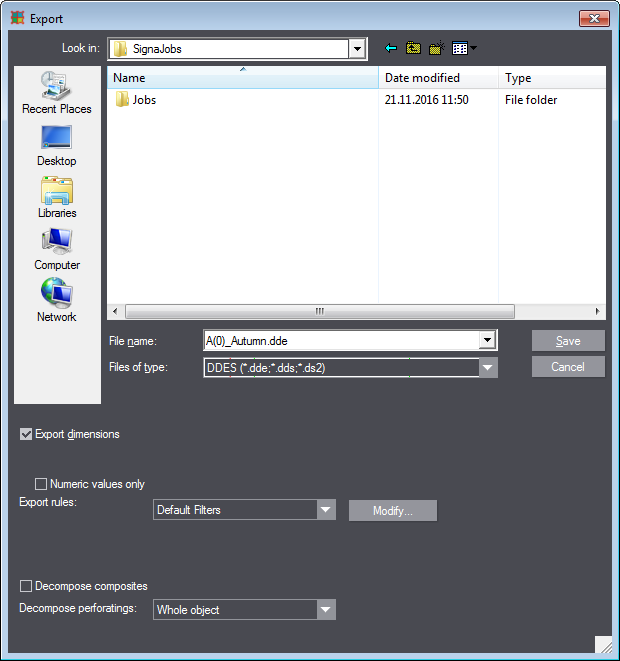

« Export »

Exporter cota­tion

Vous pouvez spécifier ici si vous souhaitez que les cotations soient exportées avec le dessin, ou pas.

Valeurs numé­riques unique­ment

Lorsque cette option est cochée, seules les valeurs des lignes de cotation seront exportées, sans les lettres.

Règles d’expor­tation

Définit des règles (filtres) qui déterminent la manière dont les formats seront convertis dans le format de fichier exporté.

Types de ligne

Ouvre la Boîte de dialogue « Assigner types de ligne » dans laquelle vous pouvez assigner des types de ligne et des formats.

Dissocier com­posite

Après l’exportation du dessin, les objets qui étaient dans des formats composite sont dissociés en éléments individuels. Ces éléments héritent des caractéristiques du format défini dans l’onglet « Structure » du format composite d’origine.

IMPORTANT : Si cette option n’est pas cochée, après l’exportation les objets auront la même largeur de ligne que celle définie dans l’onglet « Production » du format composite d’origine. La couleur et le motif seront ceux spécifiés dans l’onglet « Visuel ».

Dissocier les perforations

Après l’exportation du dessin, les objets qui étaient aux formats « Coupe et Rainage » et « Perforation » se retrouvent dissociés en objets individuels, selon les critères choisis.

Objet complet

Tous les objets conserveront l’état qu’ils avaient avant l’exporta­tion.

Diviser unique­ment la découpe

Pour les objets au format « Coupe et Rainage » :
Les éléments de découpe sont dissociés en segments de droite. Les éléments de rainage restent inchangés et conservent l’état qu’ils avaient avant l’exportation.

Pour les objets au format « Perforation » :
Les objets sont dissociés dans le nombre de segments de droite qui existait avant l’exportation des objets.

Diviser tout

Tous les objets sont dissociés en segments de droite individuels.

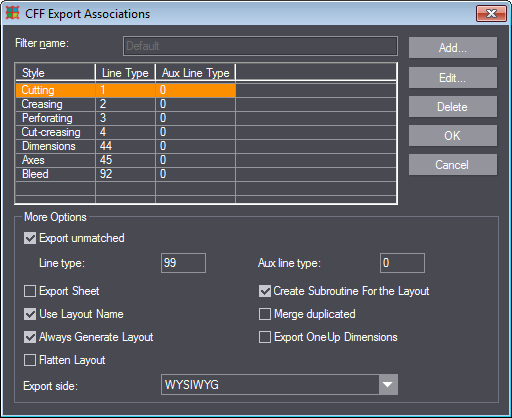

« Export »

Nom du filtre

Désignation du filtre

Colonne « Format »

Cette colonne contient la liste des formats correspondant aux numéros d’identifi­cation (ID) des types de ligne figurant dans la colonne « Type de ligne ».

Colonne « Type de ligne »

Cette colonne contient les numéros d’identification (ID) des types de ligne assi­gnés aux formats correspondants de la colonne « Format ».

Colonne « Type de ligne de repère »

(concerne uniquement CFF2)

Cette colonne contient les ID des types de ligne de repère assignés aux formats correspondants de la colonne « Format ».

Ajouter...

Vous pouvez créer ici une nouvelle assignation. La boîte de dialogue « Définir assignation » apparaît. Vous pouvez y effectuer les réglages suivants : Validez ensuite avec « OK ».

Boîte de dialogue « Définir assignation »

Style

Sélectionne le format auquel s’applique l’assignation. La liste déroulante n’est disponible que dans la boîte de dialogue « Définir assignation ». Dans la boîte de dialogue « Editer assignation », le format sélectionné est déjà paramétré.

Type de ligne

Définit l’ID du type de ligne associé au format assigné.

Type ligne repère

Définit l’ID du type de ligne de repère associé au format assi­gné.

Editer...

Vous pouvez modifier ici l’assignation choisie. La boîte de dialogue « Editer assignation » s’ouvre. Elle contient les mêmes éléments que la boîte de dialogue « Définir assignation ». Voir Ajouter....

Supprimer

Fait apparaître une fenêtre avec une demande de confirmation
et supprime l’assignation choisie après validation de la confirmation.

Autres options

Non assigné

Si vous cochez cette option, tous les objets dont le format n’est pas mentionné dans la liste seront exportés avec le type de ligne ou type de ligne de repère (le cas échéant) spécifié.

Exporter feuille

Créer sous-pro­gramme pour la maquette

(concerne uniquement CFF2)

Utiliser nom maquette

Lorsque cette option est cochée, un nom par défaut sera utilisé pour l’onglet Maquette du fichier exporté. Pour les fichiers CFF, ce sera « Layout » et pour les fichiers DDES, ce sera « Placement ». Décochez cette option si vous ne souhaitez pas de changement de nom.

Supprimer les objets dupliqués

Toujours créer la maquette

(concerne uniquement CFF2)

Exporter cotes de la pose

Réduire la maquette

Après l'exportation vous disposez d’un fichier contenant aussi bien la maquette d’origine qu’une maquette de taille réduite. Toutes les poses de la maquette y sont morcelées en objets individuels (droites, courbes).

Exporter les points d’attache du dessin pont

Dans SUB séparé

Côté exportation

•WYSIWYG
"What you see is what you get" - Exportation telle qu’on peut la voir sur l’aperçu.

•Tout vers l’avant

•Tout vers l’arrière

•Tout sur côté contrepartie
