Prinect ImageViewer

Im Prinect ImageViewer können Sie eine Druckvorschau des Auftrags ansehen.

•Wenn die Option "Halftone Pattern Proof" lizenziert ist, können Sie die Auflösung der Vorschau auf die Belichterauflösung umschalten. Siehe Vorschau in hoher Auflösung.

Mit dieser Sichtkontrolle können Sie schnell feststellen, welchen Inhalt ein gewählter Auftrag hat. Sie können die Vorschau auch als Layout- oder Qualitätskontrolle nutzen und vor der Belichtung prüfen, ob alle Bildelemente vorhanden sind, ob sie in das Seiten-Layout passen und ob die Farben (Prozess- und Sonderfarben) korrekt zugeordnet sind.

Vorschau geklammerter Jobs

Wenn die Aufträge geklammert bearbeitet werden, ist grundsätzlich der "Zusammenhalt" aller Einzel-Auszüge ("Teilaufträge") gegeben. Daher kann für diese Aufträge eine Vorschau angezeigt werden, die alle Farben des Druckauftrags umfasst.

Dementsprechend zeigt die Vorschau eine mehrfarbige Ansicht, sofern farbige Bilder oder Elemente im Auftrag enthalten sind.

Vorschau ungeklammerter Jobs

In dieser Betriebsart können immer nur einzelne Farbauszüge ("Teilaufträge") geöffnet werden.

Dementsprechend zeigt die Vorschau immer eine einfarbige Ansicht des Teilauftrags.

Vorschau in hoher Auflösung

Wenn die Option "Halftone Pattern Proof" lizenziert ist, können Sie die Vorschau auf die Original-Belichterauflösung umschalten, um z. B. in einer hohen Zoomstufe Raster-Details zu kontrollieren.

Sie können dann in der Listbox auf die Belichterauflösung umschalten und bei Bedarf auf die geringe Auflösung zurückschalten.

In der hohen Auflösung werden Bilder in der Übersichtsdarstellung "gerastert" dargestellt, um sym­bolisch darauf hinzuweisen, dass die Seite jetzt in hoher Auflösung angezeigt wird.

Vorschauoptionen

Zum Betrachten und Ausmessen der Vorschaubilder stehen Ihnen verschiedene Werkzeuge zur Ver­fügung. Durch entsprechenden Einsatz dieser Werkzeuge können Sie folgende Aktionen ausführen:

•Informationen über Seitengröße und Auflösung der Vorschau einsehen

•Farbauszüge von Prozess- und/oder Sonderfarben einzeln oder bei sortierter Ausgabe beliebig kombiniert auswählen

•die CMYK-Bildschirmdarstellung von Sonderfarben verändern; die geänderten Farbwerte wirken sich nur auf die Bildschirmdarstellung aus und können nicht mit den Auftragsdaten gespeichert werden

•Geometriedaten ausmessen (Längen- und Winkelmessungen)

•Farbmessungen vornehmen (Bildpunkte oder Flächendeckung eines wählbaren Ausschnitts)

•die Vorschau bis auf 10.000 % zoomen

•ein ICC-Monitorprofil für die Bildschirmbetrachtung verwenden (nur für Halbtondarstellungen)

Aufbau des Fensters "Prinect ImageViewer"

Im linken Bereich des Fensters werden die Bogen bzw. Seiten als Contone-Bilder angezeigt. Wenn der Bildbereich abhängig vom eingestellten Zoomfaktor für die Darstellung der Vorschau nicht ausreicht, werden Bildlaufleisten eingeblendet. Unterhalb der Abbildung befindet sich eine Werkzeugleiste.

Der rechte Bereich des Prinect ImageViewer Fensters enthält den Einstell- und Anzeigebereich für die Darstellung der Vorschau. Hier finden Sie folgende Elemente:

•Register "Info" mit einer Statusanzeige für die Bildbearbeitung und Informationen zur Auflösung und zum Format der Darstellung,

•Register "Navigator" zur Festlegung eines Bildausschnitts,

•eine Anzeige aller in der Auftragsvorschau enthaltenen Prozess- bzw. Sonderfarb-Auszüge mit Namen und Farbfeldern und der Möglichkeit, die Anzeige der Farbauszüge an- oder auszuschal­ten und

•einen Anzeigebereich für die Parameter von Werkzeugen der Werkzeugleiste.

Register "Info"

In diesem Register finden Sie Buttons zum Maximieren / Wiederherstellen des Printmanager Fensters:

Daneben befindet sich eine Statusanzeige, die den Fortschritt der Bilddarstellung anzeigt:

Darunter werden der Auftragsname und Informationen zur Auflösung (eventuell mit Umschalt-Mög­lichkeit) und zum Format der Darstellung angezeigt.

Register "Navigator"

Im Register "Navigator" sehen Sie eine Übersicht über das Bild, das in der Vorschau geladen ist. Sie können den Navigator folgendermaßen nutzen:

•Wenn Sie einen Zoomfaktor eingestellt haben, mit dem nur ein Teil des Vorschaubildes ange­zeigt wird, wird der sichtbare Ausschnitt in Form eines Rahmens im Navigator angezeigt. Durch Verschieben dieses Rahmens wird der entsprechende Bildausschnitt in der Vorschau mit ver­schoben.

•Wenn das gesamte Bild in der Vorschau dargestellt wird, können Sie im Navigator durch Aufzie­hen eines Rahmens oder durch Verkleinern des äußeren Rahmens die Größe und Position eines Bildausschnitts festlegen:

Zum Aufziehen eines Rahmens gehen Sie folgendermaßen vor: Wenn Sie den Mauszeiger im Navigator über der Vorschau bewegen, wird der Mauszeiger zu einem Kreuz. Ziehen Sie bei gedrückter linker Maustaste ein Rechteck über den gewünschten Bereich der Vorschau. Nach Loslassen der linken Maustaste erscheint der markierte Bereich der Navigator-Vorschau im Anzeigebereich der linken Spalte. Sie können nun den markierten Bereich (Rechteck) im Navi­gator in der Größe ändern oder verschieben.

Auch wenn bereits ein Ausschnittsrahmen im Navigator vorhanden ist, können Sie einen neuen Ausschnitt festlegen, indem Sie einen neuen Bereich außerhalb des vorhandenen Rahmens auf­ziehen. Mit gedrückter ALT-Taste können Sie auch innerhalb eines vorhandenen Ausschnittrah­mens einen neuen Rahmen aufziehen.

•Wenn ein Rahmen im Navigator vorhanden ist, der kleiner ist als der volle Bildausschnitt, kön­nen Sie den Rahmen mit der Maus verschieben und so den Ausschnittbereich neu festlegen. Führen Sie hierzu den Mauszeiger innerhalb des Rahmens und verschieben Sie den Rahmen bei gedrückter linker Maustaste.

Alternativ können Sie auch mit dem Zoom-Werkzeug (Lupe) die Darstellung des Vorschaubildes ver­größern. Das Rechteck im Navigator zeigt hierbei den in der Vorschau sichtbaren Bereich.

Zum Ändern des Bildausschnitts führen Sie den Mauszeiger über den Rand oder über eine Ecke des Rahmens. Der Mauszeiger ändert sein Aussehen in ein zwei Pfeile-Symbol. Sie können nun bei gedrückter linker Maustaste die Größe des Rahmens verändern.

Zum Verschieben des Bildausschnitts führen Sie den Mauszeiger in den Innenbereich des Rahmens. Der Mauszeiger ändert sein Aussehen in ein Hand-Symbol. Sie können nun bei gedrückter linker Maustaste den Bildausschnitts-Rahmen im Navigator-Fenster verschieben.

Noch schneller geht es, indem Sie den Mauszeiger an die gewünschte Stelle im Navigator-Fenster führen und die linke oder rechte Maustaste klicken. Der Ausschnittsrahmen wird an die angeklickte Stelle verschoben. Das Kreuz des Mauszeigers wird zum Mittelpunkt des Bildausschnitts.

Anzeigebereich für Farbauszüge

Hier werden alle im geöffneten Auftrag enthaltenen Auszüge der Prozess- und Sonderfarben mit Namen und je zwei Farbkästchen aufgelistet. Die Farbkästchen geben wieder, wie die Farbe im Vor­schaubild am Monitor und bei der Druckausgabe ausgegeben wird.

Neben den Farb-Namen und den Symbolen für die Farbanzeige finden Sie folgende Spalten:

Sie schalten diese Funktionen ein oder aus, indem Sie in der jeweiligen Spalte das entsprechende Optionsfeld anklicken. Die Optionsfelder zeigen ihren Zustand folgendermaßen an:

Wird beim Klick auf einen Button "Sichtbarkeit der Auszüge umschalten" gleichzeitig die Strg-Taste gedrückt, wird — wie gewohnt — der angeklickte Button umgeschaltet. Gleichzeitig werden alle ande­ren Buttons "Sichtbarkeit der Auszüge umschalten" in den entgegengesetzten Zustand umgeschaltet. Also wird entweder der angeklickte Button aktiviert und alle anderen deaktiviert oder umgekehrt.

Nach jedem Aktivieren bzw. Deaktivieren der Vorschauansicht eines Farbauszugs wird das Vorschau­bild neu berechnet. Während dieser Zeit erscheint der Fortschrittsbalken mit der Meldung "Bildverar­beitung läuft".

Verändern der CMYK-Bildschirmdarstellung von Sonderfarben

Hinweis: Diese Einstellungen beziehen sich ausschließlich auf die Bildschirmdarstellung und haben keinen Einfluss auf die Belichterausgabe.

Klicken Sie auf den Button mit dem Namen der Sonderfarbe. Ein Dialogfenster wird geöffnet, in dem Sie die Bildschirmdarstellung der Sonderfarbe anpassen können.

Über die Schieberegler oder die Eingabefelder können Sie die Farbwerte der CMYK-Repräsentation der Sonderfarbe verändern.

Im Farbfeld "Aktuelle Farbe" wird die gerade eingestellte Farbe dargestellt. Im Farbfeld "Vorige Farbe" wird die zuletzt eingestellte Farbe angezeigt und im Feld "Voreinstellung" wird die Farbdarstellung aus der Farbtabelle dargestellt.

Mit dem Button "Voreinstellung" wird die Farbe aus der Farbtabelle verwendet. Mit dem Button "OK" übernehmen Sie die aktuell eingestellte Farbe, während Sie mit "Abbrechen" das Fenster schließen ohne die Einstellungen zu übernehmen.

Durch Kicken auf "OK" bestätigen Sie die Einstellungen und das Dialogfenster wird geschlossen.

Werkzeugleiste

Am unteren Rand des Vorschaufensters finden Sie die Werkzeugleiste. Von links nach rechts stehen hier folgende Werkzeuge zur Verfügung:

Geometriedaten messen

Sie können in der Auftragsvorschau geometrische Messungen (Längen- und Winkelmessungen) vor­nehmen. Mit dieser Funktion können Sie beispielsweise die Platzierung und Größe von Objekten kon­trollieren.

Vorgehen:

1.Klicken Sie auf das Messwerkzeug ("Lineal") in der Werkzeugleiste.

2.Stellen Sie in der Auswahlliste (1) im Einstell- und Anzeigebereich die gewünschte Maßeinheit ein (Pixel, Inch oder Millimeter).

(3).Für Winkelmessungen: Stellen Sie in der Auswahlliste (2) für den Winkelursprung (Pfeil nach rechts/links/oben/unten) den Ursprung für die Winkelmessung ein. Von diesem Strahl ausge­hend erfolgt die Winkelmessung zur Messlinie. Im oben gezeigten Beispiel ist der Ursprung links und der Strahl, auf den sich die Winkelmessung bezieht, verläuft waagerecht nach rechts.

(4).Für Winkelmessungen: Stellen Sie in der Auswahlliste (3) für die Winkeldrehrichtung die gewünschte Richtung ein (gegen den Uhrzeigersinn/im Uhrzeigersinn). In der gewählten Rich­tung erfolgt die Winkelmessung.

5.Ziehen Sie mit gedrückter linker Maustaste eine Linie entlang der Strecke, die Sie ausmessen möchten. Lassen Sie am Zielpunkt die Maustaste los. Die Messlinie bleibt bis zum erneuten Auf­ziehen einer Messlinie oder bis zum Werkzeug-Wechsel erhalten.

Hinweis: Bei gleichzeitig gedrückter Shift-Taste wird das Erzeugen von horizontalen, verti­kalen oder diagonalen Linien erleichtert. Das Zeichnen dieser Linien erfolgt von der Grund­linie aus gesehen in Schritten von 45°.

6.Lesen Sie die geometrischen Daten der Messlinie ab.

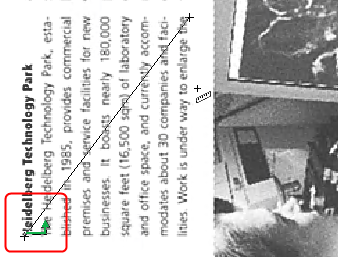

Hinweis: Der Verlauf des grünen Pfeils am Ursprung des Messwerkzeugs symbolisiert die Richtung der Winkelmessung.

•Positionsdaten des Startpunktes der Messlinie (x und y),

•Länge der Messlinie (d) und

•Winkel der Messlinie in der gewählten Orientierung gemessen von 0° bis 359,9°.

Farbmessungen

Mit dem Farbmess-Werkzeug ("Pipette") können Sie die Farbzusammensetzung/Flächendeckung in gewählten Bereichen ermitteln.

Vorgehen:

1.Klicken Sie auf das Farbmess-Werkzeug ("Pipette") in der Werkzeugleiste.

2.Stellen Sie in der Auswahlliste "Wirkungsbreite" im Einstell- und Anzeigebereich ein, auf wel­chen Bereich sich die Farbmessung beziehen soll (8 x 8 Pixel, 16 x 16 Pixel, Cursor Box, Cursor Box blinkend oder sichtbarer Bereich).

3.Klicken Sie auf die zu messende Stelle im Bild.

Die Farbwerte für den gewählten Bereich werden gemessen.

4.Lesen Sie rechts unten die ermittelten Farbwerte ab.

Wenn Sonderfarben im Vorschaubild vorhanden sind, können Sie auch die Sonderfarb-Anteile aus­messen. In der Auswahlliste oberhalb der Messwerte können Sie zwischen der CMYK-Angabe und der Sonderfarbe umschalten.

Verschieben des Bildinhalts

Anschließend können Sie den Bildausschnitt verschieben, indem Sie den Mauszeiger über einem Bildteil positionieren und dann die linke Maustaste gedrückt halten. Nun können Sie den Bildaus­schnitt verschieben.

Im Unterschied zum Verschieben des Bildausschnitts im Navigator-Fenster erlaubt das Verschieben mit dem "Hand"-Werkzeug im Vorschaufenster ein sehr feinfühliges Positionieren.

Die Ansicht wird ständig aktualisiert, deshalb kann es vorkommen, dass die Anzeige des Bildes "ruckelt" (abhängig vom Datenvolumen des Auftrags und von der Leistungsfähigkeit des Rechners). Bei hoch aufgelösten Daten kann der Aufbau der neuen Ansicht einige Zeit in Anspruch nehmen.

Zoomen der Vorschau

Die Auswahlliste rechts neben dem Zoom-Werkzeug enthält mehrere vorgegebene Zoomfaktoren. Sie können auch einen individuellen Zoomfaktor in das Feld eintragen und mit ENTER bestätigen. Alle individuell eingestellten Zoomfaktoren werden in diese Liste aufgenommen.

Beim ersten Öffnen einer Seite wird eine Vorschau als Übersichtsbild dargestellt. Diese Ansicht kön­nen Sie auf verschiedene Arten verändern:

•Durch Aufziehen eines Rechtecks mit dem Zoom-Werkzeug und gedrückter linker Maustaste. Der so definierte Bildausschnitt wird gezoomt im Vorschaufenster angezeigt.

•Durch Auswählen oder Eingeben eines (beliebigen) Zoomfaktors in der Auswahlliste.

•Mit dem Zoom-Werkzeug durch Klicken mit der linken Maustaste an beliebiger Stelle des Vor­schaubildes. Der nächsthöhere Zoomfaktor aus der Auswahlliste wird eingestellt. Umgekehrt können Sie durch Klicken bei festgehaltener ALT-Taste die Zoomdarstellung auf den nächstklei­neren Wert verringern (das Plus-Zeichen innerhalb des Mauszeigers verwandelt sich in ein Minus-Zeichen). Bei dieser Art des Zoomens werden individuell eingestellte Werte nicht berück­sichtigt.

•Im Kontextmenü der rechten Maustaste durch Auswählen von

·"Vorhergehende Ansicht" (zuvor eingestellter Zoomfaktor),

·"Nächste Ansicht" (wenn der Zoomfaktor über den Kontextmenü-Befehl "Vorhergehende Ansicht" zurückgestellt wurde wird dieser Schritt wieder rückgängig gemacht) oder

·"Übersichtsbild" (gesamte Seite wird im Vorschaufenster dargestellt).

Linienraster ein- oder ausblenden

Separation hinzufügen

Separationen zu Vorder- bzw. Rückseiten hinzufügen

Wählen Sie zunächst in der Listbox aus, zu welcher Seite die Bitmap hinzugeladen werden soll. Es stehen folgende Optionen zur Verfügung:

•Automatische Vorder-Rückseiten-Erkennung ("Plus-Zeichen"): Aufgrund der in der Bitmap-Datei gespeicherten Eigenschaften erkennt Prinect Shooter automatisch, ob der Auszug der Vorder- oder Rückseite zugeordnet wird.

•Hinzufügen zur Vorderseite

•Hinzufügen zur Rückseite

Spiegeln einer Bogenrückseite

Wenn die Vorder- und Rückseite des Bogens mit der gleichen Druckform gedruckt werden, können durch das Ändern der Seitenausrichtung oder der Greifkante Probleme mit der Registerhaltigkeit auf­treten. Zum Überprüfen können Sie die Bogenausrichtung ändern.

Je nachdem, wie der Bogen in der Druckmaschine gewendet wird (Umschlagen oder Umstülpen) kön­nen Sie hier die Bogenrückseite entsprechend spiegeln:

Wechseln der angezeigten Seite

Hinweis: Die Seitenangabe bezieht sich auf ein "Blatt". Die auf einem Bogen enthaltenen Einzelseiten oder die Vorder- und Rückseite können Sie hier nicht wählen.

Bildvorschau aktualisieren/abbrechen

Mit dem Button "Aktualisieren" laden Sie die Bildvorschau neu.

Durch Klicken auf den Button "Abbrechen" können Sie die laufende Bildverarbeitung stoppen. Das Berechnen der Darstellung einer Vorschau mit großem Datenbestand (großes Format und/oder hohe Auflösung) benötigt – abhängig von der Computerausstattung – eine gewisse Zeit. Anschließend kön­nen Sie die Vorschau z. B. mit anderen Optionen neu berechnen lassen.

Kontextmenü

Wenn Sie mit der rechten Maustaste über dem Vorschaubild klicken, öffnet sich ein Kontextmenü.

Folgende Befehle stehen Ihnen zur Verfügung:

•Vorhergehende Ansicht

Wenn Sie mit dem Zoom-Werkzeug die Ansicht der Bildvorschau verändert haben, können Sie mit diesem Befehl wieder auf die zuvor eingestellte Zoomstufe umschalten.

•Nächste Ansicht

Dieser Befehl ist nur verfügbar, wenn Sie zuvor den Befehl "Vorhergehende Ansicht" ausgeführt haben. Er macht diesen Befehl rückgängig.

•Übersichtsbild:

Die gesamte Seite wird in der Vorschau dargestellt.

•Liste der Farbauszüge Ein/Aus:

Mit dieser Funktion können Sie den Einstell- und Anzeigebereich ein- bzw. ausblenden.

•Navigator blinken Ein/Aus:

Wenn Sie das Register "Navigator" geöffnet haben, können Sie den Rahmen für den Bildaus­schnitt im Navigator-Fenster so einstellen, dass er blinkt. Dies kann hilfreich sein, wenn sich der Rahmen farblich kaum vom Bildmotiv des Navigator-Fensters unterscheidet.

•Opak-Effekte

Tabelle zur Tastaturbedienung

Hinweis: Einige Funktionen der Tastaturbedienung sind nur bedienbar, wenn bestimmte Einstellungen der Bedienoberfläche oder bestimmte Auftragsbedingungen (z. B. vorhandene Sonderfarben) vorliegen.
