Druckqualitätskontrollstreifen

Der Druckqualitätskontrollstreifen ermöglicht die Lokalisierung von ggf. ausgefallenen Düsen ("Nozz­les") in den Druckköpfen bei Heidelberg Inkjet-Digitaldruckmaschinen. Druckkontrollstreifen haben keinen Inhalt, sondern geben lediglich die Position für den Düsentest vor.

In der Grafikansicht werden diese Marken daher schraffiert dargestellt. Es empfielt sich, keine weite­ren Marken oder Inhalte innerhalb des schraffierten Bereiches des Druckqualitätskontrollstreifens zu haben, da diese die Auswertung der Tests stören können.

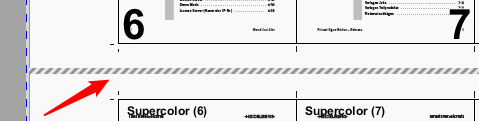

Beispiel: Druckkontrollqualitätsstreifen im Grafik-Fenster

Für die Druckqualitätskontrollstreifen stehen im Register "Marken" nur eingeschränkte Parametrier­möglichkeiten zur Verfügung: So können die Position in X, die Skalierung der Breite, die Ausrichtung und der Rand links und rechts nicht verändert werden.

Die Druckqualitätskontrollstreifen werden nur im JDF-Workflow in das Markenlayer übernommen und wirken dort ausstanzend.
