Paso de trabajo “Artículo” (únicamente en el modo de trabajo “Embalaje”)

El paso de trabajo “Artículo” está disponible en el modo de trabajo “Embalaje” si se trabaja sin opti­mización de pliego ni forma colectiva.

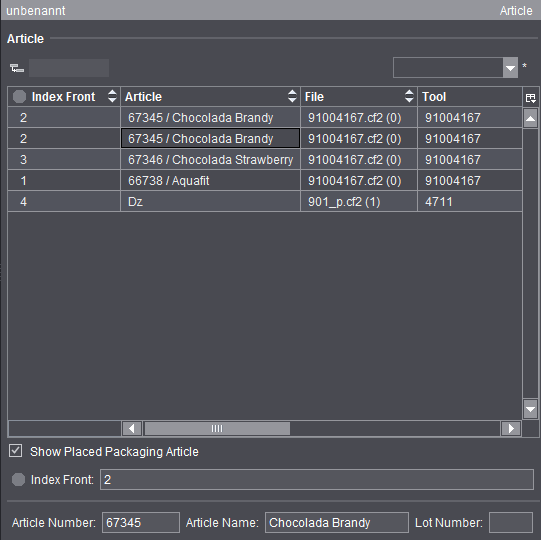

El paso de trabajo “Artículo” contiene una tabla que tiene los artículos de todos los pliegos de impre­sión y matrices de corte.

La tabla tiene la estructura de lo que se conoce como tabla Grouping. Con esta estructura el conte­nido de la tabla también se puede representar en forma plana o jerárquica. Con los campos de entrada debajo de la tabla se puede modificar el índice, el número de lote y la denominación del artí­culo (compuesto por nombre de artículo y número de artículo) para la línea marcada (se puede hacer una selección múltiple).

Si no se ha ajustado la optimización de pliego, la tabla tendrá las siguientes columnas:

•Índice para impresión de blanco

•Dado el caso índice para retiración
El índice para retiración se puede adaptar automáticamente al índice para impresión de blanco con ayuda del botón.

•Artículo

•PDF 3D
El nombre del PDF 3D se compone de:

·Nombre de artículo (si es que existe) o nombre de usuario (si es que existe) o nombre del archivo de perforación

·Índice de impresión de blanco de la repetición

·Nombre de la parte del pedido

·“3D” y un contador interno

•Archivo

•Herramienta

•Contorno

•Número de lote

En el caso de una optimización de pliego múltiple o de un pedido colectivo de embalaje existirán adi­cionalmente las siguientes columnas:

•Denominación

•Cantidad a suministrar

•Pliego

Nota: El cálculo para el “Índice de impresión de blanco” y el “Índice de retiración” se rea­liza mediante la optimización. Por tal razón es imposible introducir estos valores manual­mente; los campos de entrada para los índices debajo de la tabla no se representan. El ajuste para la optimización se realiza en el paso de trabajo “Parte del pedido”.

PDF3D

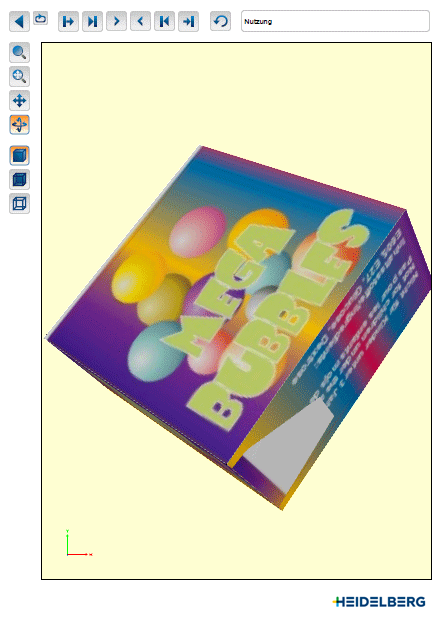

Después de la edición en el editor “Prinect Signa Station Packaging Pro” aparece un icono de PDF en “PDF3D”. Con un doble clic en el icono el artículo generado se representa en Adobe Acrobat o Adobe Reader de manera tridimensional.

Requisito: Para que la representación y la funcionalidad del formato PDF 3D sean correc­tas se requiere la versión > 9 de Adobe Acrobat o de Adobe Reader.

En PDF 3D se puede mostrar no solo la repetición individual impresa en estado desplegado sino tam­bién la caja completamente plegada. El proceso de plegado se puede animar en diversos pasos, la escala del objeto se puede modificar y el objeto se puede desplazar y rotar.

Nota: En algunos casos pueden haber representaciones incorrectas de superficies internas y externas cuando ellas están en una misma capa (ver plegado de página en la figura de arriba). Introduciendo un ángulo un poco mayor para este plegado en Packaging Pro se puede corregir la representación (el pliego correspondiente se “dobla un poco más”).
