Passo di lavoro ’Articolo’ (solo nel modo di lavoro ’Packaging’)

Il passo di lavoro «Articolo» è disponibile nel modo di lavoro «Packaging» se si lavora senza ottimiz­zazione del foglio e forma composta.

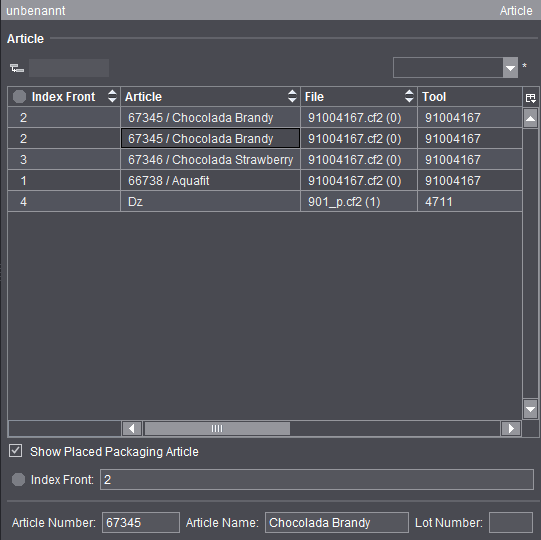

Il passo di lavoro «Articolo» contiene una tabella in cui sono contenuti gli articoli di tutti i fogli da stampa e le fustelle.

La tabella è realizzata come una cosiddetta Grouping Table. In questo modo è possibile una rappre­sentazione dei contenuti sia piana che gerarchica. Tramite i campi d’immissione sotto la tabella è possibile modificare Indice, Numero di lotto e denominazione articolo (composto da nome e numero articolo) per la riga contrassegnata (selezione multipla possibile).

Se non è impostata alcuna ottimizzazione foglio, la tabella contiene le seguenti colonne:

•Indice per la bianca

•Eventualmente indice per la volta
Tramite il pulsante è possibile adattare automaticamente l’indice per la volta all’indice per la bianca.

•Articolo

•PDF 3D
Il nome del PDF 3D è costituito da:

·Nome articolo (se presente) o nome duplicazione (se presente) o nome del file fustella

·Indice per la bianca della duplicazione

·Nome parte di ordine

·«3D» ed un contatore interno

•File

•Strumento

•Contorno

•Numero di lotto

Per l’ottimizzazione foglio multiplo oppure per l’ordine composto packaging son presenti anche le seguenti colonne:

•Denominazione

•Quantità di consegna

•Foglio

Nota: Il calcolo per «Indice per bianca» e «Indice per volta» viene effettuato tramite ottimiz­zazione. Pertanto, non è possibile effettuare un’immissione manuale di questi valori ed i campi di immissione per gli indici al di sotto della tabella non vengono rappresentati. L’impostazione per l’ottimizzazione avviene nel passo di lavoro «Parte di ordine».

PDF3D

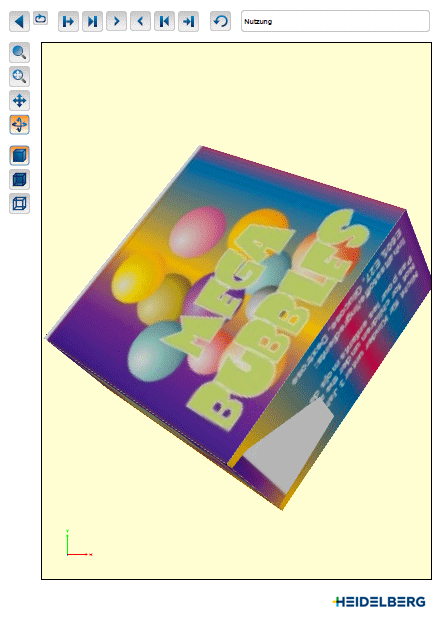

Dopo la modifica nell’Editor «Prinect Signa Station Packaging Pro», sotto «PDF3D» compare un’icona PDF. Con un doppio clic sull’icona, in Adobe Acrobat o Adobe Reader viene visualizzato l’articolo generato in forma tridimensionale:

Condizione: Per una corretta rappresentazione e funzionalità, il formato PDF 3D presup­pone l’uso di una versione Adobe Acrobat o Adobe Reader > 9.

Nel PDF 3D è possibile visualizzare sia la duplicazione singola stampata aperta sia la scatola piegata finita. A questo proposito, il processo di piegatura può essere animato in diversi passi e l’oggetto cam­biato in scala, spostato e ruotato.

Nota: In alcuni casi possono verificarsi rappresentazioni errate di superfici all’interno ed all’esterno, se si trovano in un livello (vedi la piegatura laterale nella figura sopra). Indicando un angolo leggermente più grande per questa piegatura in Packaging Pro, è possibile correg­gere la rappresentazione (la piegatura in questione viene quasi «ulteriormente piegata»).
