작업 단계 "최적화"는 많은 매개변수 설정 옵션을 포함하고 있습니다. 기본적으로 알려진 비용 매개변수를 기본 설정에 한 번 정의하고, 그 외에 슬라이브 바로 작업에 따라 배치를 개선할 것이 권장됩니다. 한 눈에 파악하기 쉽도록 비용 매개변수를 축소할 수도 있습니다(삼각형 버튼).
갱 작업을 사용한 작업에서는 기본적으로 다중 시트 최적화로 작업합니다.
설정 가능한 매개변수는 다중 시트 최적화에 따라 약간 다릅니다.
작업에 대해 시트 최적화의 매개변수를 입력할 수 있거나 선택한 매개변수 세트를 이용하여("시트 최적화 매개변수" 버튼) 로드할 수 있습니다. 특정 매개변수는 "판형 템플릿" 및 "용지(인쇄 머티리얼)" 리소스에서도 정의할 수 있고 그런 다음 적절하게 그것을 읽을 수 있습니다("판형 템플릿의 최적화 매개변수 사용" 옵션). 이 조합 가능성으로 인해 더 많은 매개변수 세트를 만들 필요가 없어지고 특정 판과 용지의 비용과 조건은 직접적으로 소스에 입력할 수 있습니다.
또 다른 부가가치는 여러 판형 템플릿이 작업에서 매개변수 설정될 수 있고, 그런 다음 모두를 최적화에서 함께 참조할 수 있다는 점입니다. 이러한 경우 최적화 매개변수가 판형 템플릿에 정의되어 있어야 합니다. 그러면 최상의 최적화 값이 있는 판형 템플릿이 사용되고 "결과" 작업 단계에 표시됩니다.
다음에서는 "최적화" 작업 단계의 기능에 대한 설명과 취급에 대한 참고사항이 나와 있습니다.
정렬 옵션이 있는 가져온 단일 작업 또는 PDF 열거.
"납품량" 열의 난을 더블 클릭하면 각각의 작업에 대해 다른 납품량을 입력할 수 있습니다. "최적화" 버튼을 다시 클릭하면 그래픽 창의 보기가 그에 해당하게 변경되며 "최적화 결과"도 다시 계산됩니다.
표에 어떤 열이 표시될 지는 선택한 최적화 모드에 따라 달라집니다(레이아웃 기본값 없음, 레이아웃 기본값 포함, 패키징).
"상태" 열에는 최적화 실행할 때마다 모든 단일 작업의 배치에 대해 업데이트된 정보를 받습니다.
|
단일 작업이 최적화되었고 하나 또는 여러 프레스시트 위에 배치되었습니다. |
|
단일 작업의 모든 사본은 사본이 수동으로 제거되었으므로 더 이상 최적화 시 지정된 것처럼 배치되지 않았습니다. 다른 시트의 매수가 변경될 수 있습니다. |
|
단일 작업은 프레스시트가 "비활성"으로 설정되었으므로 프레스시트 중 하나에 배치되지 않았습니다. |
|
단일 작업은 해당 프레스시트가 불량 평가로 인해 삭제되었으므로 배치되지 않았습니다. |
|
이 단일 작업의 어떤 사본도 더 이상 배치되지 않습니다. |

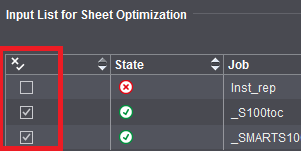

"활성" 열에서는 최적화를 위해 단일 작업을 비활성화고 다시 활성화할 수 있습니다.
"프로세스 순서" 열
GangParts는 가져오기할 때 선택했던 갱 작업 내의 순서로 정렬됩니다. 프로세스 순서는 개별 작업 부분이 옵티마이저에서 "최적화"를 클릭한 후 전달되는 순서를 반영합니다.
특히 다양한 크기와 납품량을 가진 GangParts에서 프로세스 순서는 실질적으로 최적화의 결과에 아주 혹은 미소하게만 영향을 미치는데, 그 이유는 판과 시트의 최적 활용과 같은 다른 기준이 더 중요하기 때문입니다.
그와 달리 같은 형태의 작업에서는 최적화된 시트에서의 사본 배열이 프로세스 순서에 따라 구분될 수 있습니다.
"프로세스 순서" 열이 선택되었으면 방금 선택한 GangPart를 화살표 버튼으로 이동하여 프로세스 순서를 변경할 수 있습니다.
다른 기능:
•컨텍스트 메뉴를 호출하고 "갱 작업에서 개별 작업 제거"를 선택하여 개별 작업이나 접지 시트를 다시 갱 작업의 폴더로 이동할 수 있습니다(GangPool). 자세한 내용은 다음의 주제 또는 갱 작업을 위해 작업 가져오기... 의 설명을 참조하십시오.
•납품량을 더블 클릭하면 납품량을 편집할 수 있는 창이 열립니다.
•개별 작업을 드랙 & 드롭으로 "프레스시트" 탭의 그래픽 창으로 끌어 당기십시오.
그룹화 표의 정렬에 대해서는 그룹화 표를 사용한 작업 를 참조하십시오.
"수집..." 버튼을 이용하여 언제라도 고객 작업을 GangPool에서 가져올 수 있습니다.
프레스시트의 그룹화 표에서 제거되었던 개별 작업(위 참조)은 자동으로 다시 GangPool에 나타납니다("갱 작업을 위해 작업 가져오기" 창).
패키징 작업 목록
패키징 작업에서 표에 추가로 각각 할당된 윤곽이 표시됩니다. 앞에 배치된 "0"은 현재 이 윤곽으로 로드된 목형이 없음을 의미합니다. 이러한 경우 최적화 버튼 "일반"을 누르면 현재 설정으로 최적화를 할 수 없으며 오류 메시지를 받게 됩니다.
그러면 Prinect Signa Station에서 적합한 목형을 찾을 수 있는 옵션을 제공합니다. 이때 최근 "목형 열기" 대화상자에서 선택된 디렉토리에서 딱 맞는 목형을 검색합니다. 검색에 성공하면 최적화가 수행되고, 그렇지 않을 경우 "최적화 결과" 난이 나타나며 일부 포장물품에 대해 윤곽이 할당되지 않았다는 참고사항이 나타납니다.
목형이 로드되었지만 일부 물품에 할당이 없을 경우 해당하는 표 행의 컨텍스트 메뉴를 이용하여 할당을 수행할 수 있습니다.
표에서 표의 오른쪽 옆에 있는 버튼을 이용하여 아이템의 순서를 변경할 수 있습니다. 표에 있는 아이템 순서가 프레스시트 위의 배치를 지정합니다. 아이템의 순서를 변경한 후에는 변경이 효과를 나타내도록 최적화를 수행해야 합니다.
갱 작업에 PDF를 가져오려면 이 옵션을 선택하십시오.
갱 작업에 목형을 가져오려면 이 옵션을 선택하십시오.

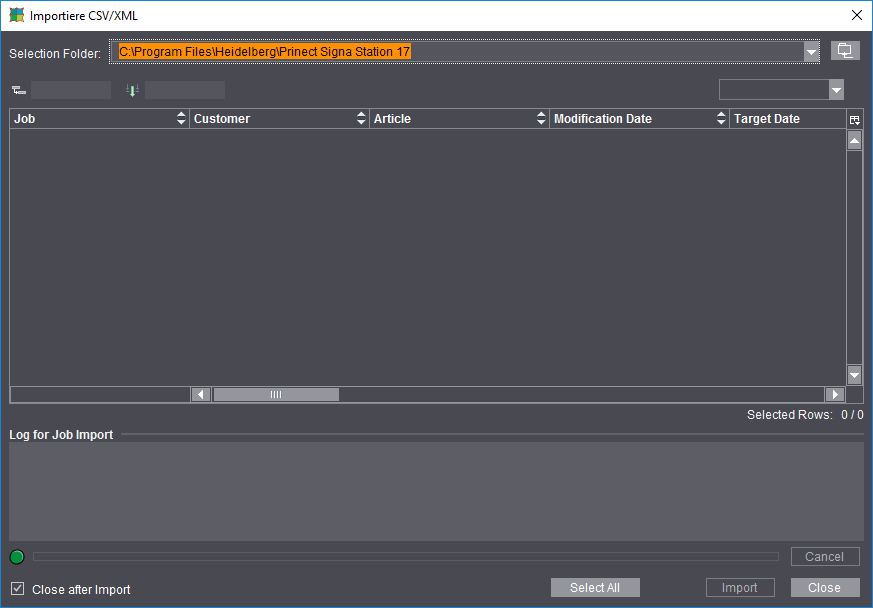

핫폴더를 사용한 작업에서는 작업 설명 데이터가 CSV 또는 XML 형식의 파일이어야 하며 정의된 구조의 내용 파일(PDF 파일)이 있어야 합니다.
"정상적인 경우" 이 데이터는 "MIS 또는 Prinet Integration Manager"에서 생성되고 제공됩니다.
"PDF 가져오기"를 위해 새 어셈블리 블록을 정의하고 가져오십시오.
기한은 "기한" 옵션이 활성화되어 있는 경우 최적화에 포함됩니다. 그 옆에는 활성화된 상태에서 현재 사용된 기한이 지정됩니다.
활성화된 상태에서 편집 버튼을 사용하여 "기한 편집" 대화상자를 열 수 있습니다. 입력은 상태적이거나 절대적으로 수행할 수 있습니다.
•"일 수" 텍스트란에서는 입력이 현재 날짜에 대해 상대적으로 수행됩니다. 양수 값은 미래 일자를 의미하며 음수 값은 과거 일자를 의미합니다.
•달력을 이용하여 특정 일자를 선택하여 절대 입력이 수행됩니다.
두 입력 옵션은 각각 다른 변형에 맞춰 조정됩니다.
최대 가능한 일자 값은 99일 또는 -99일에 있습니다.
설정된 기한은 현재 날짜에 상대적으로 지속적으로 유지됩니다. 이는 기한을 입력할 때 예를 들어 2일 내" 값 "2"가 저장됩니다. 따라서 작업이 차후 시점에서 다시 사용될 때 기한이 그에 따라 이동됩니다.
기본적으로 모든 작업에서 "시트 최적화를 위한 기본값"의 기본 설정에서 선택된 최적화가 사용됩니다. 오른쪽의 조합 버튼을 이용하여 특별히 현재 열린 작업에 대해 기본 정의된 시트 최적화 매개변수 세트를 호출할 수 있습니다.
선택된 매개변수 세트의 이름은 이탤릭체로 표시됩니다. 따라서 최적화에 어떤 리소스가 사용되는지 언제라도 알 수 있습니다.

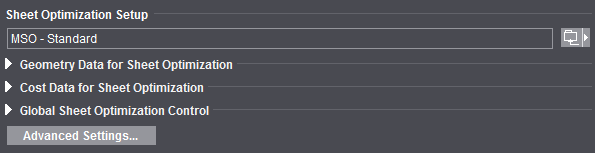

주요한 매개변수는 다음의 그룹으로 나뉘어집니다.
•"외형 매개변수"(가장자리)
•"비용 매개변수"(일반 및 분리 당 인쇄 준비, 1000개 시트 당 비용)
•"전역 제어"(슬라이드 바, "적은 판 수" <> "적은 시트 수")
그룹이 기본적으로 닫히거나 열린 채로 표시될 지의 며부는 "사용자 인터페이스"의 "기본 설정"에서 정의할 수 있습니다. 또한 그곳에서 하나 또는 여러 그룹을 완전히 표시 해제되도록 할 지의 여부를 설정할 수 있습니다.

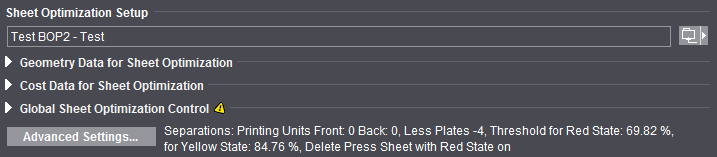

닫힌 상태에서 노란색 경고 삼각형이 표시되면 매개변수가 기본 설정과 달라야 합니다.
"다른 설정..." 버튼 옆에는 참조된 리소스의 기본과 차이가 나는 모든 매개변수가 추가로 표시됩니다. 여러 난 중 하나를 편집하거나 슬라이드 바의 위치를 변경하면 이탤릭체로 표시된 매개변수 세트가 생략되며 더 이상 표시되지 않습니다. 변경된 데이터는 현재 작업의 최적화를 위해 사용되고 그대로 유지됩니다.
개별 매개변수에 대한 자세한 정보:
시트 최적화 전역 제어(슬라이드 바, 적은 판 수 / 적은 시트 수)
왼쪽 여백/오른쪽 여백/위 여백/아래 여백
이 여백의 정의에 의해, 사본이 배치될 수 있는 내부에 사각형을 만들 수 있습니다. 만일 기본 값이 "0"으로 비어있다면, 바운딩 상자는 용지처럼 같은 크기입니다. 여백을 위해 값을 입력하면, 직사각형은 그 값에 합당하게 축소합니다.
왼쪽, 오른쪽 그리고 상단 표시를 설정하였다면, 이 표시를 위해 여백을 반드시 설정해야 합니다.
비용 매개변수를 입력하면 최적화에서 비용이 저렴한 결과를 제공합니다.
예제:
인쇄 준비(인쇄기 설정 포함) 비용이 상대적인 용지 비용보다 높을 경우 최적화에서는 가능한 적은 프레스시트를 사용한 결과를 제공하나, 파지가 더 많이 생기는 경우도 있습니다.
이 매개변수를 사용하여 고정 및 가변 비용을 고려할 수 있습니다.
이 값은 사용자가 입력해야 하며 머티리얼 값만 사용하여 지정할 수도 있습니다. 이는 기업의 경영 철학에 따라 결정할 수 있습니다.
주: 이것은 특정 통화로된 비용이 아니라 상대 값일뿐입니다.
인쇄 준비(일반)
완전한 판 세트 비용에는 판 머티리얼, 이미지 세터 및 판 검사와 인쇄 준비작업, 세척, 클램핑 및 시험 인쇄가 고려되어야 합니다.
인쇄 준비(분리 당)
이 시점에서 색도는 항상 알려져 있는 것이 아니므로 사용자에 의해서만 구분될 수 있습니다.
인쇄 머티리얼(1000 시트 당)
1000매의 인쇄되지 않았으나 인쇄기에서 나온 시트 비용.
시트 최적화 전역 제어(슬라이드 바, 적은 판 수 / 적은 시트 수)
슬라이드 바를 사용하면 적은 프레스트시트 아니면 적은 프레스시트를 사용해야 할 지의 우선순위를 지정할 수 있습니다. 숫자는 알고리즘의 가중치만을 반영할 뿐이며 별다른 의미는 없습니다.
주: 슬라이드 바는 경우에 따라 모든 작업에서 최적화를 의미 있게 개선하지 않을 수 있습니다. 그럴 경우 결과는 동일하게 유지됩니다.
"다른 설정" 버튼을 이용하여 "시트 최적화 매개변수 편집기"에서 템플릿을 만들기 위해 사용되는 것처럼 모든 추가 설정 옵션을 호출할 수 있습니다. "시트 최적화 매개변수"는 "일반", "외형", "비용" 및 "평가" 탭으로 구분됩니다.
이 대화상자의 변경사항은 직접적인 영향을 가집니다. 즉, 입력된 값은 OK 버튼을 누르지 않고도 즉시 적용됩니다. 이 값을 유지하려면 "OK"를 눌러 대화상자를 종료해야 합니다. 변경사항은 "취소"나 닫기 아이콘을 눌러 대화상자를 종료하면 다시 무시됩니다.
"일반" 탭
판형 템플릿의 최적화 매개변수 사용
이 옵션을 활성화하면 "판형 템플릿"과 "용지(인쇄 머티리얼)" 리소스의 최적화 매개변수가 사용되며 그에 따라 표시됩니다. 작업에 여러 판형 템플릿 또는 용지가 정의되어 있으면 다음과 같이 수행합니다.
•판형 템플릿
매개변수의 개별 값은 작업에 정의된 모든 판형 템플릿으로 유효성을 확인하고 서로 비교됩니다. 모든 판형 템플릿의 값이 유효하고 일치할 경우 이 동일한 값이 해당 입력란에 표시됩니다.
비유효성 또는 비일치가 확인되면 입력란에는 값 대신 "다양함"이라는 단어가 표시됩니다.
입력란의 툴팁은 추가로 매개변수의 모든 서로 다른 값을 표시합니다.
이 값은 편집할 수 없습니다.
판형 템플릿이 없는 경우 작업 데이터의 값이 표시됩니다.
•용지
매개변수의 개별 값이 모든 용지에서 있는 지의 여부가 확인됩니다. 모든 용지에 값이 있는 경우 최적화시 이 값 중 하나가 사용됩니다. 이를 분명하게 하기 위해 입력란의 값이 "파란"색으로 표시됩니다. 하지만 표시된 값은 최적화를 위해 사용되지 않습니다.
하나 또는 여러 용지에서 누락된 값이 발견되면 입력란에 있는 값이 일반 색상으로 표시되고 용지가 최상의 최적화 결과를 표시하면 그에 따라 사용됩니다.
입력란의 툴팁은 추가로 매개변수의 모든 서로 다른 값을 표시합니다.
값을 편집할 수 있습니다. 편집된 매개변수는 판형 템플릿에 기재된 용지가 아니라 작업 데이터에 유지됩니다.
최적화
템플릿에 따라 선호하는 방향을 기본 설정할 수 있습니다.
최적화하는 동안, 어셈블리 블록은 크기에 따라 그룹되어집니다. 관련된 같은 크기의 어셈블리 블록은 소위 "리본"을 만듭니다. 만약 가능하다면, 보다 큰 어셈블리 블록이 항상 더 왼쪽으로 배치되게 합니다. 배치화는 언제나 왼쪽 하단에서 시작합니다.

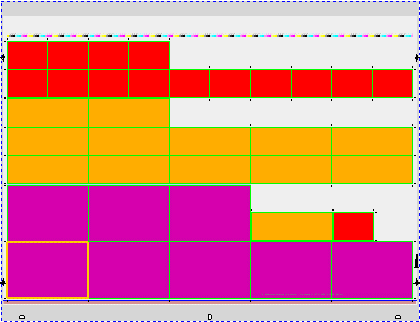

"수평": 시트 최적화는 수평 리본에 있습니다. 리본 만들기는 왼쪽 하단에서 시작합니다. 새 리본이 시작되기 전, 리본은 항상 여백 사이에서 전체 공간을 채웁니다.

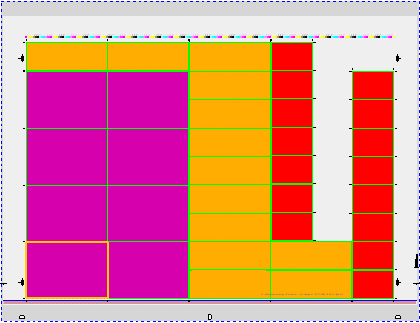

"수직": 시트 최적화는 수직 리본에 있습니다. 리본 만들기는 왼쪽 하단에서 시작합니다. 새 리본이 시작되기 전, 리본은 항상 여백 사이에서 전체 공간을 채웁니다.

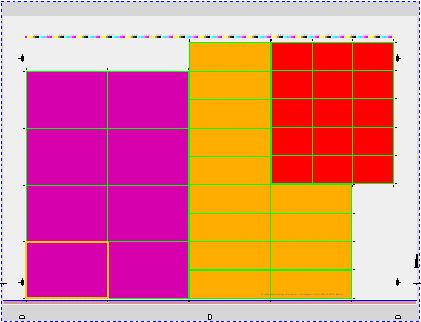

"일반": 시트 최적화는 직사각형(또는 직사각형 리본)에 있습니다. 다시 말하자면 같은 크기의 어셈블리 블록은 최대한 직사각형안에 통합됩니다. 직사각형 만들기는 왼쪽 하단에서 시작합니다. 대부분의 직사각형 리본은 여백 사이에서 전체 공간을 채우지 못합니다.
"최대 아이템 수" 입력란을 이용하여 프레스시트에서의 아이템을 제한하여 인쇄 후 가공(예: 제한된 칸막이 수가 있는 정렬 장치)에서 제한 사항을 고려할 수 있습니다( 참조). 이 옵션을 활성화하면 잘못된 사용을 방지하기 위해 입력란에 먼저 기본적으로 1.000.000의 수가 입력됩니다. 그런 후 이 수를 요구사항에 맞춰 조절할 수 있습니다.
배치할 아이템의 수가 사용자가 정의한 최대 수보다 큰 경우 아이템이 파티션으로 나뉘어지고 각 파티션에 대한 최적화가 개별적으로 계산된 후에 이 개별 결과가 병합됩니다. 이러한 방법으로 예를 들어 20개의 아이템과 5개의 아이템으로 제한시 결과로써 20개의 아이템을 포함한 한 프레스시트 대신에 각각 5개의 아이템이 포함된 4개의 프레스시트가 생깁니다.
다중 부수량
매수는 여기서 입력된 수의 다수여야 합니다. 적합하지 않은 나머지 매수에서 값이 미달할 수 있습니다.
초과 생산
작업에 대해 계산된 초과 생산이 지정되지 않았을 경우 여기서 백분율 값을 입력할 수 있습니다.
서로 다른 프레스시트에서 사본 허용
서로 다른 프레스시트에서 동일한 사본을 배치하는 것이 더 좋은 결과를 가져올 수 있는 지의 여부를 확인합니다.
프레스시트 여유량
고정 값(기본) 및/또는 백분율 값으로 프레스시트 여유 수량
예: 인쇄 후 단계용 파지 여유량.
사본 여유량
사본/갱 작업 객체용 여유량, 기본은 납품량.
분리 포함
"분리 포함" 기능을 가진 최적화는 프레스시트의 배치된 문서가 전체적으로 인쇄장치에 있는 것 외에 더 많은 색상을 가지지 않는 프레스시스만을 결과로 만들어냅니다. 따라서 여러 번의 절차를 걸치는 것을 피할 수 있습니다(상세 정보는 분리 포함 참조).
슬라이드 바 적은 판 수/적은 시트 수
슬라이드 바를 사용하면 적은 프레스트시트 아니면 적은 프레스시트를 사용해야 할 지의 우선순위를 지정할 수 있습니다. 숫자는 알고리즘의 가중치만을 반영할 뿐이며 별다른 의미는 없습니다.
주: 슬라이드 바는 경우에 따라 모든 작업에서 최적화를 의미 있게 개선하지 않을 수 있습니다. 그럴 경우 결과는 동일하게 유지됩니다.
"외형" 탭
왼쪽 여백/오른쪽 여백/위 여백/아래 여백
이 여백의 정의에 의해, 사본이 배치될 수 있는 내부에 사각형을 만들 수 있습니다. 만일 기본 값이 "0"으로 비어있다면, 바운딩 상자는 용지처럼 같은 크기입니다. 여백을 위해 값을 입력하면, 직사각형은 그 값에 합당하게 축소합니다.
왼쪽, 오른쪽 그리고 상단 표시를 설정하였다면, 이 표시를 위해 여백을 반드시 설정해야 합니다.
간격
접지 시트/어셈블리 블록 간의 간격. 재단 트림의 경우 값을 "0"으로 설정해야 합니다.
최적화시 경우에 따라 필요한 시트 브레이크의 공간을 시트 위에 놔두어야 합니다. 최대 12개의 시트 브레이크를 지정할 수 있습니다.
시트 브레이크의 기본 너비는 7mm입니다. 이 값 외에도 1 또는 2개의 기본 트림 공간을 놔두어 트림이 시트 브레이크 안으로 돌출하지 않도록 합니다.
2개의 시트 브레이크부터는 하나 당 왼쪽이나 오른쪽에 가장자리가 있어야 하며, 지정된 가장자리가 이에 충분하지 않을 경우 가장자리가 내부적으로 자동 확장됩니다.
시트 브레이크는 단면에서 여유 공간이 필요 없으며, 이러한 이유로 Prinect Signa Station에서 고려되지 않습니다. 그 결과로 매개변수 집합으로 시트 브레이크로 필요한 경우에는 단면에서도 사용할 수 있습니다.
효과가 있는 시트 브레이크의 경우에는 수평 중심 정렬이 수행되지 않습니다. 그럴 경우 여유 공간 위치를 더 이상 예측할 수 없기 때문입니다.
0-5 시트 브레이크의 적용된 위치의 도식 표시:
주: "단면 워크 앤 턴"에서는 왼쪽과 오른쪽 가장자리의 의미가 유사하게 시트의 반쪽으로 전송됩니다. 그 결과로 고려해야 하는 시트 브레이크에 의해 경우에 따라 가장자리가 커지기도 합니다. 이때 특이한 사항은 짝수 시트 수 4부터는 시트 반쪽에 좁은 줄이 생긴다는 것입니다.
"비용" 탭
시간당 가격 및 처리량(시간당 시트)의 추가 입력 옵션을 포함한 시트 최적화의 비용 매개변수에 부합합니다(시트 최적화 비용 매개변수 참조).

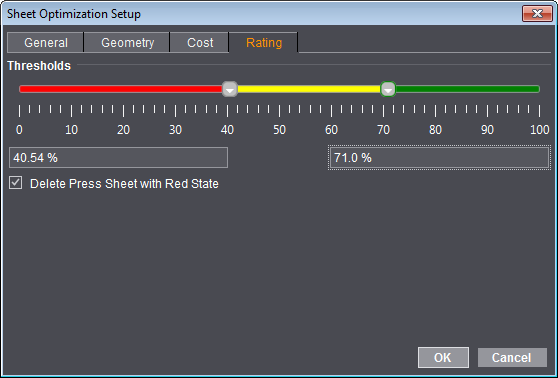

"평가" 탭에서는 "노란색" 신호등 상태 및 "빨간색" 신호등 상태의 임계값을 설정할 수 있습니다. 평가는 시트의 면 활용도에 부합합니다(백분율 단위의 인쇄된 면/전체 면).
슬라이드 바는 두 개의 "끌어 당기기 점"을 가지면 그 중 최대한 하나가 활성화될 수 있습니다. 활성 중인 끌어 당기기 점은 채색된 테두리로 표시됩니다. 끌어 당기기 점은 이동하거나 끌어 당기기 점을 클릭하거나 해당하는 텍스트란을 클릭하면 활성화됩니다.
이동 외에도 활성화된 끌어 당기기 점은 슬라이드 바를 클릭하여 해당 위치에서 변경할 수 있습니다.
왼쪽의 끌어 당기기 점을 사용하여 빨간색 상태의 임계값을, 오른쪽의 끌어 당기기 점을 사용하여 노란색 상태의 임계값을 변경합니다.
슬라이드 바의 위치 및 텍스트란의 값은 서로 부합합니다.
HTML 보고서와 작업 단계 "결과"의 프레스시트 목록에는 신호등 위치와 값이 표시됩니다.

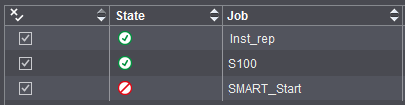

프레스시트 목록 내의 "결과" 작업 단계의 표시:
HTML 목록의 표시:
"빨간색 상태를 가진 프레스시트 삭제" 옵션이 활성화되었으면 왼쪽 임계값 미만, 즉 빨간색 범위에 있는 프레스시트가 갱 작업에서 자동으로 제거됩니다.
최적화시 경고 메시지를 받고 제거된 작업은 "결과" 작업 단계에서 사본 목록의 "상태" 열에 표시됩니다.
작업 단계를 전환할 필요 없이 최적화의 임시적 결과가 표시됩니다. 전체 결과를 보려면 "결과" 작업 단계로 전환하십시오.
할당된 접지 시트/어셈블리 블록과 "최적화" 작업 단계에서 정의된 매개변수와 설정을 포함하여 프레스시트를 최적화합니다.
최적화 결과 표시. "보고서" 버튼을 누르면 최적화 결과가 텍스트로 기본 브라우저에 출력됩니다.
