Etapa de trabalho ’Artigo’ (só no modo de trabalho ’Embala­gem’)

A etapa de trabalho "Artigo" está no disponível modo de trabalho "Embalagem", quando se trabalha sem otimização de folha e sem forma agrupada.

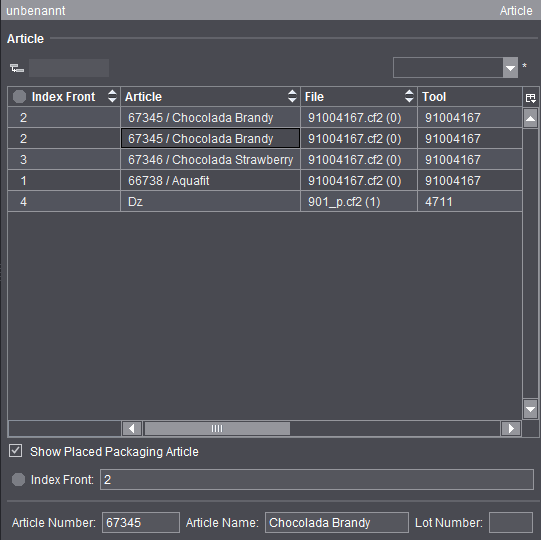

A etapa de trabalho "Artigo" contém uma tabela em que os produtos de todas as folhas de impressão e formas de corte estão incluídas.

A tabela é concebido como tabela de agrupamento. Isso significa que é possível, tanto uma represen­tação plana ou uma hierárquica dos conteúdos. Através dos campos de entrada abaixo da tabela é possível alterar o número do lote e do artigo, a designação do artigo (composta por nomes do artigo e do número) para a linha selecionada  (seleção múltipla é possível).

Se nenhuma otimização da folha tiver sido definida, a tabela inclui as seguintes colunas:

•Índice para impressão de frente

•se necessário, índice para impressão de verso
Ao clicar no botão, o índice para a impressão inversa pode ser ajustado automaticamente para o índice de impressão de frente.

•Artigo

•PDF 3D
O nome do PDF 3D é composto por:

·Nome do artigo (se disponível) ou o nome da repetição (se disponível) ou nome do arquivo de corte

·Índice da impressão de frente da repetição

·Nome do produto parcial

·"3D" e um contador interno

•Arquivo

•Ferramenta

•Contorno

•Número de lote

Para otimização folhas múltiplas ou embalagem de encomendas coletivas também estão disponíveis as seguintes colunas:

•Designação

•Quantidade fornecida

•Folha

Indicação: O cálculo para a "Impressão de frente" e o "Índice de impressão de verso" é rea­lizado pela otimização. Portanto, uma entrada manual destes valores não é possível e os campos de entrada para os índices inferiores da tabela não são ilustrados. O ajuste para a otimização ocorre na etapa de trabalho "Produto parcial".

PDF3D

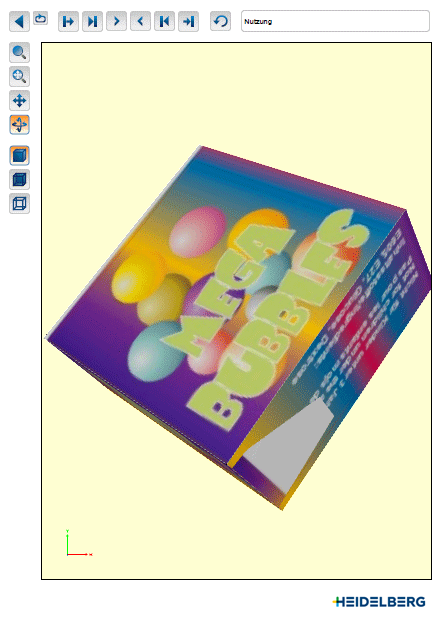

Após processamento no editor "Prinect Signa Station Packaging Pro" surge sob "PDF3D" um ícone PDF. Clique duplo no ícone representa o artigo criado de modo tridimensional no Adobe Acrobat ou no Adobe Reader.

Condição básica: O formato PDF3D demanda uma versão Acrobat ou uma versão Adobe Reader > 9 afim de assegurar representação e funcionalidade corretas.

Em PDF 3D pode ser exibida a repetição individual impressa no estado desdobrado, como a caixa dobrada pronta. Com isto, o processo de dobramento pode ser animado em diferentes etapas e o objeto pode ser escalonado, deslocado e girado.

Indicação: Em alguns casos, isto pode levar a representações erradas de superfícies inter­nas e externas, que se encontrem num nível (ver a dobra lateral na figura acima). Ao espe­cificar um ângulo ligeiramente maior para esta dobra na embalagem é possível corrigir a apresentação (a dobra relevante é praticamente "mais dobrada").
