Area “General” > Atributos


Nota: Los atributos disponibles dependen del editor que se haya iniciado y del tipo de marca seleccionado.

“Posición fija para la impresión de blanco y la retiración”:

En un caso normal, la posición de la marca con respecto al origen es diferente para la impresión en blanco y la retiración. Al realizar el volteo normal, p. ej., la marca se sitúa de forma espejada para que el posicionamiento con respecto a las páginas sea correcto.

Hay casos, en los que la posición de la marca debe ser idéntica en la impresión en blanco y en la retiración. En ese caso deberá activar esta opción. Este es el caso p. ej. en las marcas del código de barras para la identificación de planchas de impresión.

“Imprimir marca sólo en papel”

Cuando una marca se posiciona en el “Papel” esta marca también tendrá salida; de no ser así, la marca se ocultará.

“Reflejar marca”

Al crear p. ej. pliegos de imposición de plancha para la fabricación de planchas de flexografía (plan­cha de barniz) es necesario posicionar las marcas de manera reflejada.
Nota: En combinación con la opción “Reflejar una marca en la retiración” es lógico que una o nin­guna opción esté seleccionada.

“Copiar marca únicamente en impresión de blanco”

Cuando se copia una marca en otras planchas se copia la marca únicamente en la impresión de blanco.

“Recortar marca horizontalmente/verticalmente para que coincida con sujeto”


Nota: Los atributos “Recortar marca horizontalmente para que coincida con sujeto” y “Recortar marca verticalmente para que coincida con sujeto” tienen actualmente efecto solo en marcas no rotadas.

Existe la posibilidad de recortar tiras de control de color -definidas con relación al pliego de impre­sión- para que coincidan con el sujeto (tipo de marca: marca de control del color con adaptación automática). A la hora de recortar al tamaño del sujeto, los campos de color con sangre serán inclui­dos por completo y la tira de control de color se colocará en el centro de la plancha.

Si esta función se aplica solamente a marcas que no coinciden con las tiras de control de color usua­les, podrían haber efectos colaterales indeseados. Por un lado, en el flujo de trabajo CIP/PPF dichas marcas se suministran a los dispositivos de medición conectados, y por otro lado, en la transferencia a la retiración pueden producirse posicionamientos incorrectos.

Este problema se puede eliminar con la opción “Recortar marca para que coincida con sujeto” para el fácil recorte sobre el sujeto. Este atributo tiene efecto solamente en marcas colocadas con relación al pliego de impresión.

Si se ha seleccionado la marca “Recortar marca horizontalmente para que coincida con sujeto” se recortará la marca a la derecha e izquierda para que coincida con el sujeto. Arriba y abajo no se recorta nada. Esto es necesario para que, p. ej., las barras de recepción de color que normalmente se colocan fuera del sujeto puedan ser recortadas para que coincidan con el sujeto.




Si la marca tiene un trazado de corte editado manualmente, él se conservará y al hacer el recorte en el sujeto se compensará.

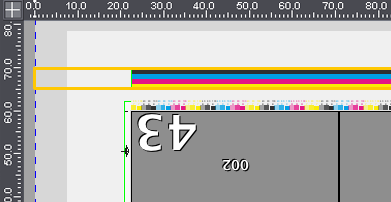

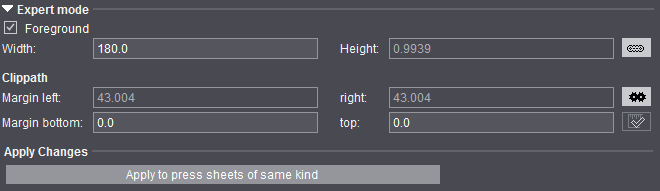

La figura muestra una barra de recepción de color con el atributo “Recortar marca horizontalmente para que coincida con sujeto” que se colocó en el pliego de impresión. Se nota que la marca ha sido recortada para que coincida con el sujeto. El recorte se encuentra en los datos de los márgenes de “Modo Experto / Sector” del Inspector de marcas:





Nota: Si las marcas se cortan solo en dirección horizontal pero no en dirección vertical, esto puede ocasionar que las tiras de control de color se vuelvan inservibles porque sobre­salen demasiado en el canto superior o inferior del papel.  En tales casos, a la hora de la salida aparece una advertencia que ofrece la posibilidad de elegir si la salida se debe can­celar o si la salida debe continuar con la marca de control de color acortada.

Si la opción “Recortar marca verticalmente para que coincida con sujeto” está activada, la marca se recorta arriba y abajo en el sujeto, de modo que no sobresalga del sujeto.

Ejemplo de aplicación: La marca Sensortec que se necesita para controlar las unidades de impresión análogas de Labelfire (máquina de imprimir de bobina con unidad de impresión análoga y una digi­tal) que se debe cortar verticalmente en el sujeto, para que no sobresalga sobre el siguiente sujeto.

“Reflejar una marca en la retiración”

Si la posición de la marca es espejada en el pliego de la retiración (véase arriba), por lo general el contenido de la marca no debe espejarse.

Sólo debe activarse esta opción si el contenido de la marca debe espejarse en el pliego de retiración.


Nota: En combinación con la opción “Reflejar marca” es lógico que una o ninguna opción esté seleccionada.

“Marca cala el fondo”

El fondo de la marca se cubre según el tamaño del trazado de corte de la marca, y por consiguiente no es transparente.

Marca Inspection Control

Cuando se activa esta opción se define la propiedad de marca “Marca para Inspection Control”.
Todas las marcas existentes se pueden usar para Inspection Control.

Para que el “Inspection Layer” -que indica las áreas del pliego que se han de verificar- se pueda regis­trar con el pliego, se necesitan normalmente cuatro marcas (una en cada esquina del pliego).

Esta funcionalidad sirve solamente para la entrega al flujo de trabajo Prinect.
No esta prevista la salida directa desde el Prinect Signa Station.

“Recortar cruces de plegado automáticamente”

Las cruces de plegado que se posicionan automáticamente se recortan de tal forma que no abarquen el contenido.

“Imposible modificar escala de marca”

Evita la modificación involuntaria de la escala de una marca; si la opción a sido seleccionada, no se podrá modificar el tamaño de la marca -definida en el trabajo- introduciendo un valor de modifica­ción de escala en los campos de texto de los inspectores de marcas ni tampoco usando la herra­mienta de vista gráfica “Modificación de escala”. Cuando se hace una elección múltiple en la tabla de marcas del inspector de marcas, las marcas que tienen el atributo “Imposible modificar escala de marca” son excluidas de la modificación de escala introducida y no se modifican.


Nota: Vea otras posibles informaciones de marcas para tiras de control de color (p. ej. los atributos “Con adaptación automática” y “Con posicionamiento automático”) en: Editor de tiras de control de color
