Inspector de páginas/repeticiones
Se indica el formato final actual de la página y/o de la repetición activada. Los datos no pueden modificarse.
La posición de la página seleccionada se refiere a la esquina inferior izquierda del pliego de plegado.
Ancho/Alto
Los valores corresponden en los pliegos de plegado a los datos de la página de muestra y en los bloques de montaje a los datos de la definición de la repetición individual. Muestran el formato final recortado.
Orientación
El ajuste se adopta de la página de muestra definida o de la definición de la repetición individual.
Aquí Ud. puede seleccionar una de las capas, p. ej. para realizar alguna modificación. La capa seleccionada se muestra en la ventana gráfica. Las capas se crea en el paso de trabajo “Trabajo”, pestañeta “Datos administrativos”. Se pueden usar hasta 12 capas.
Para más información acerca del modo de trabajar con varias capas consulte Número de capas.
Aquí se indica el valor para la página seleccionada. El valor puede modificarse. Por lo general no hay que modificar este valor, ya que fue calculado correctamente a partir de los valores de la página de muestra. Los valores positivos desplazan el recorte hacia afuera de la página y los valores negativos lo desplazan hacia dentro de la página.
La sangre indicada en las páginas de muestra se refiere a todas las páginas de la parte del pedido (vea también el paso Páginas de muestra ).
Nota: En repeticiones de embalaje (con CAD) no se usa la posibilidad de parametrado de sangre (ajuste se realiza mediante PackagingPro).
Adaptación automática de sangre
La opción automática está activada de forma predeterminada. Se recomienda desconectar la opción automática solamente en casos especiales.
La opción automática verifica las sangres de todas las páginas y/o repeticiones. Las sangres que sobresalen hasta un pliego vecino o bloque se corregirán (la sangre se reduce).

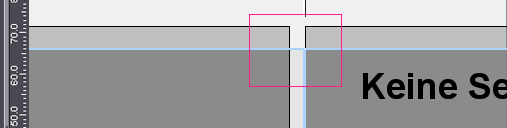

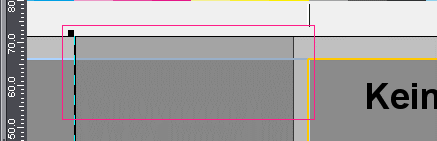

En el primer Screenshot de los dos siguientes se ve que la sangre de la repetición derecha sobresale notoriamente hasta la repetición izquierda, y, como esto no es lo que se desea, la opción automática activada corregirá este exceso. El resultado se representa en el segundo Screenshot.
Antes de la automática
Después de la automática
Todas las páginas/repeticiones con el mismo índice
Las modificaciones realizadas para una página/repetición se aplicarán en las demás páginas/repeticiones que tengan el mismo número de página o contenido (repetición).
También retiración
Desactivando la función, la modificación seleccionada arriba se puede limitar a la impresión de blanco.
Sólo está activo en el modo de trabajo “Embalaje”.
Vea al respecto el capítulo “Embalaje”, Inspector de repeticiones.
Prescripción de posicionamiento para página/repetición asignada
Encontrará la descripción al respecto en Prescripción de posicionamiento para páginas asignadas .
Funciones adicionales para el inspector de páginas/repeticiones:
•Botón Herramienta de medición
El botón “Herramienta de medición” se encuentra en el inspector de páginas/repeticiones, en la opción “Por medio del usuario (mostrar las opciones) > Desplazamiento > Definir”, a la derecha de los campos de entrada en “Desplazamiento X/Y”.
En combinación con esta herramienta podrá realizar en “Ventana gráfica > pestañeta Pliego de plegado/bloque de montaje/matriz de corte” un desplazamiento exacto y visual de una página/repetición seleccionada:
·Manteniendo presionadas las teclas de comando + Mayúsc., haga clic en la página/repetición seleccionada que debe desplazarse.
·Ahora, con la tecla del ratón pulsada, monte un rectángulo que determine el desplazamiento en dirección X, Y (el canto opuesto define el destino).
·Al soltar primero la tecla del ratón y luego las teclas de comando + Mayúsc. se activa el botón Herramienta de medición.
·Si hace ahora clic en el botón, los valores del rectángulo montado se adoptan en los campos y el desplazamiento se ejecuta.
En esta función sólo puede haber una página seleccionada.
Nota: La función es de gran utilidad, sobre todo en el modo de embalaje, ya que permite adaptar la repetición a la matriz de corte. Seleccione en el contorno de la perforación de la repetición una característica determinada (p. ej. el punto de cruce entre dos líneas) y desplace la herramienta de medición hasta la característica correspondiente del contorno CFF2 (línea de color magenta). En el modo de proceder arriba descrito, la repetición se posiciona con respecto al contorno de la perforación CFF2 de forma exacta.
•Desplazamiento/Modificación de escala con las teclas con flecha
Haciendo clic con la tecla del ratón en un campo de entrada del desplazamiento o de la modificación de escala, podrá realizar con las teclas con flecha, bajo control visual, un desplazamiento o una modificación de escala exacta. Si además mantiene presionada la tecla Alt, el desplazamiento/modificación de escala tendrá efecto en la dirección contraria.
•Modificación de escala / orientación
Aquí, la modificación de escala y la orientación de los contenidos sólo se aplican al esquema y no al documento. Esto conlleva la ventaja que si, p. ej., desea asignar un documento nuevo al esquema, se cargan en el esquema las páginas ya ajustadas.
Activo
Si se ha creado la parte del pedido con el desplazamiento activo, se indicarán aquí los valores de desplazamiento actuales y efectivos para esta página y aparecerá una marca de verificación. Sin embargo, en algunos casos el desplazamiento no debe ser efectivo (imagen sobrepasa el lomo). En ese caso, desactívelo suprimiendo la marca de verificación activa (véase también Desplazamiento y ladeo ).
Desplazamiento por medio de una modificación de escala
Si la parte del pedido fue creada con desplazamiento activado y con el tipo de desplazamiento “Modif. escala”, entonces el ganchillo estará colocado mostrándose los valores de desplazamiento. Más información referente al tema encontrará en Desplazamiento y ladeo .
Transferir la prescripción de posicionamiento a todas las páginas
Los ajustes realizados para la página seleccionada se aplican a todas las páginas que se encuentran en la parte del pedido.
Nota: En “Archivo > Preferencias > Valores estándar > Diversos interruptores” considere el campo de opción “Limitar funciones “Aplicar” en inspector de páginas”. En este lugar se puede limitar la función al pliego de plegado/bloque de montaje/matriz de corte seleccionado.
Aquí puede posicionar las marcas que desee con relación a la página/repetición seleccionada. En el “Modo Experto” se indica el ancho y el alto de la marca. Asimismo, puede determinarse el área de una marca (la parte que se puede exponer) y/o la exposición en el fondo. Encontrará más información acerca de las marcas en el Trabajar con marcas.
Lista de las marcas posicionadas
Consulte la descripción de la lista en Lista de las marcas posicionadas
En la lista se indican las marcas de corte posicionadas automáticamente. Dado que las marcas de plegado y de cotejamiento se refieren al pliego de plegado/bloque de montaje, éstas se indican en el inspector de pliego de plegado/bloque de montaje > pestañeta “Marcas”. Sin embargo, en la ventana gráfica, en la pestañeta “Pliego de plegado/Bloque de montaje”, se indican todos los tipos de marcas. Encontrará más información sobre el posicionamiento de marcas en Recursos de marcas .
Si selecciona una marca de la lista se activarán las áreas “Marca seleccionada” y “Modo Experto” situadas mas abajo y los valores correspondientes de las marcas. La marca seleccionada se marca mediante un cuadrado naranja en la ventana gráfica, pestañeta “Pliego de impresión”.
Asimismo, puede cambiar el orden haciendo clic en una marca en Menú de contexto.
Haciendo clic en el botón de carpeta situado a la derecha podrá seleccionar en la ventana “Elegir marca” una marca ya existente en los recursos y agregarla. También es posible añadir marcas a la lista desde los recursos de marcas en la vista del browser mediante Drag&Drop. Si aquí se agregan marcas de plegado o de cotejamiento, éstas se mostrarán tanto en la lista como en la vista gráfica porque se posicionaron con relación a la página/repetición.
Nota: Las marcas Tiling siempre se refieren al papel. Por este motivo, las marcas Tiling sólo pueden definirse con el editor de pliego de imposición de plancha o el inspector de pliego de impresión.
Haciendo clic en el botón de papelera se borra de la lista la marca seleccionada.
Asimismo, puede generar o modificar las marcas en “Recursos internos del trabajo > “Marcas” del menú de contexto de la ventana del browser, o en la pestañeta “Recursos de marcas” de los inspectores de pliego de plegado/bloque de montaje, de pliego de impresión o de páginas/repeticiones.
Consulte la descripción al respecto en Marca seleccionada.
Puede seleccionarse adicionalmente a la descripción mencionada arriba:
Consulte la descripción al respecto en Modo Experto.
En todas las páginas/repeticiones (de la misma forma)
Haciendo clic en este botón se aplican todas las entradas/modificaciones realizadas en la pestañeta “Marcas” para esta página/repetición a todas las demás páginas/repeticiones de la parte del pedido.
Nota: En “Archivo > Preferencias > Valores estándar > Diversos interruptores” considere el campo de opción “Limitar funciones 'Aplicar' en inspector de páginas”. En este lugar se puede limitar la función al pliego de plegado/bloque de montaje/matriz de corte seleccionado.
En repetición del mismo contorno (misma forma) (solo “Montaje” y “Embalaje”)
Haciendo clic en este botón se aplican todas las entradas/modificaciones realizadas en la pestañeta “Marcas” a todas las demás repeticiones que tienen el mismo contorno.
En todas las páginas/repeticiones con el mismo índice
Haciendo clic en este botón, todas las entradas/modificaciones realizadas en la pestañeta “Marcas” para una página/repetición se aplican a todas las demás páginas/repeticiones que tengan el mismo número de página o contenido (repetición).
Ejemplos:
En el modo de trabajo “Imposición” se modifican todas las páginas que tengan el número 1 en el caso de repeticiones múltiples. En el modo de trabajo “Montaje” se modifican todas las copias de una repetición.
En las páginas izquierdas/derechas
Sólo puede utilizarse en el modo de trabajo “Imposición” e “Imposición automática”.
Haciendo clic en este botón, todas las entradas/modificaciones realizadas en la pestañeta “Marcas” para una página marcada (ya sea una página izquierda o una derecha) se aplican de manera correspondiente a todas las demás páginas “izquierdas” o “derechas”.
Adicionalmente en el modo “Embalaje”: “... (de la misma forma)”
En el modo de trabajo “Embalaje” están además disponibles los botones “En todas las repeticiones (de la misma forma)” y “En repetición del mismo contorno (de la misma forma)”. Aquí existe la posibilidad de copiar marcas referidas a una forma, es decir, aplicar sólo en la impresión de blanco o sólo en la retiración.
Encontrará la descripción al respecto en Recursos de marcas .
