Artículo (únicamente en el modo de trabajo “Embalaje”)

El paso de trabajo “Artículo” está disponible en el modo de trabajo “Embalaje” si se trabaja sin opti­mización colectiva.

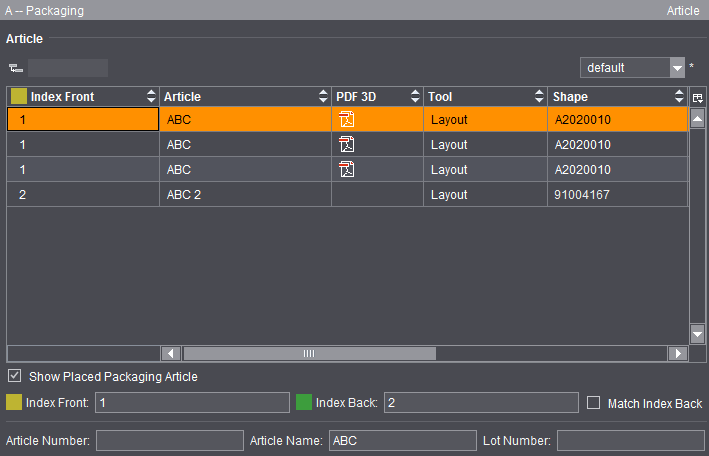

El paso de trabajo “Artículo” contiene una tabla que tiene los artículos de todos los pliegos de impre­sión y matrices de corte.

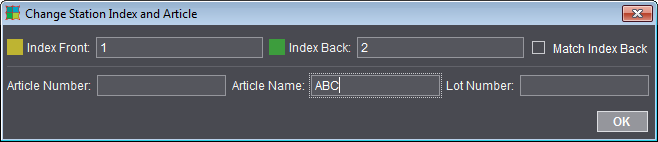

La tabla tiene la estructura de lo que se conoce como tabla Grouping. Con esta estructura el conte­nido de la tabla también se puede representar en forma plana o jerárquica. Con los campos de entrada debajo de la tabla se puede modificar el índice, el número de lote y la denominación del artí­culo (compuesto por nombre de artículo y número de artículo) para la línea marcada (se puede hacer una selección múltiple). Alternativamente puede abrir el diálogo de edición respectivo mediante el menú de contexto (clic con la tecla derecha en una columna “Indice de impresión de blanco”, “Indice de retiración”, “Artículo” o “Número de lote”.

Nota: Este diálogo también se puede abrir desde la ventana gráfica usando el menú de con­texto.

La tabla de artículos tiene las siguientes columnas:

•Índice para impresión de blanco

•Dado el caso índice para retiración
Mediante el campo de opción debajo de la tabla se puede adaptar automáticamente el índice de retiración al índice para impresión de blanco.

•Artículo

•PDF 3D
El nombre del PDF 3D se compone de:

·Nombre de artículo (si es que existe) o nombre de usuario (si es que existe) o nombre del archivo de perforación

·Índice de impresión de blanco de la repetición

·Nombre de la parte del pedido

·“3D” y un contador interno

•Archivo

•Herramienta

•Contorno

•Número de lote

•Archivo PDF (archivo PDF asignado para el artículo respectivo)

•Pliego

PDF3D

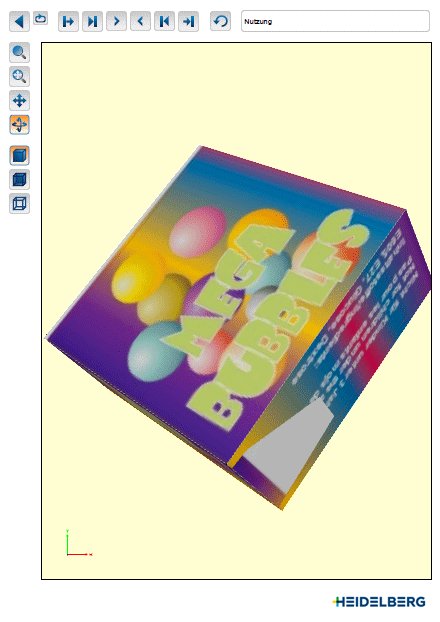

Después de la edición en el editor “Prinect Signa Station Packaging Pro” aparece un icono de PDF en “PDF3D”. Con un doble clic en el icono el artículo generado se representa en Adobe Acrobat o Adobe Reader de manera tridimensional.

Requisito: Para que la representación y la funcionalidad del formato PDF 3D sean correc­tas se requiere la versión > 9 de Adobe Acrobat o de Adobe Reader.

En PDF 3D se puede mostrar no solo la repetición individual impresa en estado desplegado sino tam­bién la caja completamente plegada. El proceso de plegado se puede animar en diversos pasos, la escala del objeto se puede modificar y el objeto se puede desplazar y rotar.

Nota: En algunos casos pueden haber representaciones incorrectas de superficies internas y externas cuando ellas están en una misma capa (ver plegado de página en la figura de arriba). Introduciendo un ángulo un poco mayor para este plegado en Packaging Pro se puede corregir la representación (el pliego correspondiente se “dobla un poco más”).
