Packaging (solo nei modi di lavoro «Packaging» e «Ottimizza­zione foglio packaging»)

Dovete assolutamente disporre della licenza «Packaging Pro» e/o «LabelPro» per poter disporre del passo di lavoro «Packaging» in Prinect Signa Station. Di seguito vi spieghiamo le funzionalità di que­sto passo di lavoro.

Per il modo di funzionamento nel modo di lavoro «Packaging», leggete la descrizione in Packaging (Packaging Pro, Label Pro).

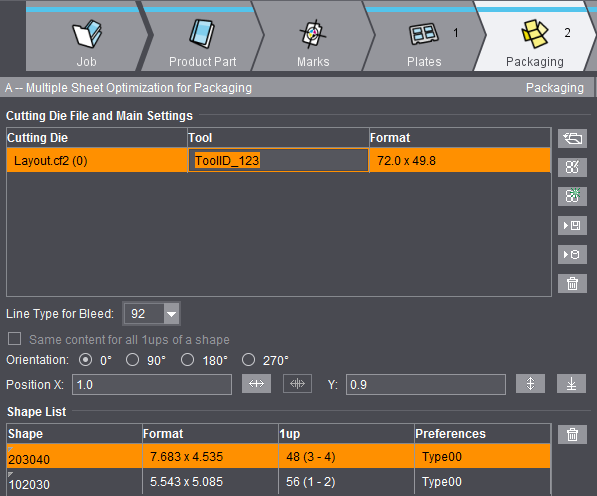

File fustella e impostazioni principali

Nella tabella sono visualizzati tutti i file fustella caricati con nome file, strumento e formato. Nel campo «Strumento» avete la possibilità di modificare il ToolID.

Funzioni dei pulsanti

	Pulsante Cartella Caricare un file fustella: Si apre la finestra di dialogo «Apri la fustella» con la quale potete caricare nel Job il(i) file fustella desiderato(i).
	Pulsante PackagingPro Avvio dell’Editor «Prinect Signa Station Packaging Pro», tra l’altro per il controllo del file fustella o per la creazione dei parametri di produzione.
	Pulsante LabelPro Avvio dell’Editor «Prinect Signa Station Label Pro» per la creazione di una nuova fustella.
	Salva file CAD Apre la finestra di dialogo «Salva file CAS» per salvare il file CAD selezionato in un luogo di salvataggio di vostra scelta.
	Salva file CAD nell’AutoToolPool Salva il file fustella nella sottodirectory «AutoToolPool» nel percorso impostato sotto «Preimpostazioni > Packaging > File CAD». Il file viene denominato in funzione del Too­lID (campo «Strumento»). Tenete conto di: Se nella cartella sono già presenti delle fustelle con lo stesso nome, non viene salvato nessun nuovo file. Se i nuovi file devono essere salvati, devono prima essere cancellati manualmente nella cartella i file con lo stesso nome.
	Pulsante Cestino Cancellazione della fustella selezionata dall’ordine.

•Per i file fustella, sotto «Preimpostazioni > Packaging» è possibile definire una cartella standard per i «File CAD».
Potete caricare un file fustella anche con la funzione Drag & Drop. A questo riguardo, vedi in Drag & Drop.

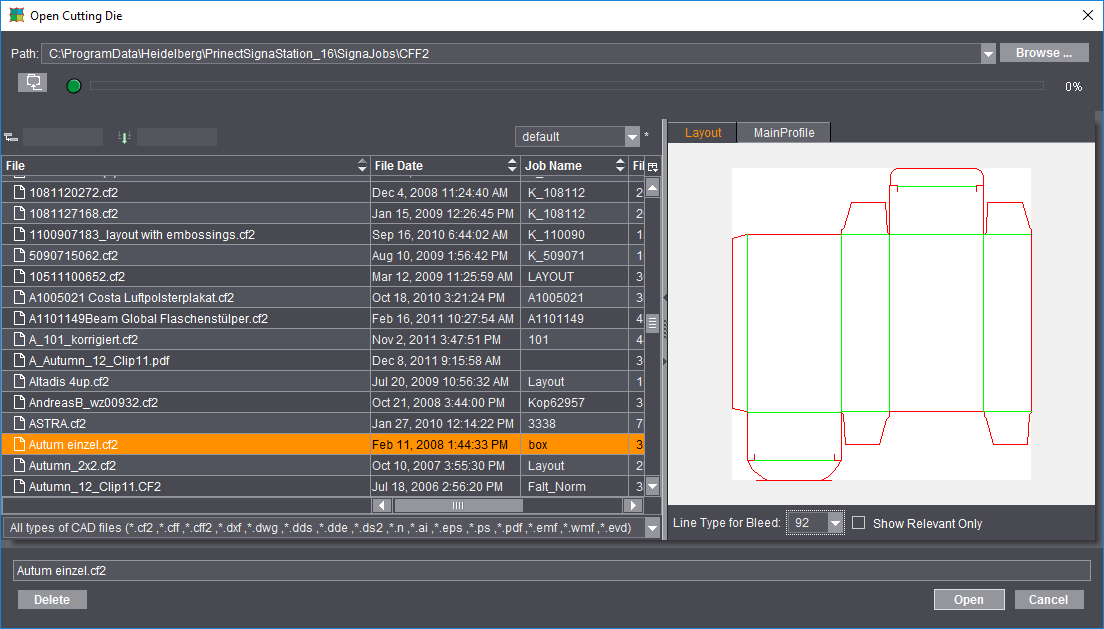

•Finestra di dialogo «Apri la fustella»

Oltre a diverse informazioni sui file, la tabella visualizza anche, nella colonna «Contorni» tutti i contorni di una fustella (numero dei contorni presenti nella fustella fra parentesi) come anche, nella colonna «Rilevanza» in percento, quanto bene si adatta la fustella ai contorni richiesti dall’ottimizzatore del foglio multiplo (solo con l’ottimizzatore del foglio multiplo attivo).

Al di sopra della finestra d’anteprima, selezionando la scheda corrispondente potete visualizzare anche il contorno.

Nella lista a discesa «Tipo di linea per abbondanza» potete scegliere il tipo di linea esistente per la fustella selezionata.

Oltre ai tipi file utilizzati il più frequentemente CF2, CFF e CFF2, come fustelle possono essere caricati o importati anche diversi tipi di file CAD. Quando si apre il file fustella, in linea di prin­cipio è possibile distinguere tre modi differenti di procedere:

·File fustella dei tipi *.cff, *.cf2 e *.cff2, che sono stati creati per esempio con Prinect Package Designer o ArtPro
Questi file possono essere caricati direttamente in Signa Station. Dovete aprire una fustella CFF2 corretta con Packaging Pro solo quando create un PDF 3D o quando desi­derate indicare la rifilatura sul layout foglio.

·Fustelle del tipo *.evd create con Prinect Package Designer.
Quando si usa questi file e si carica la fustella si apre automaticamente Packaging Pro e visualizza una forma singola e un layout foglio. Generalmente, potete applicare questi file, dopo averli controllati, direttamente in Signa Station facendo clic su «OK».

·Altri formati vettoriali come p.es. file AutoCAD del tipo *.dxf o *.dwg, file *.ai creati con Adobe Illustrator, file Diecad (*.n), DDS (*.dds, *.dde, *.ds2), PDF, EPS/PS e formati Win­dows Meta (*.wmf, *.emf)
Anche qui, Packaging Pro si avvia automaticamente per effettuare l’importazione. Appa­rirà dapprima la finestra «Importa anteprima» nella quale potete definire differenti impo­stazioni di filtraggio per l’importazione, p.es. quali tipi di filetti devono essere assegnati al taglio, alla cordonatura ecc. Dopo l’importazione, la forma viene dapprima visualiz­zata in Packaging Pro dove potrete effettuare postelaborazioni e correzioni (p.es. se i tipi di linee non sono stati definiti correttamente) e creare il layout per il foglio.

Nota: Informazioni dettagliate in merito a questi argomenti ed al lavoro con Packaging Pro e Label Pro sono disponibili nella relativa Guida in linea che potete richiamare tramite il tasto F1 o tramite il menu Guida di Prinect Signa Station.

Nella finestra Grafici vengono rappresentati i contorni del file fustella caricato con linee verdi.

Tipo di linea per abbondanza

È preimpostato il valore «92».

Tutte le linee nel file fustella con questo tipo di linea vengono valutate come linee di abbondanza. Ne dovrebbe risultare un percorso chiuso.

Stesso contenuto per tutte le duplicazioni di un contorno

Se questa opzione è definita, a un contorno viene assegnato automaticamente lo stesso contenuto duplicazioni. Nella finestra Grafici vedete che tutti i contorni mostrano la stessa cifra.
Se l’opzione è disattivata e il contenuto è differente, in un contorno le cifre vengono incrementate. I contenuti di duplicazioni devono poi essere assegnati singolarmente ai contorni.

Allineamento fustelle

La fustella selezionata sotto «File» può essere ruotata sulla carta in senso antiorario per l’angolo selezionato.

Un posizionamento manuale è possibile utilizzando «Posizione X» e «Y».

Inoltre, tramite i quattro pulsanti, le fustelle possono essere posizionate in orizzontale o relativa­mente al centro della carta (utile per il lavoro con il taglio di rifilatura) e in verticale o sopra il margine pinza. Il posizionamento relativo al centro della carta è p.es. utile nel lavoro con il taglio di rifilatura ed è disponibile solo quando sono caricate più fustelle.

Lista contorni

Rappresentazione tabellare dei contorni di un file fustella.
I singoli contorni vengono visualizzati con nomi, formati (dati della geometria), numero di duplica­zioni e preimpostazioni parametrizzate.

Un contorno può essere rinominato manualmente e se selezionato, cancellato.

A destra, accanto alla tabella, vedete il Cestino. In questo modo, per diversi contorni potete cancellarne uno non necessario dalla tabella. I contorni cancellati non vengono poi più visualizzati nella finestra Grafici.

Genera un PDF3D proprio per ciascuna duplicazione

Se l’opzione è attivata, viene calcolata un’anteprima precisa per ogni duplicazione (con tutti i marchi esistenti). Potete disattivare questa opzione per risparmiare tempo durante il salvataggio. In questo caso, sarà generata un’anteprima solo della prima duplicazione.

Regola posizionamento per duplicazioni assegnate

Qui viene definito il posizionamento per tutte le duplicazioni del contorno selezionato. Nel modo di lavoro «Packaging», la predefinizione standard è differente da quella nell’imposizione «Mediante utente» > «Centra».
