•“Modo”: Aquí puede seleccionar si desea realizar los ajustes de la perforación para todo el pliego de impresión o para cada una de las partes del pliego.
Es posible editar esta área si ha seleccionado el modo “División”.
•En la lista de selección podrá seleccionar la parte del pliego para el que desea realizar los ajustes de la perforación.
•“Rotado”: Si ha activado “Rotado”, el pliego seleccionado estará rotado 180° en la salida. Debido al giro, la parte del pliego se perfora en el lado opuesto.
Si la salida es espejada, tenga en cuenta girar las partes correctas.
Los valores de esta área permiten definir el comienzo de la exposición dentro de la superficie máxima que se puede exponer.
Tenga en cuenta que no deben quedar partes del pliego fuera de la superficie máxima que se puede exponer.
•“Perforación de referencia”: La perforación de referencia sirve como punto de referencia para fijar el comienzo de la exposición. El punto cero para calcular el comienzo de la exposición es el centro del agujero de perforación.
Seleccione en la lista de selección la perforadora que debe ser la perforación de referencia. En el gráfico, la perforación de referencia seleccionada está enmarcada por un rectángulo.
•“Offset de FastScan”, “Offset de SlowScan”: Los valores Offset en las direcciones FastScan y SlowScan se refieren a la distancia entre la perforación de referencia y el comienzo de la exposición.
El punto cero para calcular el comienzo de la exposición es el centro del agujero perforado de la perforación de referencia. Los valores Offset en sentido opuesto a la dirección Scan son negativos y los valores Offset con el mismo sentido que la dirección Scan son positivos.
El punto de referencia en el pliego es (en caso de una salida descentrada) la esquina inferior izquierda del pliego. Es decir, el pliego se posiciona con la esquina inferior izquierda en el comienzo de exposición calculado.

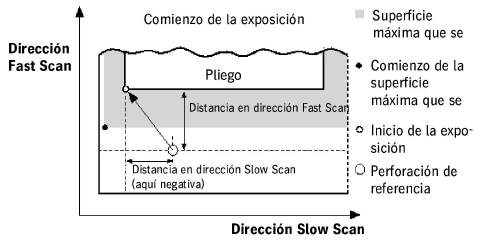

Cálculo del comienzo de la exposición en el caso de una salida descentrada
•“Salida centrada”: Si esta opción está activada, en la salida el pliego se posiciona de forma centrada con relación a la perforación de referencia.
Asimismo, en este caso también tendrán efecto los valores Offset en las direcciones FastScan y SlowScan. A diferencia de la salida descentrada, aquí el punto de referencia en el pliego será el punto céntrico del canto correspondiente del pliego.

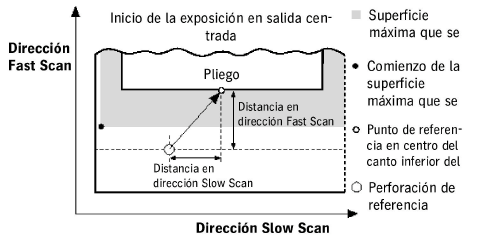

Cálculo del comienzo de la exposición para una salida centrada
