Editeur de papier (support d’impression) - MDS

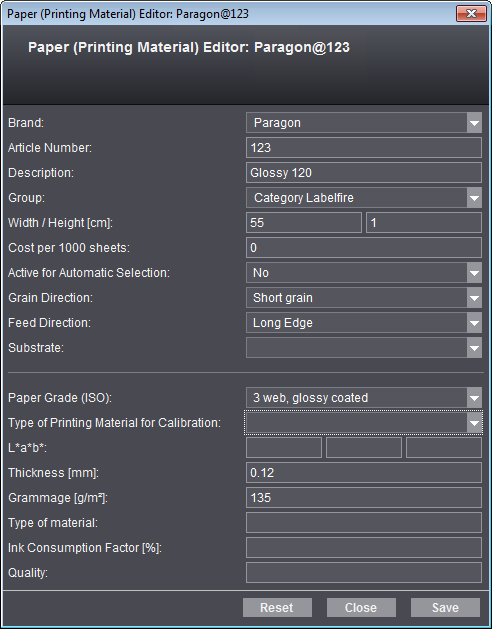

Lorsque l’option « Utilise MDS » est activée, cet éditeur permet de créer et d’éditer un jeu de données décrivant un papier. Ce jeu de données sera enregistré comme ressource sous « MDS > Papiers (sup­ports d’impression) ».

En cas de données incomplètes ou situées hors de la zone définie, des avertissements seront émis en ce sens dans l’en-tête de la boîte de dialogue.




Pour désigner ou identifier les supports d’impression vous disposez des paramètres suivants :

Marque

Référence

Description

Groupe

Largeur, Hauteur [mm]

Coûts pour 1000 feuilles

Option « Actif pour la sélection automatique »

Sens machine

Sens de l’avancée

Substrat

Type de papier (ISO)

Type de support d’impression pour la calibration

L*a*b*

Epaisseur [mm]

Grammage [g/m²]

Type de support

Facteur de consommation d’encre [%]


Remarque : S’il vous manque certaines dimensions pour créer un nouveau support d’impression, vous pouvez reprendre les valeurs du tableau de référence pour compléter les entrées :

Catégorie de papier (ISO)

Grammage

L*, a*, b*

Epaisseur

1 : couché brillant

135 g/m²

95, 0, 0

120 µm

2 : couché mat

135 g/m²

95, 0, 0

120 µm

3 : bobine, couché brillant

4 : non couché

135 g/m²

95, 0, 0

120 µm

5 : non couché jaunâtre

135 g/m²

88, 0, 6

120 µm

Marque

Vous pouvez saisir ici le nom de la marque tel qu’il est par exemple utilisé par le fabricant.

Référence

Lorsque Prinect Manager est connecté à un système MIS, les références sont automatiquement ren­seignées Dans le cas contraire, vous pouvez entrer dans cette colonne un nom de marque pour les supports d’impression nouvellement définis.

Description

Lorsque le Prinect Manager travaille avec le Prinect Business Manager en tant que système MIS, les supports d’impression sont à définir dans Prinect Business Manager. Les supports d’impression y sont gérés exclusivement via leurs numéros de référence. Il peut donc arriver que différentes réfé­rences soient définies pour une même marque. Dans ce cas, vous avez la possibilité de spécifier une autre désignation pour les supports d’impression dans la colonne « Nom ». Si vous n’entrez ici aucune désignation, un nom est automatiquement généré. Le nom généré automatiquement est créé selon le schéma suivant :

En l’absence de référence, c’est la marque qui sera utilisée.

Si une référence existe, le nom se compose de la marque et de la référence, séparés par une barre oblique.


Remarque : N’utilisez pas le terme « Default » comme nom.

Groupe

Le paramètre « Groupe » vous permet de rassembler les supports d’impression en groupes ce qui vous permet de retrouver plus facilement le support d’impression recherché si, par exemple, vous avez à en gérer un nombre important. Dans la colonne « Groupe », vous pouvez saisir un nom de groupe de votre choix. Cette entrée n’est pas obligatoire. Si vous souhaitez utiliser la fonction de regroupement, vous pouvez utiliser à bon escient le paramètre « Groupe ».

Largeur, Hauteur [mm]

Entrez ici les caractéristiques géométriques du format du papier.

Coûts pour 1000 feuilles

Vous pouvez entrer ici le coût pour 1000 feuilles. Cette valeur peut faciliter la détermination des coûts d’impression lorsque le coût des commandes d’impression doit être calculé avec optimisation de la feuille.

Option « Actif pour la sélection automatique »

Pour la création de maquettes d’amalgame sur la Prinect Signa Station, vous pouvez assigner aux supports d’impression l’attribut « Actif pour la sélection automatique ». Dans ce cas, sur la Prinect Signa Station, les supports d’impression en question seront automatiquement chargés pour les maquettes d’amalgame.

Dans la liste des supports d’impression, cet attribut sera affiché dans une colonne spécifique.

Sens machine

L’indication du sens machine (sens de défilement du papier) est important pour le pliage du papier. Vous avez le choix entre les options suivantes :

Sens machine et

Sens travers

Sens de l’avancée

Ce paramètre permet de définir le sens de l’avancée du papier dans la machine. Ce paramètre est destiné uniquement à l’impression numérique. Il permet d’indiquer pour les supports d’impression utilisés en impression numérique le sens des fibres du papier. Cette indication permet de déterminer le sens adéquat des différents types de papier pour l’impression numérique. Ce paramètre sera éga­lement indiqué dans le tableau qui reprend tous les paramètres des supports d’impression.

Substrat

Vous pouvez sélectionner ici un substrat défini dans l’onglet « Substrat ».


Remarque : Si vous assignez un substrat à un support d’impression, les propriétés du subs­trat qui sont pertinentes pour le support d’impression ne seront pas reprises dans la des­cription du support d’impression. Cela veut donc dire que les propriétés du support d’impression définies dans cette boîte de dialogue restent valides.

Type de papier (ISO)

Vous pouvez choisir ici l’un des cinq types de papier :

1 : couché brillant

2 : couché mat

3 : bobine, couché brillant (pour offset bobine)

4 : non couché

5 : non couché jaunâtre

Type de support d’impression pour la calibration

Cette liste déroulante propose des types de papiers de calibration prédéfinis. Sélectionnez ici le type de papier (de calibration) que vous souhaitez assigner à un papier.


Remarque : Veuillez vous assurer qu’une calibration a bien été créée pour le type de papier (de calibration) choisi (voir documentation « Calibration Manager – Mode d’emploi »).

L*a*b*

Spécifiez ici les valeurs L*a*b* pour la coloration de base du papier. Les pourcentages sont saisis séparément pour L*, a* et b*.

Epaisseur [mm]

Entrez ici l’épaisseur du support d’impression (en mm).

Grammage [g/m²]

Le grammage (en gramme par m²) désigne la masse volumique du papier.

Type de support

Ce paramètre est nécessaire pour les supports d’emballage. L’indication du type de support est nécessaire pour pouvoir générer un format PDF 3D correct avec l’éditeur de forme de découpe.

Facteur de consommation d’encre [%]

Le facteur de consommation d’encre (exprimé en pourcentage) est un coefficient de consommation d’encre spécifique à un papier pour une densité d’encrage donnée.

Qualité

Si vous le souhaitez, vous pouvez renseigner ici la qualité. Ce paramètre n’est pas disponible pour tous les supports d’impression et/ou ne sera pas pris en compte par tous les processus du flux de production qui référencent les supports d’impression.
