Contour de découpe rectangulaire
Vous pouvez définir une découpe rectangulaire dans l’Inspecteur Pose, onglet « Fond perdu > Gauche/Droite/Bas/Haut ».
Dans certains cas, un contour de découpe est défini dans le fichier de forme de découpe. Vous pouvez faire afficher ce contour dans la fenêtre Graphiques. Pour cela, le type de ligne de la découpe issue du fichier de forme de découpe doit être identique à celui que vous avez défini à l’étape « Emballage » sous « Type de ligne pour la coupe ».
Si aucun contour de découpe n’est défini dans le fichier CFF2, le rectangle entourant la pose sera considéré comme contour de découpe.
Conditions requises à l’édition du contour de découpe :
•Il s’agit d’un job en mode « Emballage » ou d’un job de montage.
•L’onglet « Cahier/Bloc de montage/Forme de découpe » de la fenêtre Graphiques est ouvert.
•Vous avez sélectionné une pose par un clic.
Les filets de la pose sélectionnée ont une couleur différente :
contour de découpe = tirets cyan et noir, forme de découpe = magenta
Dès que vous passez en mode édition, des carrés viennent matérialiser les différents sommets du contour de découpe.
Précaution : Si vous démarrez l’option Prinect Signa Station Packaging Pro ou Label Pro après avoir édité les contours de découpe, vos modifications seront perdues. C’est pourquoi, nous vous conseillons de ne pas corriger les contours de découpe destinés aux jobs d’emballage directement sur la maquette dans Prinect Signa Station, mais directement dans Prinect Signa Station Packaging Pro ou Label Pro.
Pour éditer le contour de découpe, vous disposez de l’outil suivant :
Vous trouverez ce bouton « Plume » dans la fenêtre Graphiques > onglet « Cahier/Bloc de montage/Forme de découpe » dans la barre de commande située sous la représentation graphique.
Cliquez avec le bouton gauche de la souris sur le bouton Plume pour l’activer. Une fois activé, le pointeur de la souris apparaîtra dans la fenêtre Graphiques sous la forme d’une plume.

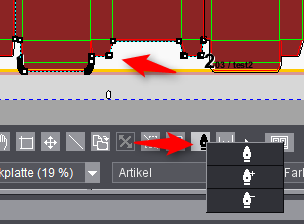

Le pointeur Plume vous permet d’éditer le contour de la découpe. Il peut être utilisé en trois modes. La sélection des différents modes s’effectue dans le menu contextuel du bouton Plume. Pour cela, cliquez avec le bouton droit de la souris sur le bouton Plume activé ou utilisez la combinaison de touches mentionnée plus bas. La représentation du bouton Plume change en fonction du mode sélectionné.
Voici la description des fonctions des trois modes :
Avec le bouton gauche de la souris, cliquez sur une ligne de la découpe. De ce fait, les angles de cette ligne sont sélectionnés. L’un des deux points est matérialisé par une croix (point fixe) tandis que l’autre est encerclé en rouge. Si vous insérez un point entre les points sélectionnés, la ligne se décale en fonction du « nouveau » point inséré (mode d’insertion).
Vous pouvez également ne sélectionner qu’un seul angle en cliquant dessus et le déplacer à l’aide de la souris. Le ou les points sélectionnés sont déplacés.
Pour sélectionner plusieurs angles les uns après les autres, maintenez la touche Maj. enfoncée pendant que vous cliquez sur les angles souhaités avec la souris. Le pointeur ne change pas de forme. Avec le bouton gauche de la souris, cliquez l’un des angles sélectionnés. Maintenez le bouton de la souris enfoncé pour déplacer l’ensemble de la section de ligne sélectionnée.
Veuillez noter : si toutes les découpes polygonales sont supprimées, un rectangle est rétabli autour de la pose et l’outil est rétabli en mode d’insertion.
Vous pouvez modifier le mode Plume et/ou éditer les contours de découpe à l’aide des combinaisons de touches suivantes :
•« Ctrl + clic sur une ligne » : ajoute un point.
•« Ctrl + Alt + clic sur un point » : supprime le point.
•Touche de commande + clic sur un point : sélectionne ou désélectionne des points.
•« Ctrl + A » : sélectionne tous les points – dans la fenêtre Graphiques uniquement.
•Bouton gauche de la souris + tracer un rectangle : sélection de plusieurs points – dans la fenêtre Graphiques uniquement.
•« Ctrl + X » : supprime tous les points sélectionnés – dans la fenêtre Graphiques uniquement.
Bouton Plume avec signe Plus :
Le pointeur Plume affiche le signe Plus à proximité du contour de découpe.
Si vous cliquez sur une ligne de découpe avec ce pointeur, vous obtiendrez un nouveau sommet. Vous pouvez déplacer ce point en maintenant le bouton de la souris enfoncé.
Remarque : Vous pouvez également affecter le signe Plus au pointeur Plume en utilisant un raccourci. Pour cela, appuyez sur la touche Ctrl (PC) ou Pomme (Macintosh).
Bouton Plume avec signe Moins :
Le pointeur Plume affiche le signe Moins à proximité d’un angle.
Si vous cliquez sur un angle avec ce pointeur, il sera supprimé. Une nouvelle ligne de découpe sera alors tracée entre les deux angles voisins restants.
