웹 오프셋 접지 길잡이

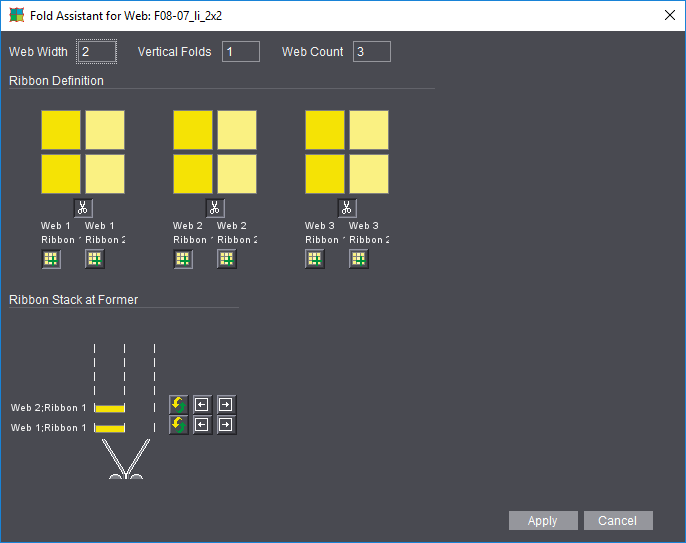

"매트릭스" 그룹에 있는 선택목록을 웹 프레스에 선택하였고 그 뒤 텍스트 상자 "접지 규칙"의 오른쪽 옆 버튼에 클릭하면, 웹 프레스를 위한 접지 길잡이가 불러 나옵니다.




웹 오프셋 기능 방식

"매트릭스" 그룹에 입력한대로, 리본(웹 너비)의 가능한 수를, 웹의 수를 가진 구성표의 표시를 또한 수직 행의 가능한 수를 그래픽으로 아주 간단하게 보게 됩니다.

접지 길잡이에서 어떻게 웹이 재단되어야 하는지, 그리고 그 결과에 따라 구성자에 리본이 어떻게 배치되는지를 정의합니다.

다음에서 창에 있는 기존 도구의 작용을 설명합니다:







"자르기":

웹은 웹의 용지 진행 방향에서 리본속으로 재단되고, 리본은 노란색과 연노란색으로 표시됩니다.








"스택":

단독 리본을 가진 웹은 구성자에 있는 리본 버튼 위에 배치됩니다.









"회전":

구성자에 있는 리본은 회전되고, 회전된 리본은 "녹색"으로 표시됩니다.








"위치 지정":

"위치 지정"으로 구성자에 있는 "리본"을 이동시킬 수 있습니다.

웹의 일부: 웹의 일부가 있을 경우, 즉 완전한 너비보다 작은 용지 웹이 있을 경우 용지에 일치하지 않는 리본을 구성자에 스택하지 마십시오.

•"적용": 접지 길잡이는 수평- 과 병렬 접지의 마지막 정의를 위해 나타납니다. 자세한 내용은 접지 길잡이/접지 애니메이션을 참조하십시오.

•"취소": 웹 프레스를 위한 접지 길잡이가 종료됩니다.
