바코드 편집기를 사용하면 일반 바코드 글꼴과 접지상자 접착기용 코드 시스템을 직접 Prinect Signa Station에서 생성할 수 있습니다.
특히 패키징 인쇄에서 접착 여백 코드 및/또는 대조 표시로 종류가 혼합되는 것을 방지하도록 작업됩니다. 이것은 바코드 편집기를 사용해서도 생성할 수 있는 특수 코드 시스템입니다.
이 바코드 편집기를 사용하여 사본/내용의 잘못된 바코드를 대체하는 바코드 표시를 만들 수 있습니다.
바코드 편집기를 사용하여 "표시"에 리소스로 저잘되는 "바코드 표시"를 생성하고 편집합니다.
표시 가져오기 편집기는 다음 위치에서 시작할 수 있습니다:
•주 메뉴: "파일 > 리소스 만들기 > 새 표시 > 바코드 표시... > 원본"
•주요 메뉴: "작업 & 리소스 > 표시" > 컨텍스트 메뉴 호출 > "새 표시 > 바코드 표시 > 원본"
•기존 바코드 표시를 더블 클릭합니다.
"표시, 색상 관리 표시줄, 잉크 선택 표시줄 편집기" 단원의 설명을 참조하십시오.
•"+" 확대경: 그래픽 표현 크게 확대
•"-" 확대경: 그래픽 표현 작게 축소
•상용 글꼴 유형과 바코드 표시를 생성하고 편집하기 위한 코드 시스템을 제공.
•아래의 영역에는 선택된 바코드 글꼴 유형에 대한 정보가 표시됩니다.
•표시 텍스트는 필요에 따라 숨길 수 있습니다.

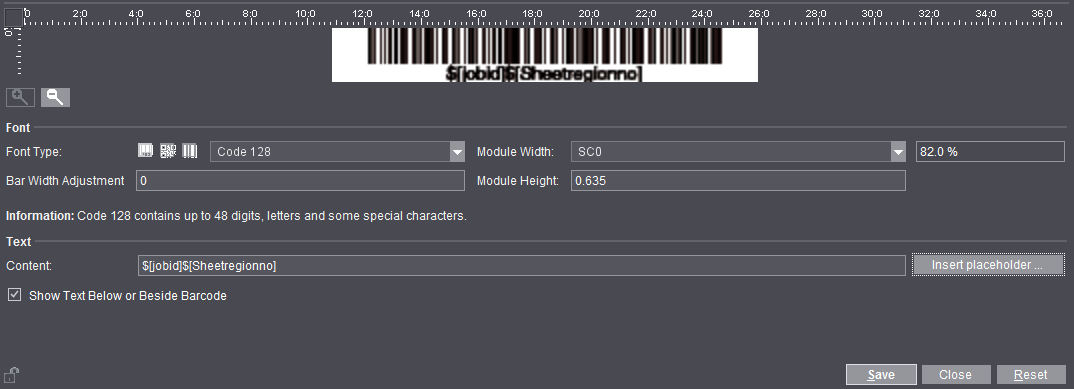

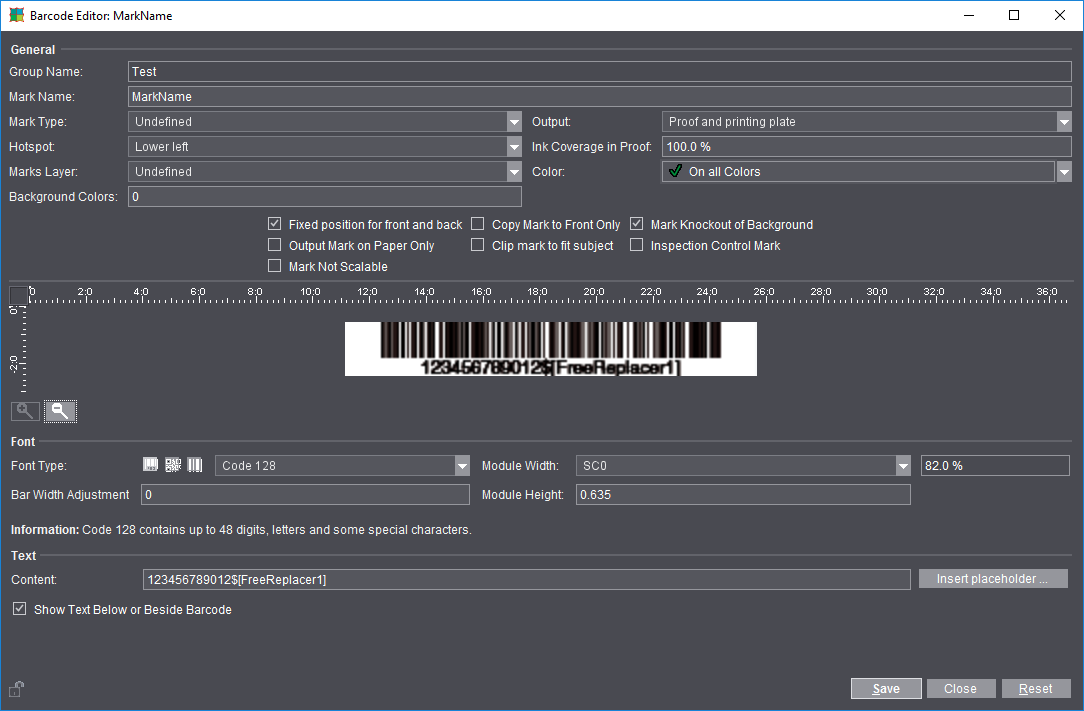

1."바코드 편집기"를 위에서 설명한 대로 시작하십시오. 바코드 편집기가 열립니다:
2.먼저 "글꼴 유형" 옵션 버튼을 이용하여 바코드, 면 코드 또는 2D 코드(DataMatrix/QR 코드는 DataMatrix/QR 코드에 관한 설명도 참조) 또는 바이너리 코드를 만들 것인지의 여부를 선택하십시오(예: 접지 상자의 접착부를 위한 접착 가장자리 표시).
3.그런 다음 목록란에서 필요한 바코드 유형(예: "Code 128")을 선택하십시오.
4."자리표시자"의 텍스트 영역에서 기존 WST-5 바코드 표시의 대체를 위해 "작업 번호(jobid) 및 접지 시트 번호(Sheetregionno)" 자리표시자를 선택하십시오.
5.모듈 너비를 선택하십시오. 예: "SC1". 바코드 스캔너의 해상도에 일치합니다.
주: “모듈 너비”로 “사용자 정의됨” 항목을 선택하면 표시를 자유롭게 배율 조정할 수 있습니다.
6.모듈 높이(짧은 막대 길이)를 입력하십시오(예: 0.635cm).
7.표시 이름에 예를 들어 "WST-5_new"를 입력하십시오.
8.저장"을 클릭하여 표시를 리소스에 저장합니다.
9.새롭게 만들어진 WST-5 바코드 표시는 기본 그룹의 WST-5 바코드를 대체할 수 있습니다.
그 결과로 이 응용 프로그램에 대해 IDAutomation 글꼴이 더 이상 필요 없어집니다.
주: PZN 코드(약품 식별 코드): 2013년 1월 1일부터 PZN 코드가 7자리에서 8자리로 확장됩니다. Prinect Signa Station에서 그에 적절하게 두 변형 모두에 대한 바코드를 제공합니다. PZN-7뿐만 아니라 PZN-8 코드도 만들 수 있습니다. 이전 PZN 코드가 PZN-7 코드로 자동 표시됩니다.
이 2차원 바코드, DataMatrix와 QR 코드는 Prinect Signa Station의 바코드 편집기에서 지원됩니다. DataMatrix는 최대 3116개의 임의의 문자를 인코딩할 수 있는 2차원 표면 코드입니다. QR 코드를 사용하면 최대 7089개의 십진수를 인코딩할 수 있습니다. 정보는 대부분 사각형, 경우에 따라서는 직사각형의 면에 도트 패턴으로 매우 압축적으로 인코딩됩니다. 이 두 코드는 바코드보다 더 압축적이지만, 이미지 읽기와 정보 해독은 바코드에서보터 훨씬 더 안전합니다.
매개변수 설정 옵션으로 몇몇 예외를 제외하고 사각형인 차원과 인코딩을 사용할 수 있습니다. 현재 ASCII, Base 256, C40 및 텍스트 인코딩이 제공됩니다. QR 코드의 경우 현재 숫자, 영숫자, 바이트(라틴-1) 및 바이트(UTF-8) 인코딩이 가능합니다. 추가로 오류 수정의 단계도 선택할 수 있습니다.

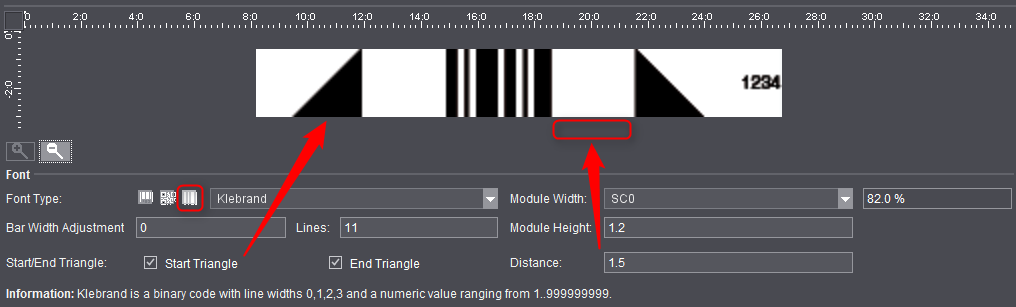

이진 코드는 직각 삼각형을 사용하여 접지 상자 접착기에서 맞춤 지정을 위해 시작 및/또는 끝 문자를 추가로 지정할 수 있습니다. 원래 코드와 삼각형과의 간격은 입력란을 사용하여 정의할 수 있으며 삼각형의 높이는 바코드의 높이에 맞춰집니다.
