Prinect Signa Station Gang Server("Auto Ganging")를 사용한 자동 수집

다양한 작업을 계획할 수 있으며, 그런 후 자동으로 갱 최적화 레이아웃을 생성합니다. 이 시간적으로 제어되는 작업은 그에 따라 Prinect Signa Station Gang Server에서 처리됩니다. 이때 설정된 갱 폴더는 특정 기준(예: 용지, 납품일)에 따라 검색되며 충분히 양호한 용지 활용도와 낮은 생산 비용시 Prinect Signa Station Gang Server에서 갱런이 생성된 다음, 이로부터 Prinect Integration Manager에서 새 작업이 형성됩니다.


전제조건: Prinect Signa Station Server외에도 "Gang & Sheet Optimizer" 라이센스가 있어야 합니다.

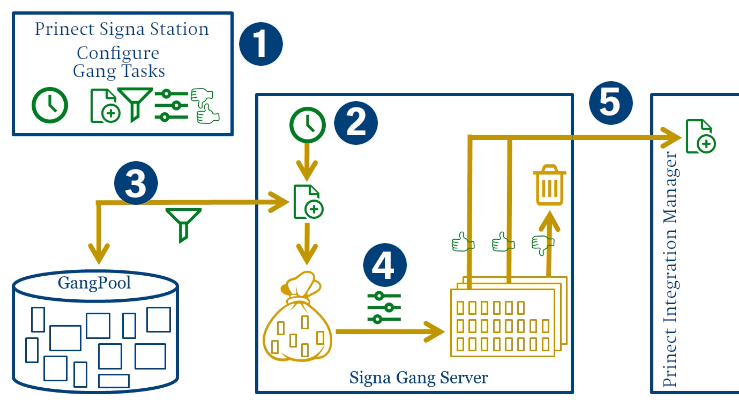

•단계 1: 갱 작업을 구성하기 위한 준비 작업(시간 제어, 필터 규칙, 처리를 위한 설정은  갱 작업 구성 참조)

자동 절차:

•시간 제어에 따라 작업이 시작되고 이름 규칙에 따라 이름이 지정됩니다. (2)
필요시 작업은 사용자가 직접 시작할 수 있습니다.

•갱 폴더는 필터 기준에 따라 검색됩니다. (3)
"계획된 작업" 대화상자의 상태 표시에서 처리 단계를 확인합니다.

•그러면 작업에서 수집된 단일 작업의 처리가 설정된 제품 영역 템플릿의 저장된 매개변수로 수행되고 최적화가 시작됩니다. (4)

•결과 시트를 하나 하나 살펴보고 양호로 평가되는 모든 시트는 Prinect Integration Manager로 전달됩니다. (5)
그와 달리 평가 기준을 충족하지 않는 시트는 삭제되며 그곳에 배치된 갱 작업은 다시 "수집 폴더"로 반환하여 저장됩니다.

•그런 후 결과 레이아웃이 기본 출력 폴더에 쓰여집니다(레이아웃으로의 경로는 "계획된 작업" 대화상자에서도 볼 수 있음). 최적화 실행 전과 도중에 오류가 발생하면(예: 적합한 갱 작업을 찾지 못했거나 기준을 충족하는 시트 없음) 이것이 정보로 표시됩니다.

•최적화된 레이아웃의 출력을 위해 사용된 출력 매개변수 세트 "Prinect"가 출력 워크플로로 지정되어 있으면(장치: "Prinect" 및 변형: "Prinect Cockpit xx (JDF에 의해)") 레이아웃이 자동으로 Prinect 시스템으로 전달됩니다. 따라서 Prinect Signa Station에 의해 새 작업이 Prinect Integration Manager에서 생성됩니다.
그러면 작업 번호/작업 이름의 설정에 따라 레이아웃을 기존이나 새 Prinect 작업으로 가져올 수 있습니다.

갱 작업 구성

다음과 같은 설정을 작업의 자동 편집을 위해 수행할 수 있습니다.




예를 들어 "장치" "Prinect" 및 "변형" "Prinect Cockpit(JDF에 의해)과 같은 Prinect Integration Manager에서 작업을 직접 생성하기 위해 출력을 제어하는 출력 매개변수 세트 정의

"리소스 > 출력 매개변수 세트"

판형 템플릿을 정의하고 "출력"에서 원하는 출력 매개변수 세트 지정

"리소스 > 판형 템플릿"



최적화 동작을 제어하고 필요시 불충분한 면 활용도를 가진 시트를 빼내기 위한 평가 기준을 포함하는 시트 최적화 매개변수 정의

"리소스 > 시트 최적화 매개변수"



처리를 위해 제품 영역 템플릿 정의

제품 영역 템플릿에서:

•"제품 영역"에서 "갱 최적화" 작업 모드를 설정합니다.

•"판"에서 편형 템플릿과 그 출력 매개변수를 지정합니다.

•"최적화"에서 원하는 시트 최적화 매개변수를 직접 설정하거나 기본 정의된 시트 최적화 매개변수 세트로 지정합니다.

"리소스 > 제품 영역 템플릿"



필터 규칙 정의

"갱 폴더에서 작업 가져오기" 대화상자에는 왼쪽 영역에 여러 기준을 포함한 다양한 필터를 지정할 수 있으며, 이는 대화상자에 표시되는 것에 효과를 미칠 뿐만 아니라 작업을 만들 때 선택할 수도 있습니다. 예를 들어 갱 폴더를 특정 인쇄 머티리얼 또는 납품량별로 필터링하는 필터를 여기에 사용할 수 있습니다.

“도구 > 갱 폴더에서 작업 가져오기”
(갱 폴더에서 작업 가져오기 참조)



작업 계획

여기서는 자동으로 진행되는 작업을 실제로 정의합니다. 작업 이름을 지정을 정의하고 처리를 위해 만든 제품 영역 템플릿과 적용할 필터 규칙을 지정합니다.

"도구 > 계획된 갱 작업"
(계획된 갱 작업 참조)
