各种测量值显示在“印张”、“折页/拼版单元/模切”和“文件”标签页内。
“X”、“Y”的坐标值显示了当前鼠标的位置。您可以设置一个测量点或创建一个测量方框。 快捷方式为：“command 键 + Shift 键 + 鼠标点住"。“W”和“H”表示方框的宽度和高度。
在“印张”、“折页/拼版单元/模切”和“文件”标签页中显示颜色通道。
“颜色通道”选择列表中显示了，在激活的印张、折页/拼版单元/模切或单页中相应使用的颜色。
进行多通道显示的前提是，您使用一个已经导入并分色的 PDF 文件。
检查每一个分色和专色。 在列表框中选择您希望的分色/专色。所选的颜色会被显示。
当您选择“全色”(复合视图)时，所有颜色都会被显示。
默认设置：全色
在“印张”、“折页/拼版单元/模切”、“印张列表”和“文件”标签页中显示缩放系数。
主功能位于“印张”标签页下。按照选择的不同，缩放的焦点可能是印张或纸张。
“放大系数”选择列表中列出了，印张或折页/拼版单元/模切或者单页中所采用的放大系数。
要改变比例系数，在列表框中选择您希望的值，或直接在框中输入数值。
如果选择“自动”，将自动计算并选择最大可能的尺寸，将内容显示在窗口中。
默认设置：自动
|
选择一个对象。单击一个可选对象，它就会被黄线围绕，这时就可以按住鼠标拖动它。 拖拉一个选取框可同时选取多个对象，但只是同类对象。选择哪类对象，取决于拖拉时点击了哪个对象。 另一种多选的方法是，继续点击对象时按住 Ctrl 键。 |
|
仅选择印张或拼版单元单击一个可选对象，它就会被黄线围绕，可立即按住鼠标拖动它。 通过拉大选取框可同时选取多个对象。 另一种多选的方法是，继续点击对象时按住 Ctrl 键。 |
|
整张图形放大。“+”显示在放大镜中。按住“Alt”键转换为缩小。在放大镜中显示“-”。拖出一个四边形来放大某一个特定的范围。 |
|
移动工具：可以通过鼠标点击和移动鼠标将放大的对象移动到显示范围内。可以通过按住空格键和鼠标点击选择工具。 |
|
设置测量点和拉出测量方框：通过这个工具，可以设置测量点或者拉出测量方框，对应的值可以在左下方的显示条中读出。另外，可以根据拉出的测量方框的尺寸生成内部标记。见创建内部标记。 |
|
点击按钮：鼠标将相应发生变化。 通过点击“1up”并拖拽另一个 1up，将交换两个 1up 的内容和指数。此轮廓必须一致，并且两个 1up 的指数必须不同。 因此在不同工作模式此功能有所不同： 包装 在“包装”模式中调换页面指数和 1up 的内容。此时轮廓必须一致，并且两个 1up 的指数必须不同。 自由拼 在“自由拼”模式中分 2 种情况： 1.一个拼版单元有多个 1up：如“包装”模式一样调换页面。拼版单元大小必须相同，但 1up 的指数不同。 2.每个内容页面有一个拼版单元。这出现在多重印张优化时。拖 & 放功能调换的不是页面，而是整个拼版单元。拼版单元大小必须相同，但 1up 的指数不同。 网络打印 在组活件中进行优化后，可用调换工具调换大小完全相同的折页。它们必须包含不同的折页页面。 折手拼 在“拼版”模式中同等大小的折页可相互交换。 |
|
除自动设置的裁切标记和折页标记外，所有标记都可缩放。 按钮选项：“F5” 请您选择需要缩放的标记，并按住“F5”键。出现的拖放标记可以进行任意缩放。 打开此工具可按比例进行缩放。请您通过鼠标首先激活一个拖放标记，并按住鼠标键。然后点击“Shift 键”并移动鼠标。 |
|
通过这个工具，可以测量从指定边缘（比如，纸张边缘、页面边缘等）到另一指定边缘的距离。 •移动鼠标至页面边缘。 •起始边缘就会用红色标注。 •按住鼠标拖动至纸张边缘。 •起始边缘就会用红色标注。 •松开鼠标。 •由页面边缘到纸张边缘的距离就会在红绿条之间显示。 •通过快捷方式“Alt + 点击”关闭。 |
使用“白色”按钮将并列显示正反印刷，使用“绿色”或“黄色”按钮将相应地显示正面印刷或反面印刷。
双击正面或背面的彩色标题行, 相当于"白色"按钮的功能。为此请参阅鼠标和键盘组合键图形窗口 。
开:
关：
按钮将图形显示切换到印张的真彩色视图中。此视图还可正确显示不同页面叠加和各色印张上的标记单元。
在印刷预览中可以进行缩放和移动。但无法再操作快捷菜单和所有其他工具。
提示：数据量大的内容文件在缩放和平移时需要更长时间，这是因为预览每次都是直接重新计算。
此按钮能够让正常锁定的裁切和折页标记可以重新被编辑。在特殊工作流程中，可能需要使用它。
自动设置的裁切和折页标记目前不能更改，因为这些标记的位置基本上很明确。选择一个红色框时在图形窗口中显示这些要素。只有在图形窗口中明确启用后，才能更改这些标记，然后以黄色边框标记。
通过此按钮，可以打开和关闭标记的自动模式。请您在自动模式下点击此按钮，将显示一条含有简短说明的询问。如果您主动确认此按钮，并且相关标记（如果已经选定）显示为“黄色”，那么即可对其进行修改。从这时开始，自动模式不再有效，以便绘制新的标记位置。这样即可进行单独修改。
|
自动 |
按钮 |
标记 |
编辑标记 |
一致性 |
|---|---|---|---|---|
|
打开 |
无色 |
标记具有一个红色 |
不 |
如果需要自动修正 |
|
断开 |
黄色高亮显示 |
标记具有一个黄框 |
等于 |
自动模式已关闭，子活件已锁定 |
|
打开至关闭 |
由无色切换至黄色高亮显示 |
标记获得一个黄框 |
等于 |
自动模式关闭，子活件锁定 |
|
关闭至打开 |
由黄色切换至无色高亮显示 |
标记获得一个红框 |
等于 |
自动模式再次开启，并覆盖手动的标记修订 |
说明：
自动模式关闭（关闭：黄色高亮显示）
例如，由于移动折页和形成重叠的标记将事先自动进行移除，这些标记将不再重新标记。这时将不再自动设置新标记。
子活件锁定激活（如果已经在预置参数中激活）。这样触发启动“自动模式”的相关功能将不再有效。
补充提示
“开”或“关”按钮的状态表示活件的一种属性。此活件相应进行保存和打开。
用这个工具，您可以通过鼠标点击显示或隐藏“用户定义测距”工具的数值。此外，显示所有在“显示设置 > 标注尺寸”中激活的参数。见激活/取消显示和层面设置 。
点击“视图属性”按钮打开一个对话框，在此可以配置图形窗口内显示画面的设置。
“视图”、“标注尺寸”、“网格”、辅助线、打孔线和分色标签页可以用于配置图形窗口。
窗口下部的“保存为预置参数”按钮可以立即将一个修改的设置保存到预置参数中。关闭程序后，仍保留了设定。
提示：当使用多语种版本工作时，“视图”标签页中将显示激活的层面。
为显示不同的层面，您可以通过鼠标点击，激活所需的层面。激活的层将直接显示在图形窗口中。多个层甚至于所有的层都可以被显示。
在“浏览器窗口 > 内容”中可以将文件导入到各个层面。
图形窗口可以借助下列参数进行个性化调整。基本上活件内部现有的所有内容，均可在图形窗口中显示出来：
视图
•页面/1up 的内容
页面内容作为预览显示。
如果内容隐藏，在一个很多页的文档中可以减短运算时间。
•图标显示
您可以隐藏所有与输出关系不大的图标。
•成像区域
蓝白线条将被显示或隐藏。
•显示折页的顺序编号
折页按照顺序进行编号，并请您通过相应的编号进行选择。顺序符合印张检视器中“所有折页列表”的索引。
折手拼时，也可以与标记“站点编号”一并使用顺序号。它能够在多个 1up 时区分折页。为此请参阅在‘拼版’模式下用于区分折页。
•分页线编号
•用占位符名称替代占位符
如果不能替换一个标记的占位符中的内容，那么将使用此占位符的名称。以此可以显示此标记。
•背景标记
•前景标记
•柔性印版标记
•标尺
•油墨区域
印刷机的油墨区域将以线条显示。基础是印版模版上选定的印刷机。印刷机编辑器中的值将被用在“油墨区域”的“数量”和“宽度”中。
这项功能可以简化，比如色控条的放置。
•参照印张样式显示折页反面印刷
折页视图与印张视图一样，可以显示折页的相同定向。
•显示打样线
显示在输出参数组中定义的打样线。
显示所选印刷机版样的详细信息，比如叼纸牙或吸纸嘴的位置。
前提条件：必须在“印版”工作步骤的印版模版列表中定义好了印刷机。

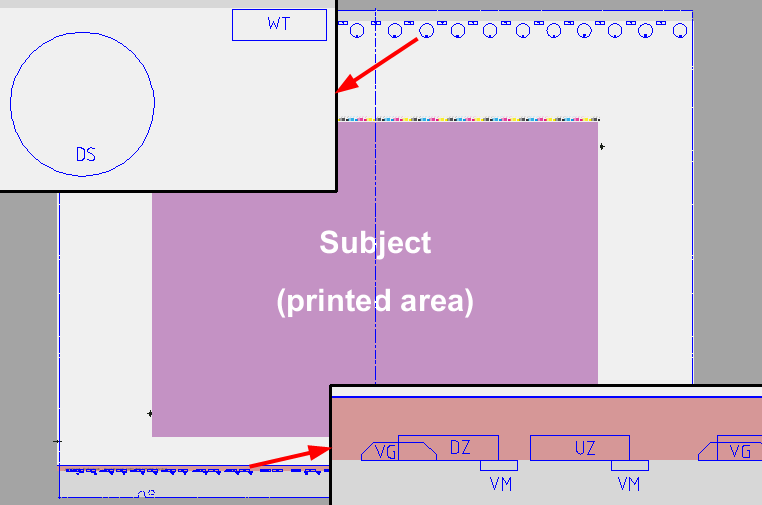

以标尺的形式显示印刷机所属的所有叼纸牙及其位置。显示所用的颜色可在预设置中“一般”标签页下更改（见颜色显示）。使用的缩写：
“DZ”代表压印滚筒叼纸牙
“UZ”代表传纸滚筒叼纸牙
“VG”代表前叼纸牙
“VM”代表前规
“WT”代表翻纸滚筒叼纸牙
“DS”代表摆动式吸纸嘴，存储滚筒
目前，只有下列机器具备该功能：
·CD74
·CS92
·SM52
·SM74
·SM102
·XL75F
·XL75C
·XL106

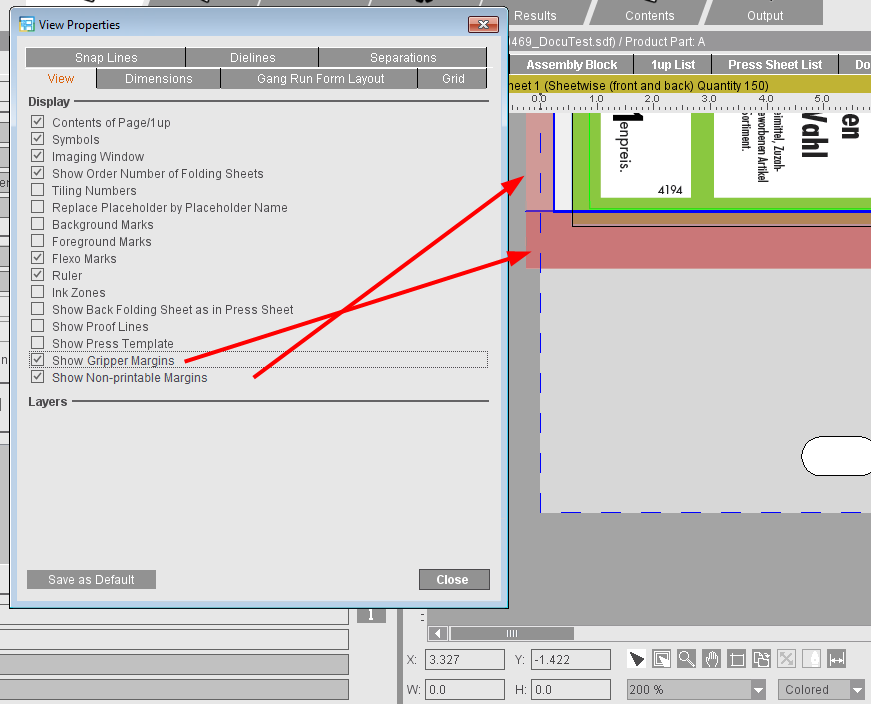

•显示叼口
叼口显示默认开启。如叼口和不可印刷边重叠，会以深红显示这些区域。
•显示不可印刷的边距
选项基于纸张，即会以红色标记选择的机器无法印刷的纸张区域。应用基础参数中的数据。显示默认关闭。
•层
如果一个活件具有多个层面（可能的语言版本），那么将显示这些层面并能够单独取消。
默认设置：除了最后 4 个参数以外显示所有参数和顺序编号。
显示的尺寸数值可以显示为不同的颜色和字体大小。对此请您点击颜色按钮或字体大小选择框，并相应修改所需的颜色和字体设置。
图形窗口可以显示下列尺寸值：
•印张
•纸张位置
•纸张尺寸
•主体位置
•主体尺寸
•折页/拼版单元位置
•折页/拼版单元尺寸
•页面/1up 位置
·定位超过折页范围
•页面/1up 尺寸
•用户自定义
如果存在通过用户自定义标注尺寸： 功能测得的数值，则显示。
·不显示数值
也显示很小的测量值。
·尺寸线和测量值的颜色可更改。所显示测量值的字号也可更改。
预置参数：隐藏标注尺寸。

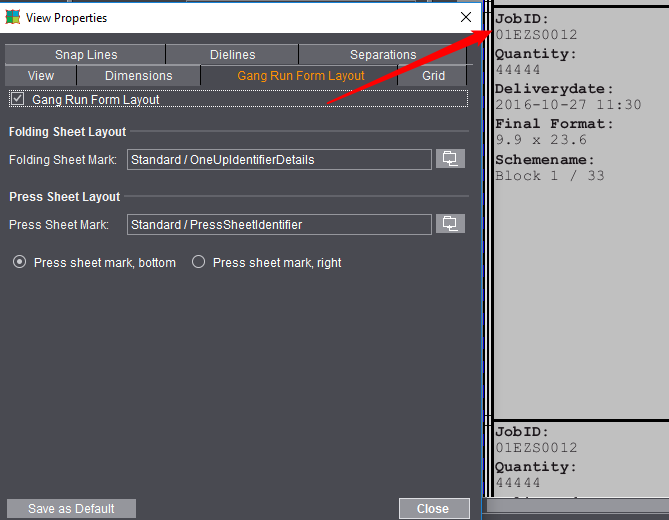

点击“混合拼版版式”选项后，图形窗口的显示可以相应改变。显示所放置的 1up 的信息与排列。
此功能还可以在不打开“混合拼版”选项时在一个标准活件中显示已设定的占位符（版式）。
您可以重新关闭此选项，以便浏览页面/1up 的内容。
•“混合拼版版式”
启动混合拼版版式的显示。
•标记选择
可为折页和印张版式选择不同的标记。在“默认”组中“OneUpIdentifierDetails”标记和“PressSheetIdentifier”标记分别是折页混合拼版版式和印张的默认标记。若没有设置其它标记，则自动选择它们。
•印张标记位置
标记位置默认为在印张“下方”。如果需要，可以将标记置于印张“右边”，其宽度和方向可改变。输出混合拼版版式时可能需要这样做。
此外还可通过测量矩形确定标记宽度。通过文本框右边的按钮应用输入的数值。接着，选择的标记缩放到拉开的矩形大小（规定的宽度和印张高度）并被放置在中间。
设定的参数可以保存为新活件的预置参数。
•混合拼版版式所用的标记具有以下属性：
·标记位于前景，标记的背景被覆盖
·标记既不在标记检视器中显示，也不在那里输出
·标记自动缩放到 1up 尺寸，并以黑色显示
·只有激活“显示设置”，才会显示标记
混合拼版版式与折页有关。在包装活件中这意味着，混合拼版版式会覆盖整个模切版。但在这一点上需要一个与 1up 有关的混合拼版版式，以便显示每个 1up 的信息，例如产品、产品编号等。为了得到一个包装定向的混合拼版版式，可使用“默认”组中的“OneUpIdentifierPackagingDetails”标记。
由于包装一般不是矩形的，在重叠的 1up 上将混合拼版版式设在保留区域中。以这种方式混合拼版版式中相同内容的 1up 可能有不同尺寸。
图形窗口可以显示网格：
您可以设置网格的尺寸和颜色。
网格不是磁性的，只起辅助作用。
预置参数：隐藏网格
这里可以设置垂直和水平辅助线。
通过点击“新建”按钮可以创建一个线条，然后可以借助于鼠标或输入数值进行定位。
相对至标尺
如果已经设定此选项，当零点移动时辅助线也会随之移动，否则它们会停留在定义的位置上。
这里显示有已定义颜色的五种类型的打孔线。通过点击“新建”按钮可以重新定义个线条。
显示整个印张的线
显示所有线条。
原始线宽
显示原始线条宽度。
1up 索引居中
1up 索引居中显示到 1up 上。
这里可以显示活件中提供的分色。
通过点击分色可以对其进行相应的显示和隐藏。
带透明度的预览图
当激活此选项时，还可以计算和显示透明度。
利用工具“测量矩形”（也可通过快捷键“命令键 + Shift 键”调用）您可以将 Prinect Signa Station 的所有标记类型创建为活件内部的标记。将要画出的方框决定了标记的位置和大小。
通过在图形窗口内的下列标记工具，您可以创建基本的“活件内部标记”。这些活件内部标记不包含在标记资源中，仅可用于当前活件。
您可以通过“浏览器窗口 > 活件内部资源”，或者通过“标记”标签页相应检视器，找到活件配备的标记。
为了将“活件内部标记”设置为全局资源，您可以切换到“浏览器窗口 > 活件内部资源”中选定标记，调用快捷菜单实现。选择“活件内部标记复制到剪贴板”，并将标记通过“粘贴标记”粘贴到某个检视的“标记资源”中。
通过这个工具，您可以在先前建立的矩形框中调用标记编辑器，并创建和放置一个标记。关于操作见标记编辑器。
通过这个工具，您可以在先前建立的矩形框中创建和放置文本标记。
•使用测量工具，按照您要建立的文本标记的大小和位置画一个矩形。（按住 command 和 Shift 键并按住鼠标左键创建一个矩形。然后松开鼠标。）
•只要矩形一建好，就会在图形窗口的下面显示一个工具栏。
•点击文本标记按钮。
•这里将通过拉出的矩形框的形式，打开文本标记编辑器。更多编辑方法请参阅创建文本标记。
通过这个工具，您可以在先前建立的矩形框中创建和放置油墨拾取条。关于操作见借助测量工具的颜色拾取条。
油墨拾取条可以直接设置到输出颜色上。

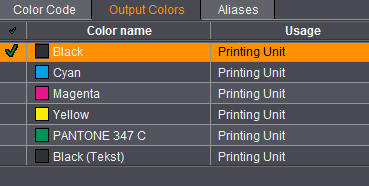

在油墨拾取条编辑器中通过“选择颜色层”定义输出颜色。此项选择与颜色简略排列无关。以此确保固定排列。
您可以使用此工具按钮在事先创建且定位好的矩形框中创建覆盖标记、模切标记、粘贴区线型标记、“色控条”、“专用色控条”或者导入一个标记。
•使用测量工具，按照您要建立的文本标记的尺寸和位置画一个矩形。（按住 command 和 Shift 键并按住鼠标左键创建一个矩形。然后松开鼠标。）
•只要矩形一建好，就会在图形窗口的下面显示上面的工具按钮。
•选择您需要的工具。
•如创建覆盖标记，请参阅覆盖标记（活件内部覆盖标记/‘CoverClippath’覆盖标记），创建 CAD 线条的覆盖标记和定义粘贴区域的线型覆盖标记，否则根据选择，标记编辑器、色控条编辑器、色控条专用编辑器或标记导入编辑器带拉开的矩形框的格式打开，进行后续处理。
