Artikel (nur im Arbeitsmodus "Verpackung")

Der Arbeitsschritt "Artikel" steht im Arbeitsmodus "Verpackung" zur Verfügung, wenn ohne Sammel-Optimierung gearbeitet wird.

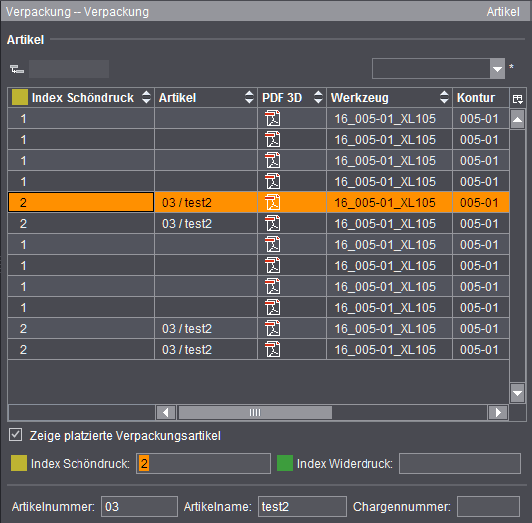

Der Arbeitsschritt "Artikel" enthält eine Tabelle, in der die Artikel von allen Druckbögen und Stanzfor­men enthalten sind.

Die Tabelle ist als sog. Grouping-Table ausgeführt. Damit ist sowohl eine flache als auch eine hierar­chische Darstellung der Inhalte möglich. Über die Eingabefelder unter der Tabelle können Index, Chargennummer und Artikelbezeichnung (zusammengesetzt aus Artikelname und -nummer) für die markierte Zeile geändert werden (Mehrfachauswahl möglich). Alternativ können Sie auch den ent­sprechenden Bearbeitungsdialog über das Kontextmenü aufrufen (Rechtsklick auf eine der Spalten "Index Schöndruck", "Index Widerdruck", "Artikel" oder "Chargennummer"):

Hinweis: Der Dialog kann auch aus dem Grafikfenster über das Kontextmenü aufgerufen werden.

Die Tabelle der Artikel beinhaltet folgende Spalten:

•Index für Schöndruck

•ggf. Index für Widerdruck
Über das Optionsfeld unterhalb der Tabelle kann der Index für Widerdruck automatisch an den Schöndruck-Index angepasst werden.

•Artikel

•PDF 3D
Der Name des PDF 3D setzt sich zusammen aus:

·Artikelname (falls vorhanden) oder Nutzenname (falls vorhanden) oder Name der Stanz­datei

·Index Schöndruck des Nutzens

·Teilproduktname

·"3D" und einem internen Zähler

•Datei

•Werkzeug

•Kontur

•Chargennummer

•PDF-Datei (zugewiesene PDF-Datei für den entsprechenden Artikel)

•Bogen

PDF3D

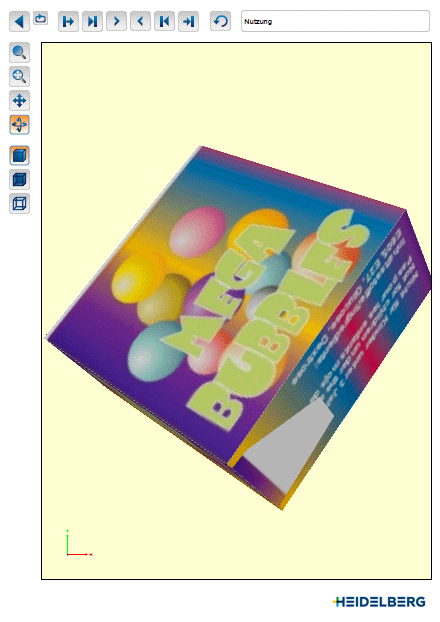

Nach der Bearbeitung im Editor "Signa Station Packaging Pro" erscheint unter "PDF3D" ein PDF-Icon. Ein Doppelklick auf das Icon stellt den generierten Artikel dreidimensional in Adobe Acrobat oder Adobe Reader dar:

Voraussetzung: Das Format PDF 3D setzt für eine korrekte Darstellung und Funktionalität eine Adobe Acrobat- bzw. -Reader-Version > 9 voraus.

Im PDF 3D kann sowohl der bedruckte Einzelnutzen im ausgeklappten Zustand gezeigt werden wie die fertig gefaltete Schachtel. Dabei kann der Faltvorgang in verschiedenen Schritten animiert werden und das Objekt skaliert, verschoben und gedreht werden.

Hinweis: In einigen Fällen kann es zu fehlerhaften Darstellungen von innen- und außenlie­genden Flächen kommen, wenn diese in einer Ebene liegen (siehe Seitenfalz auf der obigen Abbildung). Durch Angabe eines geringfügig größeren Winkels für diesen Falz in Packaging Pro kann die Darstellung korrigiert werden (der betreffende Falz wird quasi "weiter einge­knickt").
