Embalagem (só no modo de trabalho "Embalagem" e em "Oti­mização de folha Embalagem"")

A licença "Packaging Pro" e/ou a "LabelPro" são, na Prinect Signa Station, o pré-requisito para ter à disposição a etapa de trabalho "Embalagem". A seguir explicamos as funcionalidades nesta etapa de trabalho.

Para o processo de trabalho no modo de trabalho "Embalagem", queira ler a descrição sob Embalagem (Packaging Pro, Label Pro).

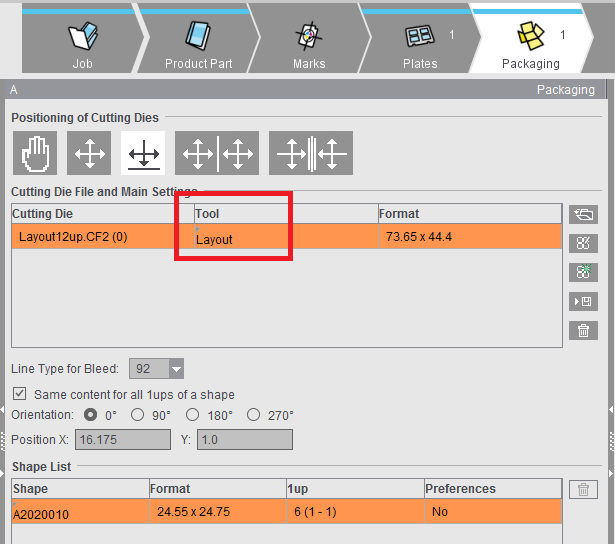

Arquivo da matriz de corte e ajustes principais

A tabela mostra todos os arquivos de matriz de corte carregados, com nomes de arquivos, ferramenta e formato. No campo "Ferramenta" é possível alterar ToolID.

Posicionamento das matrizes de corte

Os ajustes para o posicionamento das matrizes de corte são mantidos persistentes. Isso significa que as posições das matrizes de corte podem ser restauradas automaticamente após alterações no tra­balho (por ex., alteração do tamanho do papel).

	posicionamento manual Não há posicionamento automático das matrizes de corte. Esse estado também é assumido assim que a posição de uma matriz de corte é editada manualmente, digi­tando um valor no campo de texto ou movendo-o na visualização gráfica. Os dados dos elementos da interface do usuário abaixo da tabela se aplicam à matriz de corte selecionada na tabela acima. Somente se todas as matriz de corte selecionadas tiverem os mesmos valores, elas realmente serão exibidas. Se os valo­res forem diferentes, os elementos permanecerão vazios.
	centrado no papel na horizontal e na vertical Todas as matrizes de corte são distribuídas uniformemente na respectiva direção e dispostas na íntegra no centro do papel ou na metade do papel. Se isso não for pos­sível porque não há espaço suficiente, as matrizes de corte serão dispostas uma acima da outra e no meio do papel ou da metade do papel.
	centralizado horizontalmente no papel e verticalmente na margem de pinça
	centralizado horizontal e verticalmente nas duas metades do papel
	centralizado horizontalmente em ambos os lados nas duas metadas do papel em uma margem de pinça "virtual" e verticalmente
	A margem de pinça "virtual" é uma área imaginária, se o papel fosse cortado verti­calmente pelo meio e uma margem de pinça fosse usada nas bordas de corte resul­tantes. As matrizes de corte são posicionadas de ambos os lados da margem de pinça "virtual".

Funções dos botões

	Botão de pastas. Carregar um arquivo de matriz de corte: Se abre o diálogo "Abrir a matriz de corte", com o qual você pode carregar o(s) arquivo(s) de matriz de corte no trabalho.
	Botão PackagingPro Iniciar o editor "Prinect Signa Station Packaging Pro", entre outros para controlar o arquivo da matriz de corte, ou ainda, para criar os parâmetros de produção.
	LabelPro-Button Iniciar o editor "Prinect Signa Station Label Pro" para criar uma nova matriz de corte.
	Salvar arquivo CAD Abre a caixa de diálogo "Salvar arquivo CAD" para salvar o arquivo CAD selecionado em qualquer local.
	Salvar arquivo CAD em AutoToolPool O arquivo de matriz de corte é salvo no subdiretório "AutoToolPool" no caminho ajus­tado "Preferências > Embalagem > Arquivos CAD". O nome do arquivo é nomeado após o ToolID (campo "Ferramenta"). Favor observar: Se já houver dados de matriz de corte com o mesmo nome na pasta, não será salvado nenhum arquivo. Se os novos arquivos tiverem que ser salvos, os arquivos com o mesmo nome na pasta devem ser apagados manualmente antes
	Botão lixeira Apagar a matriz de corte selecionada da encomenda.

•Para arquivos de matriz de corte há sob "Pré-ajustes > Embalagem" a possibilidade de definir uma pasta-padrão para "Arquivos CAD".
Um arquivo de matriz de corte também pode ser carregada com Drag & Drop. Veja para tal Drag & Drop.

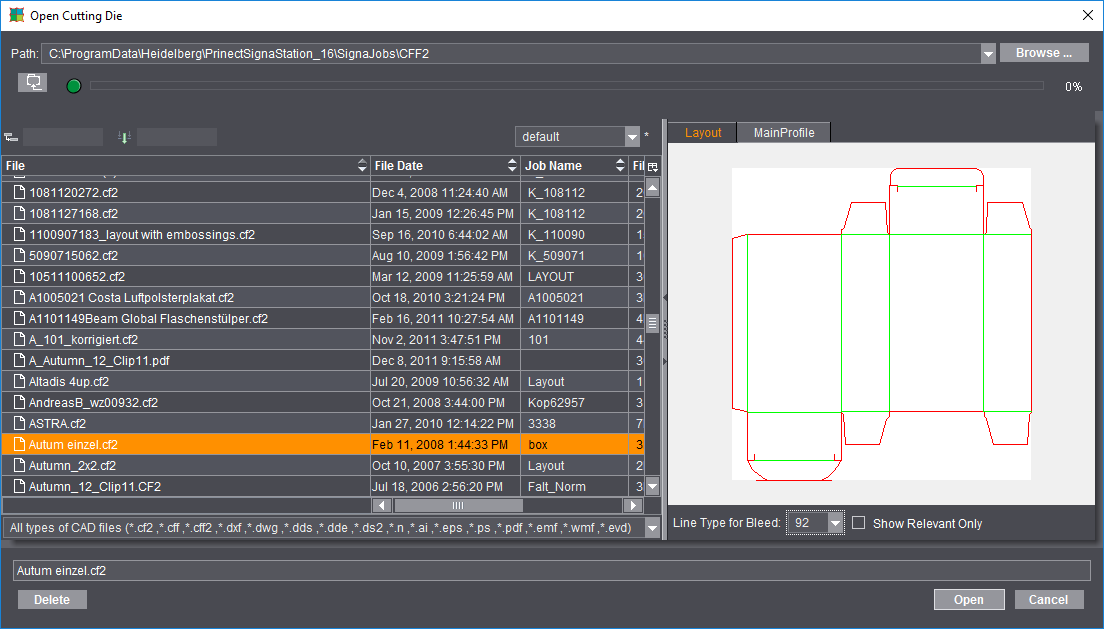

•Diálogo "Abrir matriz de corte"

Além de várias informações sobre os arquivos, a tabela mostra também na coluna "contornos", todos os contornos de uma matriz de corte (número de contornos na matriz de corte entre parêntesis), assim como na coluna "relevância", como uma percentagem, quão bem a matriz de corte se adapta ao contorno exigido pelo optimizador de folhas múltiplas (apenas com o otimi­zador de olhas múltiplas).

Através da janela de visualização a seleção da respectiva guia permite indicar também o con­torno.

Na lista de seleção "Tipo de linha para recorte" estão à disposição os tipos de linhas para a matriz de corte selecionada.

Além dos tipos de arquivo CF2, CFF e CFF2 mais comumente utilizados, outros tipos de arquivos de CAD podem ser descarregados ou importados como matrizes de corte. Ao abrir o arquivo de matrizes de corte existem basicamente três abordagens diferentes:

·Arquivos de matriz de corte dos tipos *.cff, *.cf2 e *.cff2, que, por exemplo, foram cria­dos com Prinect Package Designer ou ArtPro
Estes arquivos podem ser carregados diretamente na Signa Station. A matriz de corte CFF2 correta só deve ser aberta com Packaging Pro quando você especifica um PDF 3D ou no layout da folha ou se desejar indicar o recorte no layout da folha.

·Matrizes de corte criadas com Prinect Package Designer do tipo *.evd
Nesses arquivos, se abrirá automaticamente a matriz de corte Packaging Pro ao carregar e exibidos a forma individual e o layout da folha. Normalmente, esses arquivos podem ser aceitos, após a inspeção, clicando em "OK" na Signa Station.

·Outros formatos baseados em vectores, tais como arquivos Auto-CAD do tipo *.dxf ou *.dwg, ou arquivos *.ai criados´ com Adobe Illustrator, arquivos Diecad (*.n), DDS (*.dds, *.dde, *.ds2), PDF, EPS/PS e formatos Windows Meta (*.wmf, *.emf)
Também aqui Packaging Pro é automaticamente iniciado para a importação. Primeiro se pode visualizar a janela "Importar pré-visualização", onde se pode especificar diferentes ajustes de filtro para a importação, tais como que os tipos de linhas de corte, sulcos, etc. devem ser atribuídos. Depois de uma importação, a forma é primeiramente exibida no Packaging Pro, onde você pode fazer correções e pós-processamentos (por exemplo, tipos de linhas incorretamente definidos) e criar o layout para a folha.

Indicação: Informações detalhadas sobre estes temas e de como trabalhar com Packaging Pro e Label Pro, se encontram na ajuda on-line que se pode acessar com a tecla F1 ou atra­vés do menu de ajuda da Prinect Signa Station.

Na janela de gráfico, os perfis do arquivo de matriz de corte carregados são representados com linhas verdes.

Tipo de linha para recorte

Encontra-se pré-ajustado o valor "92".

Todas as linhas no arquivo de matriz de corte com este tipo de linha são consideradas linhas de recorte. Isto deve resultar num caminho completo.

Conteúdo igual para todas as repetições de um contorno

Se esta opção estiver selecionada, será atribuído a um perfil o mesmo conteúdo de repetições. Você vê na janela de gráfico, que todos os perfis apresentam respectivamente a mesma cifra.
Se esta opção for desligada, e conteúdo diferente em um perfil, as cifras são contadas de modo cres­cente. Os conteúdos de repetições então tem de ser atribuídos de modo individual aos perfis.

Alinhamento da matriz de corte

A matriz de corte pode ser rodada no papel no sentido antihorário em torno do ângulo selecionado.

Um posicionamento manuel é possível através de "Posição X" e "Y".

Além disso, as matrizes de corte podem ser posicionadas através dos quatro botões na horizontal ou relativamente ao centro do papel (útil quando se trabalha com o ponto de corte) e verticalmente ou sobre a borda da pinça. O posicionamento em relação ao centro do papel é útil, por exemplo, quando se trabalha com corte e está disponível apenas quando várias matrizes de corte são carregadas.

Lista contorno

Representação tabelar dos contornos de um arquivo de matriz de corte.
Os contornos são indicados com nomes, formatos (dados geométricos), quantidade de repetições e os pré-ajustes parametrizados.

O nome de um contorno pode ser alterado de modo manual e, quando selecionado, pode ser apa­gado.

À direita ao lado da tabela você vê a lixeira. No caso de vários contornos você pode assim apagar um contorno desnecessário da tabela. Os contornos apagados não são mais indicados na janela de gráfico.

Criar um PDF 3D próprio para cada repetição

Quando a opção está ativa, é calculada uma visualização precisa para cada repetição (com todas as marcas existentes). Para economizar tempo de arquivamento, isto pode ser desligado. Neste caso é criada uma visualização somente da primeira repetição.

Norma de posicionamento para repetições atribuídas

Aqui é determinado o posicionamento para todas as repetições do contorno selecionado. O padrão de trabalho do modo "Embalagem" é diferente do que a imposição "Por usuário" > "Centrar".
