Bloques de curvas de proceso múltiple

Para la determinación de conceptos para valores de proceso y curvas de proceso vea página 34.

¿Por qué bloques de curvas de procesos múltiples?

Aplicando bloques de curvas de proceso múltiple se cumplen los siguientes requisitos:

•Reducción del número de secuencias de ImpositionOutput. El bloque de curvas de proceso uti­lizado para un pedido se puede seleccionar automáticamente en base al tipo de material a imprimir (estucado, no estucado). Bajo determinadas condiciones no es necesario que usted tenga que definir una secuencia ImpositionOutput para cada tipo de material a imprimir.

•Simplificación de la mezcla de sistemas de trama AM y FM en un pedido dentro del marco del tramado específico a un objeto. Para tramas AM y FM se necesitan, típicamente, diferentes cur­vas de proceso (vea pérdida de punto visual). Mediante bloques de curvas de proceso múltiple es posible hacer una selección automática de bloques de curvas de proceso en base al tipo de trama -específico al objeto- que se está usando.

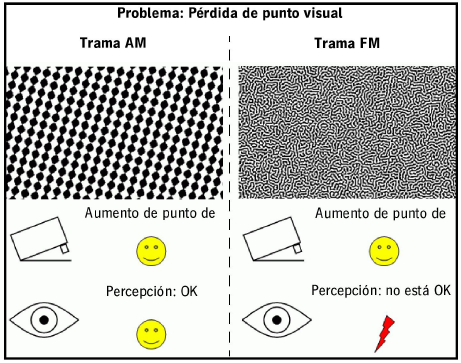

Problema de la pérdida de punto visual: En la práctica no se pueden usar con frecuencia las mismas curvas de procesos para tramas AM (gruesas) y tramas FM (finas). Las tramas AM y FM ofrecen -con los mismos aumentos de puntos- una apariencia visual diferente debido a las diferentes finuras.

Si se usan los mismos aumentos de puntos para tramas FM y para tramas AM, los objetos con tramas FM suministran una apariencia insatisfactoria y con muy pocos contrastes (vea también la siguiente imagen). Por tal razón, para tramas FM se usan en la práctica con frecuencia curvas destino más ele­vadas, es decir, el aumento del punto se eleva en el tono medio.

¿Qué es un bloque de curvas de proceso múltiple?

Bloque de curvas del proceso

A un bloque de curvas de proceso no se ha asignado explícitamente ninguna propiedad como, p. ej., tipo de material a imprimir o sistema de trama. Sin embargo, las curvas de procesos han sido creadas considerando determinadas propiedades de un proceso de impresión, por lo que se pueden agrupar en base a estas propiedades. En un bloque de curvas de proceso normal estas propiedades se refle­jan, por lo general, en la elección de su nombre ya que el nombre tendría, p. ej., un tipo de material a imprimir.

Bloque de curvas de proceso múltiple

Un bloque de curvas de proceso múltiple comprende una o varias reglas. Cada regla asigna un bloque de curvas de proceso a determinados parámetros (tipo de trama, finura de trama, tipo de material a imprimir). En base a las reglas se selecciona un bloque de curvas de proceso dentro de un bloque de curvas de proceso múltiple. Dicho en otras palabras, un bloque de curvas de proceso múltiple es una cantidad de bloques de curvas de procesos a las que se han asignado explícitamente propiedades (y no sólo a través de sus nombres).

Estas propiedades, es decir, estos parámetros en una regla son:

•El tipo de sistema de trama: Usted puede seleccionar si el bloque de curvas de proceso debe utilizarse para todos los sistemas de trama AM, o para todos los sistemas de trama FM, o para cada sistema de trama.

•La lineatura o tamaño de punto: Para la elección “Sistemas de trama AM” puede especificar exactamente la lineatura. Para la elección “Sistemas de trama FM” puede especificar exacta­mente el tamaño del punto.

•El tipo de material a imprimir: Usted puede elegir si el bloque de curvas de proceso debe ser utilizado para un material a imprimir específico o para todo material a imprimir.

Primero se crea un bloque de curvas de proceso múltiple como si fuera un contenedor. Luego se aña­den las reglas que asignan bloques de curvas de procesos existentes a los parámetros arriba men­cionados. Cada regla forma una entrada en el bloque de curvas de proceso múltiple.

El nombre del bloque de curvas de proceso múltiple se puede elegir libremente con la única restric­ción de que se anteponga siempre un “MP: ”. ¡Todos los bloques de curvas de procesos en un bloque de curvas de proceso múltiple tendrán una referencia mediante este nombre único!

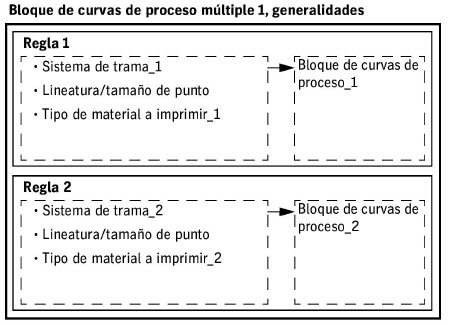

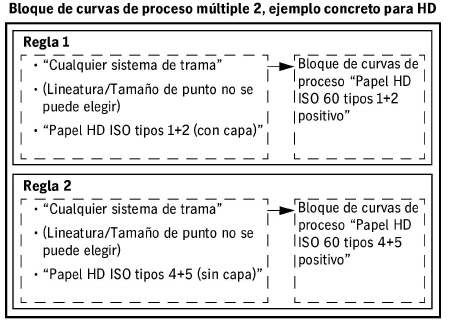

En las siguientes imágenes se representan -en un ejemplo y de manera esquemática- dos bloques de curvas de proceso múltiple. El ejemplo concreto para el bloque de curvas de proceso múltiple 2 muestra una regla para los dos diferentes tipos de material a imprimir como son el “Papel HD ISO tipos 1+2 (con capa)” y el “Papel HD ISO tipos 4+5 (sin capa)”. A los tipos de material a imprimir tan diferentes se asignan los bloques de datos de proceso adecuados para tipos de material estucado y no estucado.

A través del nombre del bloque de datos de proceso múltiple2 se puede hacer referencia a los dos bloques de curvas de proceso.

Bloques de curvas de proceso múltiple en bloques de datos de calibración.

Tan pronto haya definido un bloque de curvas de proceso múltiple éste estará disponible en la lista de selección del bloque de curvas de proceso cuando se cree un nuevo bloque de datos de calibra­ción; vea también Generar nuevo bloque de datos de calibración (calibración del proceso) . Allí elija, dado el caso, un bloque de curvas de proceso múltiple para un bloque de datos de calibración.

El mismo bloque de curvas de proceso múltiple se puede elegir para diferentes bloques de datos de calibración. El nombre de este bloque hace referencia a todos los bloques de curvas de proceso con­tenidos en él durante el procesamiento del pedido (siempre y cuando en la secuencia ImpositionOut­put se elige el mismo bloque de curvas de proceso múltiple; vea también Bloque de curvas de proceso múltiple en la secuencia ImpositionOutput ).

Ejemplo: Usted define en un bloque de datos de calibración el tipo de material a imprimir “Papel HD ISO tipos 1+2 (con capa)” y en otro bloque el tipo de material a imprimir “Papel HD ISO tipos 4+5 (sin capa)”. Para ambos bloques de datos de calibración puede seleccionar el mismo bloque de curvas de proceso múltiple predefinido “HD ISO 60”.

En el primer bloque de datos de calibración se utiliza para la calibración el bloque de curvas de pro­ceso “Papel HD ISO 60 tipos 1+2”. En el segundo bloque de datos de calibración se utiliza el bloque de curvas de calibración “Papel HD ISO 60 tipos 4+5”.

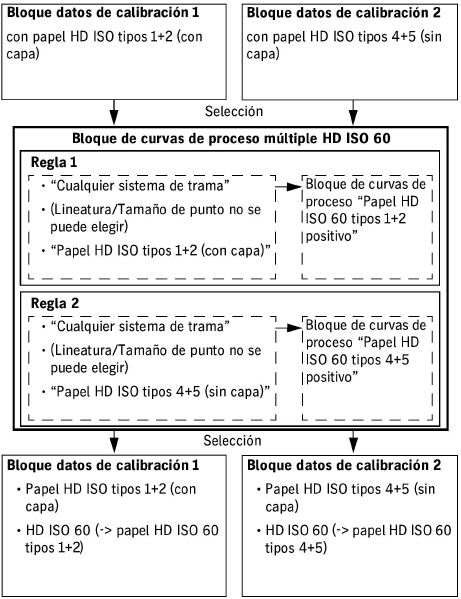

La siguiente figura muestra este ejemplo de manera esquemática:

Bloque de curvas de proceso múltiple en la secuencia ImpositionOutput

¿Cómo se puede seleccionar bloques de curvas de proceso múltiple para la calibración en Prinect Cockpit?

1.Abra la secuencia ImpositionOutput.

2.Elija la regla de calibración “Concordancia, sino cancelar”.

Luego de esto, para seleccionar un bloque de curvas de proceso estarán disponibles adicionalmente los bloques de curvas de proceso múltiple.

Aplicando bloques de curvas de proceso múltiple es posible -en base a los parámetros trama, linea­tura/tamaño de punto y tipos de material a imprimir- utilizar automáticamente el bloque de curvas de proceso adecuado durante el procesamiento de un pedido.
