Labelfire Primefire
Prinect Color Center vous offre la possibilité de visualiser le résultat du contrôle qualité dans Color Center mais aussi de le sortir sous forme de fichier PDF.

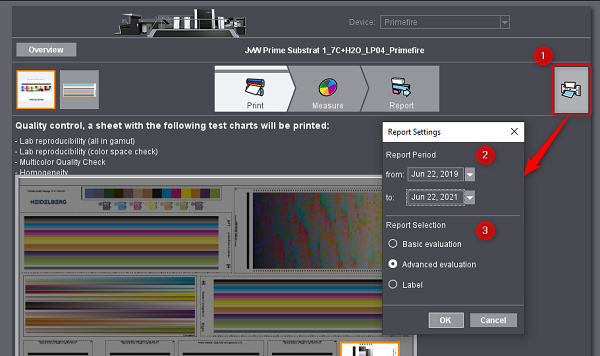

Cliquez sur le bouton « Imprimer le rapport qualité » [1]. Vous voyez alors apparaître une boîte de dialogue dans laquelle vous pouvez configurer votre rapport.
Sous « Période rapport » [2] indiquez les mesures que vous souhaitez voir intégrées dans le rapport. Sous « Sélection rapport », indiquez le niveau de détail souhaité ou si vous préférez sortir le rapport ssous forme d’étiquette sur une machine connectée.
Si vous choisissez « Analyse simple » ou « Analyse avancée », vous verrez s’afficher un aperçu avant impression :

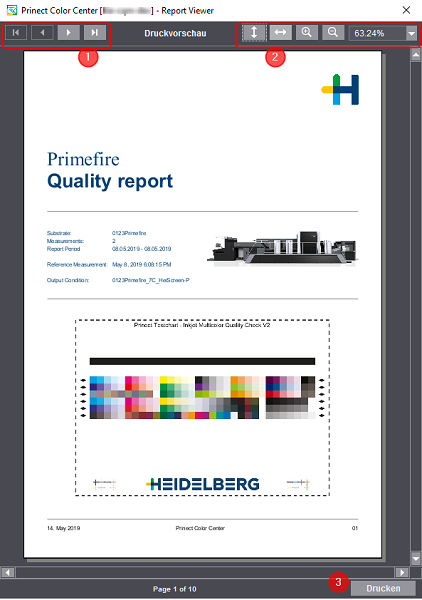

Les boutons [1] vous permettent de naviguer à travers les pages du rapport. Ajustez la taille de l’affichage avec les boutons [2].
Cliquez sur « Imprimer » [3]. Une boîte de dialogue apparaît pour sélectionner votre imprimante. Si vous souhaitez obtenir le rapport sous forme de fichier PDF, sélectionnez ici une imprimante virtuelle qui vous permettra d’enregistrer votre sortie d’impression en PDF.
Le rapport simple comporte les pages suivantes :
•Table des mesures - Analyse simple
Le rapport avancé comprend en plus :
•Table des mesures - Analyse avancée Stabilité machine / Stabilité processus
•Table des mesures - Analyse avancée : Atteinte valeur de consigne (Primefire uniquement)
•Diagrammes concernant la stabilité de la machine
•Diagrammes de stabilité du processus
•Diagrammes concernant le respect des valeurs de consigne (Primefire uniquement)
La page de couverture du rapport mentionne le nom et une photo de la presse utilisée. A côté figurent les informations suivantes :
•la désignation du substrat
•le nombre de mesures de contrôle
•la période durant laquelle les mesures ont été réalisées
•la date de la mesure de référence à laquelle se rapportent les mesures de contrôle
•la désignation de la condition de sortie
En-dessous est imprimée la forme test pour le contrôle qualité.
Définir un logo pour l’entreprise
Il est possible de remplacer le logo Heidelberg par celui de l’entreprise. Pour ce faire, le logo doit être enregistré au format PNG sous la dénomination « CompanyLogo.png » dans le dossier d’installation : C:\Program Files\Heidelberg\Prinect ColorCenter\.
Les dimensions et la résolution de l’image n’ont pas d’importance étant donné que le logo sera automatiquement redimensionné sur le rapport.
En l’absence de fichier « CompanyLogo.png », c’est le logo Heidelberg qui sera utilisé.
Table des mesures - Analyse simple
Le tableau mentionne toutes les mesures de contrôle réalisées et indique par un pictogramme si les valeurs de stabilité machine et de stabilité processus ainsi que celles concernant le respect des valeurs de consigne se situent dans la plage de tolérance.
Table des mesures - Analyse avancée Stabilité machine / Stabilité processus
Cette table comprend des indications complémentaires concernant la stabilité de la machine et la stabilité des processus. Voir aussi Tableau.
Table des mesures - Analyse avancée : Atteinte valeur de consigne
Cette table comprend des indications complémentaires concernant le respect des valeurs de consigne. Voir aussi Tableau.
Diagrammes concernant la stabilité de la machine
La stabilité de la machine est représentée par trois diagrammes : pour les valeurs tonales 40%, 70% et 100%. Pour les valeurs tonales 40% et 70%, les écarts de valeur sont indiqués en % et pour les aplats, l’écart ΔE00 par rapport à la mesure de référence est représenté. Le diagramme des aplats comprend en plus les valeurs pour le blanc du papier.
A côté des diagrammes, sur la forme test, les champs de couleur pris en compte dans l’analyse sont marqués.
Diagrammes de stabilité du processus
La stabilité du processus peut être évaluée à l’aide de l’écart moyen ΔE00 (par rapport aux valeurs de référence) calculé sur plusieurs champs de couleur et du 0,95-quantile. Le quantile 95% est la valeur ΔE00 sous laquelle se situent 95% de toutes les valeurs mesurées.
Diagrammes concernant le respect des valeurs de consigne
Il existe quatre diagrammes permettant de juger si les valeurs de consigne ont été respectées ou pas : Comme pour la stabilité du processus : un diagramme concernant la valeur Lab moyenne et le 0,95-quantile, sachant qu’ici on ne juge pas l’écart par rapport à la mesure de référence mais par rapport aux valeurs de consigne Lab. Par ailleurs, il existe aussi un diagramme concernant la balance des gris et l’écart ΔE00 du substrat par rapport au blanc papier de la feuille de référence.
Cette page indique les valeurs limites servant à classifier dans les quatre classes de tolérance (« A » à « D »).
