测量 - 检查印刷过程标准

图示‘印刷过程标准’

所有检查都集中在“测量”选项卡中，而所有参数设置都集中在“印刷过程标准”选项卡中。在状态栏中也显示所选择印刷过程标准的类型。




每一个 PSO（胶印工艺标准）类型都有一个单独的选项卡。所有 PSO 类型的颜色值和承印物设置都一样。

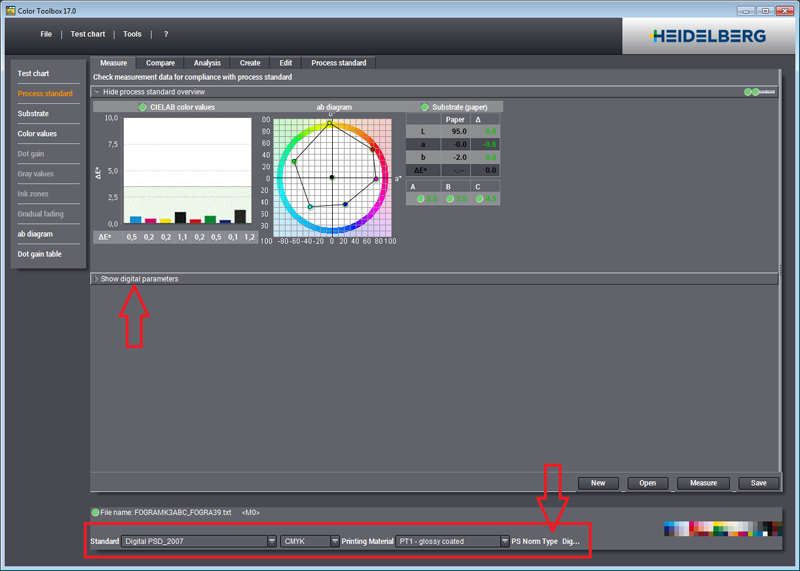

在图示例子中选择了一个数码印刷过程标准。因此只激活了数码印刷选项卡，而其他类型的选项卡禁用、关闭。上部整个区域的数据都根据选择的 PSO 类型进行调整。因为数码印刷分为三个质量等级，承印物部分也显示三个结果。

为了校准校样过程标准和数码印刷过程标准，需要一个内部参考文件。针对涂层承印物（纸张类型 1 和 2，借助将来的印刷过程标准 — PS1），内部参考文件一般是 FOGRA39L 文件，该文件描述 ISO12647-2 测试图（或 IT8.7/4）。

无涂层承印物的内部参考文件为 FOGRA47L 文件。

根据印刷过程标准检测测量数据

通过该图示，可以检查测量值是否在所选择印刷过程标准的公差极限内。印刷过程标准既可以是预设定的（ISO 12647-2 印刷过程控制），也可以是自创建的。




隐藏/显示印刷过程标准一览图

该一览图含有 9 个图示，可以最小化为一个标题行。点击这一行，可以重新显示或者隐藏一览图。

在该标题行的右边，用下列图标显示检查的结果：


无数值


所有数值都在公差范围内。


有多个数值在公差范围之外。

该分析针对的是所有已定义的印刷色（CMYK、复合色或专色），并用颜色名称（如果有的话）以及曲线图或条形图以相应颜色显示出来。

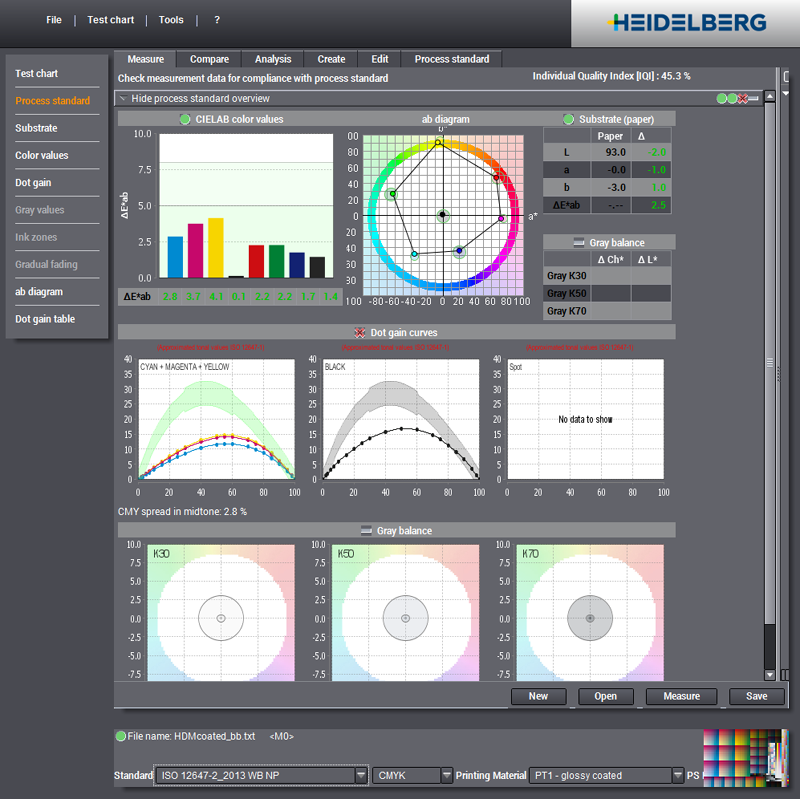

在一览图中显示下列图示：

•CIELab 颜色值:主色和次色以及三色灰（套印）的ΔE 条形图和表格

•ab 图表：ab 图层中的 CIELAB 颜色值图示

•承印物（纸张白度）：纸张白度和各自差值“Δ”的 Lab 值显示

•网点扩大曲线：以 10% 为步距的且针对 25% 和 75% 的显示，如果有的话

·CMYK：分为 CMY 和 K

·复合色：所有已定义的印刷色（CMYK 和红色（橘色），绿色和/或蓝色（紫色））

·专色：所有已定义的印刷色


提示：只有当除了颜色测量值之外还测量了光谱值和/或密度值，才显示网点扩大曲线（参见对话框“预设置 ＞ 测量”）。

•灰度平衡（表格）：显示三种灰度值“K30”、“K50”和“K70”（四分之一色调、中间调和四分之三色调）或者“K25”、“K50”和“K75”的色度差值“ΔCh”和亮度差值“ΔL”

•灰度平衡（图）：在三种灰度值（四分之一色调、中间调和四分之三色调）的 ab 图中的灰度平衡图示

也可以将这些图示打印为协议（“要打印的图＞印刷过程标准”）。
