Aspectos generales para la impresión

Al comparar bloques de datos de medición del color, el Color Toolbox calcula coeficientes de calidad, como por ejemplo parámetros estadísticos de evaluaciones ΔE (Delta E). Los resultados se muestran en distintas tablas y diagramas claros y se pueden imprimir como documentación. Con esto se posi­bilita el registro de protocolos de calidad, como se exige a las empresas certificadas.

La función de impresión se abre en todos las funciones principales del programa por medio del menú “Archivo > Imprimir”. Se abre la ventana de diálogo “Imprimir” en la que pueden elegir los diagramas y tablas -que se van a imprimir- activando el campo de selección correspondiente. Además puede realizar los ajustes del pedido (nombre y número del pedido, número del pliego y comentario).


Nota: La “Impresora de etiquetas (Dymo LabelWriter)” se puede seleccionar solamente en la función principal del programa “Medir” (vea también Labels a ser impresas ).

Ventana de diálogo 'Imprimir'

Con esta ventana de diálogo puede imprimir diversos diagramas y tablas o etiquetas. La selección y el contenido de los diagramas dependen de la función principal del programa en la que Ud. abre la función de imprimir. Después de elegir los diagramas deseados y de hacer clic en “OK” se genera y se muestra una vista previa de impresión que contiene -de forma consecutiva o en varias páginas- los diagramas elegidos, tablas de valores, reportes y protocolos.

En la parte inferior de esta vista previa de impresión se muestra el número de página actual y la can­tidad total de páginas.

Con el botón de comando “Imprimir” (ubicado en el borde derecho inferior) y dependiendo de la elección hecha y de su impresora, puede imprimir en papel los diagramas y tablas o los puede escri­bir en un fichero para archivarlos. Con un programa adecuado, como p. ej., Adobe Acrobat, puede generar un archivo PDF eligiendo “Adobe PDF” como impresora.

Con los símbolos con flecha del borde superior izquierdo puede avanzar o retroceder las hojas, o sal­tar hasta el comienzo o hasta el final de la vista previa de impresión.

En el borde derecho puede ajustar esta vista previa de impresión: página completa o parte de la página; con los símbolos de lupa puede ampliar o reducir escalonadamente o escoger en la lista un factor preajustado.

La función de impresión sólo está disponible si se han cargado como mínimo un archivo de valor de medición o un perfil. Las evaluaciones de calidad basadas en comparaciones (como por ejemplo  las representaciones de reporte) se imprimen con plantillas vacías, sies que los datos de referencia y de comparación no están abiertos al mismo tiempo. Los valores de medición correspondientes del archivo abierto se listan en la tabla correspondiente.

Diagramas a ser impresos

La siguiente tabla muestra las posibilidades existentes en las seis funciones principales del pro­grama, indicando qué diagramas y tablas se pueden imprimir:

Diagramas/tablas a ser impresas

Medir

Compa­rar

Analizar

Generar

Edición

Estándar del pro­ceso

Certificado de calidad de color



–


–

–

Estándar del proceso


–

–


–


Reporte de aumento de valor tonal



–


–

–

Zonas de entintado


–

–

–

–

–

Reducción de color


–

–

–

–

–

Diagrama xy

–


–


–

–

Diagrama ab

–


–


–

–

Diagrama La/Lb

–


–


–

–

Reporte ΔLab

–


–

–

–

–

Reporte CIE

–


–

–

–

–

Reporte de proof


-

–

–

–

–

Evaluación estadística

–


–

–

–

–

Tabla de valores



–


–

–

Propiedades del perfil

–

–

–

–

–

–

Reporte de análisis

–

–


–

–

–

Control de impresión continua según ISO 12647-2

–

–


–

–

–

Por favor considere las siguientes indicaciones:

•Algunos diagramas se pueden imprimir únicamente si se han cargado los datos correspondien­tes

•En la función principal “Comparar” del programa se pueden imprimir algunos diagramas y tablas cuando dos bloques de datos de medición o dos perfiles ICC hayan sido abiertos; en “Analizar” cuando una serie de datos esté abierta.

•Los diagramas xy, ab y La/Lb y las tablas de valores se pueden imprimir únicamente si existen datos de medición.

Activando los diagramas o tablas selecciona aquellos que desea imprimir. Si selecciona “Certificado de calidad de color” se activan automáticamente todos los diagramas y tablas que se pueden elegir. Además se crea una portada con los siguientes datos:

•Una ilustración de la forma de test utilizada o del elemento de control

•El/los nombre(s) del(los) archivo(s) cargado(s)

•Estándar del proceso utilizado y tipo de papel

•Datos del método de medición

•Datos del pedido/cliente


Nota: Preste atención a las indicaciones de la página al imprimir el certificado de calidad de color o la tabla de valores. Si se imprimen todos los valores de medición de color de una forma de test grande, serán necesarias por ejemplo más de 40 páginas DIN-A4

Número del pedido, Nombre del pedido, Número de pliego y Comentario,

A cada diagrama o tabla le puede asignar un número de pedido, un nombre de pedido, un número de pliego (si existe) y un comentario cualquiera que también se imprimen. Para hacerlo active los campos de opción y escriba el texto deseado en los campos de entrada.

Si no introduce ningún dato pero activa los campos de selección, se imprimirán líneas vacías que podrá llenar a mano posteriormente.

Labels a ser impresas

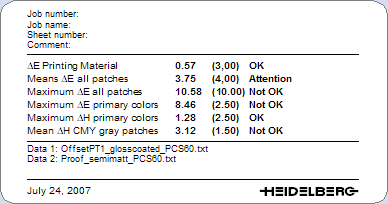

Si se ha conectado un LabelWriter de DYMO se podrá imprimir un reporte de Proof en etiquetas, que podrá usar para identificar los Proofs respectivos. La impresora de etiquetas se puede seleccionar solamente en la función principal del programa “Medir”. El requisito es que se haya ajustado un estándar de proceso Proof. En el diálogo de impresión se debe elegir la opción “Reporte de Proof”.







Nota: Para imprimir instale siempre el controlador más reciente del LabelWriter DYMO.

Modificar logotipo

Los diagramas y tablas de valores se imprimen con el logotipo de HEIDELBERG en el margen derecho inferior.

Ejemplo:




Ud. tiene la posibilidad de imprimir las páginas sin este logotipo o con su logotipo personal.

Proceda de la siguiente manera:

1.Genere un archivo en formato gif, jpg o png, que tenga el logotipo deseado.
La relación de página óptima para el logotipo es de 60:5.

2.Otorgue a este archivo el nombre “ReportImage.gif” (.jpg, o sino .png). Al hacerlo tenga cuidado de las mayúsculas y minúsculas; “R” e “I” tienen que ser mayúsculas.

3.Copie el archivo a este lugar:

“<Unidad>:\Color Toolbox\Color Tool xx.0\settings\preference”

Cuando imprima la próxima vez se imprimirá el logotipo deseado en vez del logotipo de HEIDELBERG. La escala de la imagen se ajustará automáticamente.


Nota: Si no se puede cargar la imagen, aparecerá el logotipo de HEIDELBERG. No se pre­sentará ningún mensaje de error. Si no se debe usar ningún logotipo, genere un archivo sin contenido con fondo blanco.
