Evaluación de datos de Image Control
A partir de la versión S22A_IC el Quality Monitor en Image Control será reemplazado por el reporte de calidad. Mediante la conexión de Image Control al Color Toolbox puede seguir aprovechando todas las funciones del Quality Monitor y tendrá posibilidades de representación adicionales para una amplia evaluación de calidad. Adicionalmente, la nueva función puede ser utilizada para analizar datos de medición.
Después de establecer la conexión con el directorio en el que Image Control guarda los datos de medición de color (en Image Control: “Integración/Sistema > Configuración Prinect > Analyze Point”) se pueden visualizar estos datos en el Color Toolbox en una representación ampliada para archivos de Image Control.
En todas las máquinas que escriben sus datos en este directorio una vez que se autoriza el pedido usted puede pasar de una máquina a otra así como pasar de un pedido a otro y dentro de los pedidos puede pasar de un pliego a otro.
De esta manera, las posibilidades de evaluación del Color Toolbox en “Medir” y “Comparar” también están disponibles para Image Control:
•Determinar si los datos del pedido están dentro del estándar deseado del proceso o dentro del rango de tolerancias permitido (vea Análisis en la pestañeta “Medir”)
•Comparar el pedido actual con pedidos precedentes que fueron impresos en la misma o en otra máquina (vea Comparar diferentes datos (pestañeta “Comparar”))
•Comparar cada uno de los pliegos de un pedido o diferentes elementos de medición
Con el Color Toolbox se puede entonces controlar de esta manera el proceso de impresión. Los distintos procedimientos permiten una una documentación y un control de calidad del proceso de impresión sistemáticos y sencillos.
El registro de los valores de medición se consigue mediante medios de control definidos. De este modo se puede acceder directamente y con facilidad a las mediciones espectrofotométricas de Image Control.
Las evaluaciones de calidad se basan en estándares de procesos ISO y en la comparación de estas evaluaciones con estándares guardados previamente o definidos por usted. Adicionalmente a las evaluaciones conocidas del Quality Monitor de Image Control también existe la posibilidad de evaluaciones basadas en bloques de datos de medición del color de formas de test y de elementos de control definidos (p.ej. ISO 12642/ANSI IT8.7, ECI 2002, CGATS, HDM, Ugra/FOGRA).
Cuando se hace entrega de una impresora, los elementos de control pueden imprimirse, pero no utilizarse. Los elementos se calibran y se comparan con los requisitos del proceso. De este modo, puede comprobarse si el proceso de impresión se encuentra en el estándar del proceso.
Al comparar bloques de datos de medición del color se calculan coeficientes de calidad, como por ejemplo parámetros estadísticos de evaluaciones ΔE.

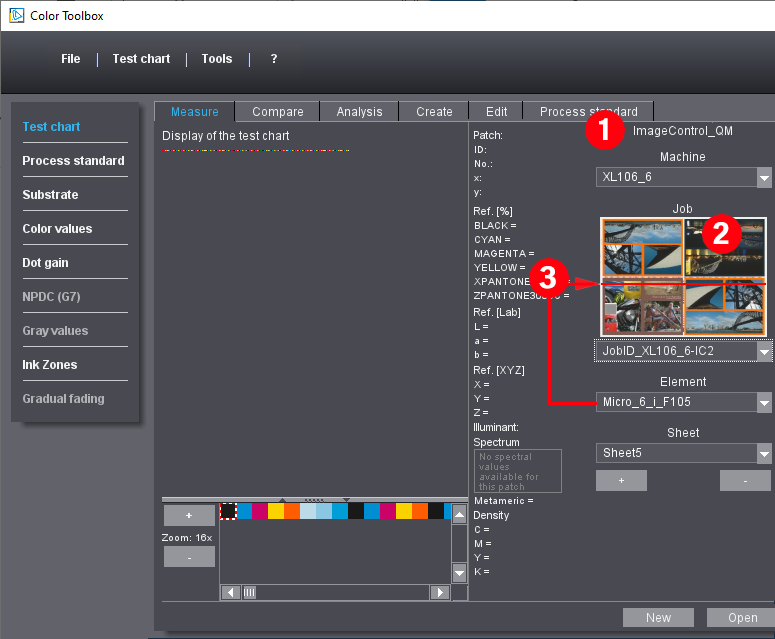

Visión general de la ampliación de la interfaz de usuario de Image Control
En el área de Ia derecha puede ver la indicación ampliada para Image Control (1).
Si Image Control 4 (a partir de la versión S22A_IC) ha suministrado una imagen de vista previa, esta se muestra por encima de los campos de selección. Si no se ha suministrado ninguna imagen de vista previa o si los datos proceden de Image Control 2 o 3, la vista previa se representará como zona gris en el tamaño del pliego. (2)
De manera análoga al monitor de calidad interno de Image Control la posición del elemento de medición seleccionado se muestra en la vista previa como barra roja (o verde en la imagen de comparación). (3)
Los campos de selección están estructurados jerárquicamente, es decir, usted selecciona primero en el campo superior la máquina, y luego el pedido impreso en esta máquina. A continuación se ofrecen todos los elementos de medición utilizados en el pedido así como también, dado el caso, varios pliegos del pedido.
Aquí puede cambiar cómodamente entre los pliegos de un pedido usando el botón +/- (4).
