Representación 'Forma de test'

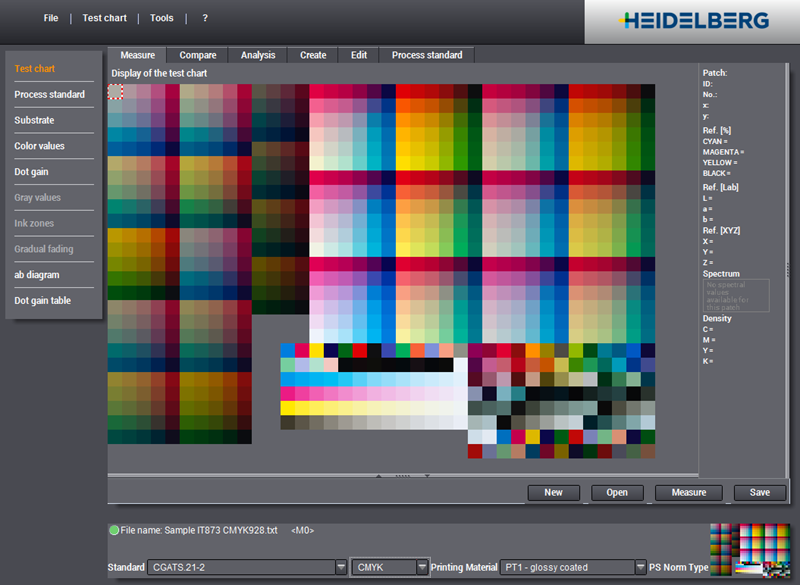

Representación de la forma de test
En esta vista se muestra el archivo de forma de test actualmente cargado con campos de color. El número de campos de color depende del tipo de la forma de test/elemento de control.
Los campos de color se representan en el monitor lo más fieles al color posible (lo que depende de la profundidad del color y de la adaptación al monitor).
Campo, Ref. [%], Ref [Lab], Ref [XYZ], Espectro, Densidad
Si coloca el puntero del ratón en un campo de color o lo activa con un clic (el campo se marca con un recuadro de color rojo-blanco), además del campo de color se mostrarán las siguientes informaciones y valores de referencia:
Nota: Si en el archivo de valores de medición se ha definido el “COLOR_NAME”, este nombre del color se mostrará en la parte superior y también se escribirá en el archivo de exportación cuando se exporten datos de medición.
•“Campo”: Visualización de informaciones para el campo actual en la forma de test o elemento de control
·“ID” = Número del campo, p. ej. “N 18”
·“Núm.” Número del campo, p. ej. “205”
·“x” = Número de la columna, p. ej. “18”
·“y” = Número de la hilera, p. ej. “14”
•“Ref. [%]”: Visualización de los valores de porcentaje de trama de cyan, magenta, amarillo y negro para el campo actual.
•“Ref. [Lab]”: Visualización de los valores Lab para el campo actual.
•“Ref. [XYZ]”: Visualización de los valores XYZ para el campo actual.
•“Espectro”: Visualización de los valores espectrales para el campo actual. Si no hay valores espectrales disponibles se mostrará la nota correspondiente.
•“Densidad”: Visualización de los valores de densidad absolutos o relativos de cyan, magenta, amarillo y negro para el campo actual.
Nota: La indicación de la densidad (absoluta o relativa) se selecciona en la ventana de diálogo “Preferencias” (pestañeta “Medición”).
