Representación 'Zonas de entintado'

La “Representación de las zonas de entintado” se puede mostrar, si por ejemplo evalúa la “Forma de test de Color Calibration” con el elemento de control correspondiente (vea Cargar una forma de test compuesta). También puede utilizar un elemento de medición del color con información sobre las zonas de entintado, que contiene campos de tonos llenos en cada zona de entintado.

Para la evaluación se pueden usar aquí, por ejemplo, las franjas de control de impresión existentes en cada pliego de impresión.

Con la representación puede comprobar la constancia de color de un pliego de impresión. La cons­tancia de color muestra si la aplicación de color es uniforme en todas las zonas de entintado.

La visualización gráfica de los valores ΔE está preconfigurada. En la lista de selección puede elegir las siguientes representaciones:

Visualización de los valores de densidad

Visualización de los valores ΔE

Visualización de los valores de densidad en forma de tabla

Visualización de los valores ΔE en forma de tabla

En la representación de las curvas se muestra la curva estándar (línea continua en el color corres­pondiente) y el rango de tolerancia (verde) del estándar del proceso. La visualización y selección del estándar del proceso deseado la puede fijar en la función principal “Estándar del proceso” del pro­grama. Aquí también puede cambiar el rango de tolerancia, si fuera necesario.


Nota: En la ventana de diálogo “Preferencias > Tol [%]” puede configurar los valores de tolerancia para zonas de entintado y reducción del color. Los valores de tolerancia para la evaluación de densidad no están referidos al estándar el proceso. Aquí define un valor límite que se refiere a una gráfica de evaluación que se muestra en la representación individual (vea Visualización de los valores de densidad).
En las representaciones individuales de las evaluaciones de ΔE se representa la tolerancia del estándar del proceso para el color seleccionado.

Visualización de los valores de densidad

En la representación gráfica se muestran las curvas de densidad de tonos llenos para todos los cana­les de color definidos dependiendo de las zonas de entintado. Para los cuatro colores primarios: negro (DV BLACK), cyan (DV CYAN), magenta (DV MAGENTA) y amarillo (DV YELLOW) se muestran también los rangos de tolerancia del estándar del proceso de color verde.
En el eje horizontal se han aplicado las zonas de entintado utilizadas (posición en el pliego de impre­sión) y en el eje vertical las densidades de los tonos llenos medidas. La línea discontinua indica el valor medio para todas las zonas de entintado utilizadas para el color correspondiente.

En una representación es posible visualizar curvas de densidad de tonos llenos para ocho colores como máximo. Sin embargo, con las franjas de medición de color “Prinect_6S” y “Prinect_6S+” puede controlar los valores de densidad para un máximo de 12 colores. “Prinect_6S” contiene los seis primeros colores definidos, “Prinect_6S+” contiene todos los demás colores. El orden de los colores está orientado en base a la definición de las unidades de impresión (p. ej. en Image Control).

Haciendo clic en un lugar deseado dentro de la zona de representación de un canal de color se cam­bia a la representación individual correspondiente de este color con escala.

A la derecha de la curva se muestra en un gráfico la desviación porcentual máxima del valor medio para este canal de color.

En la ventana de diálogo “Preferencias > Tol [%]” puede configurar los valores de tolerancia para las zonas de entintado. De esta manera define un límite hasta el que se puede aceptar la desviación por­centual máxima del valor medio. En el gráfico se representa como una zona verde. La zona roja señala el área por encima del valor de tolerancia predefinido.

Visualización de los valores Delta E

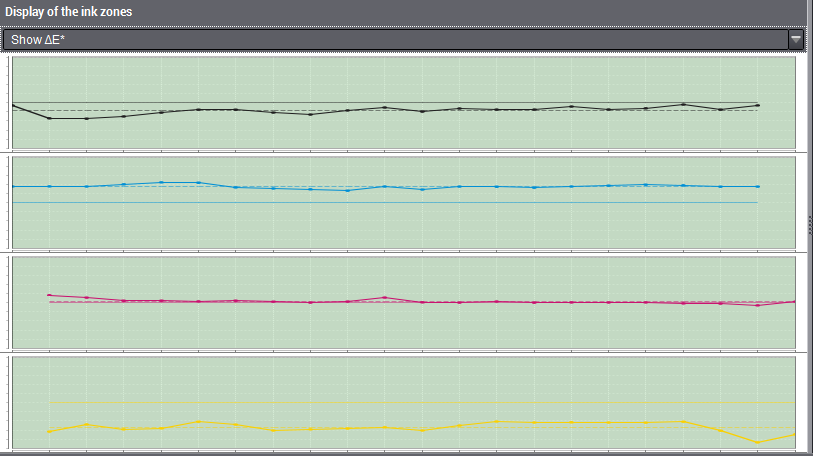

En la representación gráfica se muestran los valores ΔE para todos los canales de color definidos dependiendo de las zonas de entintado.

Para los cuatro colores primarios: negro (ΔE BLACK), cyan (ΔE CYAN), magenta (ΔE MAGENTA) y amarillo (ΔE YELLOW) también se muestran de color verde los rangos de tolerancia del estándar del proceso.

En el eje horizontal se han aplicado las zonas de entintado utilizadas (posición en el pliego de impre­sión) y en el eje vertical los valores ΔE calculados. La línea discontinua indica el valor medio para todas las zonas de entintado utilizadas para el color correspondiente.

En una representación es posible visualizar los valores ΔE para ocho colores como máximo. Sin embargo, con las franjas de medición de color “Prinect_6S” y “Prinect_6S+” puede controlar los valo­res ΔE para 12 colores como máximo. “Prinect_6S” contiene los seis primeros colores definidos, “Pri­nect_6S+” contiene todos los demás colores. El orden de los colores está orientado en base a la defi­nición de las unidades de impresión (p. ej. en Image Control).

Haciendo clic en un lugar deseado dentro de la zona de representación de un canal de color se cam­bia a la representación individual correspondiente de este color con escala.

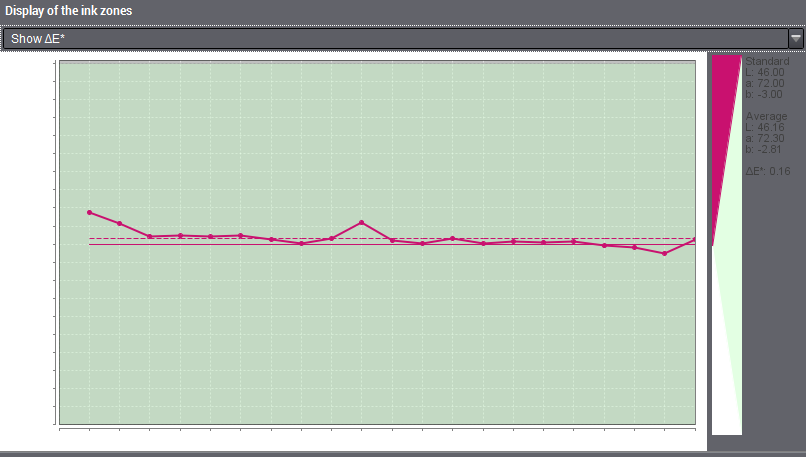

Ejemplo: Representación individual de los valores ΔE para magenta

A la derecha de la curva se muestran los valores Lab del estándar del proceso seleccionado y los valores medios (average) calculados a partir de los valores Lab reales. La tolerancia del estándar del proceso se representa en verde claro.

Visualización de los valores de densidad en forma de tabla

En la tabla se listan todos los valores de densidad de tonos llenos disponibles de los canales de color definidos disponibles para cada zona considerada. Además, junto a cada uno, se muestra la desvia­ción calculada del valor medio. Con las barras de desplazamiento se puede desplazar la zona de visualización visible hacia arriba o hacia abajo.

Visualización de los valores Delta E en forma de tabla

En la tabla se listan todos los valores ΔE disponibles de los cuatro colores primarios cyan, magenta, amarillo y negro. Además, junto a cada uno, se muestra la desviación calculada del valor medio. Con las barras de desplazamiento se puede desplazar la zona de visualización visible hacia arriba o hacia abajo.
