Optimización del equilibrio de gris

La ventana de diálogo “Optimización de equilibrio de gris” se puede abrir por medio del menú “Extras” en todas las funciones principales del programa.

En esta ventana de diálogo de la optimización del equilibrio del gris se pueden calcular los datos de optimización de equilibrio de gris necesarios para la calibración del proceso.

La optimización del equilibrio de gris se puede aplicar cuando se detecta que hay que corregir cons­tantemente a mano la reproducción del gris en la máquina de imprimir.

Con la optimización del equilibrio del gris se optimizan las calibraciones de procesos existentes para que gocen de un mejor equilibrio del gris. Para ello, en los pedidos de producción se imprimen tam­bién Minispots adecuados (ECI_GrayCON_L, M o S). Actualmente, cuando se imprime según la espe­cificación G7 se usa aquí una nueva franja de control de la impresión compatible con la especifica­ción G7. Estos datos de medición se evalúan en Color Toolbox; luego se calculan los datos de la corrección para la calibración del proceso. A continuación, estos datos se importan en el Calibration Tool y se combinan con la calibración del proceso existente. Luego se expone un nuevo juego de plan­chas y se hace una impresión de prueba para controlar el aumento del valor tonal y el equilibrio del gris.

Para el control visual y el control en base a una medición técnica la ECI ha desarrollado junto con BVDM unas franjas de control de grises para las condiciones de impresión usuales. Para ello, para campos negros definidos (30%, 50%, 70%) se han averiguado los valores de color del soporte de impresión y se han calculado combinaciones de colores claros iguales del perfil ICC. Estos dos cam­pos (campo negro, campo gris de color) fueron colocados uno al lado del otro de modo que pudieran ser comparados visualmente. También se puede hacer una comparación en base a una medición téc­nica, la cuál se realizó en Quality Monitor.

Optimización del equilibrio del gris en el flujo de trabajo Pri­nect

Imprimir Minispots

•Colocar en proceso calibrado

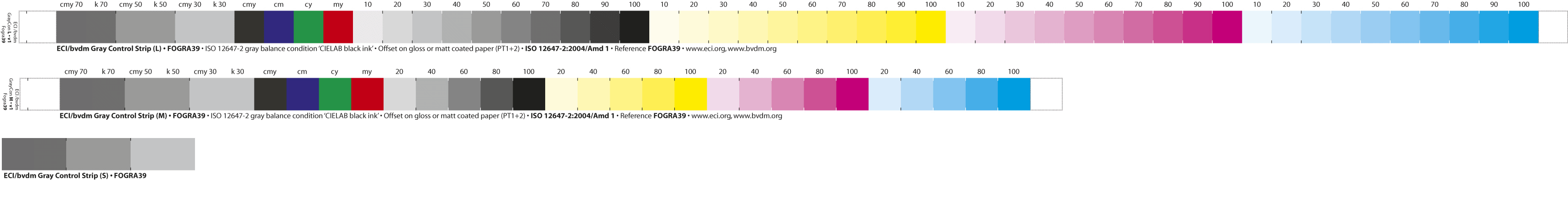

•Usar ECI_GrayCon_L/M/S (vea Elementos 'ECI_GrayConL', 'ECI_GrayConM' y 'ECI_GrayConS' con 52, 32 ó 6 campos de color) cuando se imprime según ISO 12647-2 o según el estándar de proceso de impresión Offset; o usar una franja de control de impresión G7 cuando se imprime según la especificación G7.

Optimización de equilibrio de gris

Los datos de medición de los Minispots y la condición de referencia de impresión se utilizan en la Profile Tool para el cálculo de los datos de la corrección.

Datos de corrección

Los datos de corrección se guardan en el Color Toolbox y se importan en el Calibration Tool.

Calibration Tool

En el Calibration Tool se optimiza la calibración del proceso existente por medio de los datos de corrección del Color Toolbox.

Flujo de trabajo Prinect

La nueva calibración se activa para la salida de las planchas.

Modo de proceder

1.Los datos de medición de los Minispots se verifican en el Quality Monitor con la función princi­pal “Analizar” del programa. Para hacer esto se deben utilizar los datos de medición de cinco a ocho pliegos de impresión. En un caso ideal deberían posicionarse dos elementos de control ECI-GrayCON_xx en cada pliego de impresión. Los valores extremos de los datos de medición serán desactivados; los demás bloques de datos serán promediados para generar los datos de corrección.

2.Mediante el menú “Extras” se abre la “Optimización de equilibrio de gris”. Primero hay que abrir el perfil de referencia del proceso destino y luego los datos de medición promediados anterior­mente. Luego se calculan los valores de la corrección que se muestran en la tabla de la derecha. Finalmente se guardarán los datos de la corrección.

3.En el Calibration Tool hay que abrir la calibración del proceso correspondiente al proceso. En “Modificación de curvas” y “Corrección del equilibrio del gris” se abre una ventana para impor­tar los datos de la corrección. Luego de que estos datos de corrección se han incluido en el cál­culo se expone un nuevo juego de planchas y se imprime otra vez el equilibrio del gris mejorado para que sea controlado.

Nuevos Minispots para la evaluación del equilibrio del gris

Para evaluar el equilibrio del gris existen adicionalmente cuatro variedades de un nuevo Minispot:

•PCM_GrayConL_i1_39: Clase de papel 1 y 2, capa brillante y mate

•PCM_GrayConL_i1_43: Trama NP, clase de papel 1 y 2, capa brillante y mate

•PCM_GrayConL_i1_44: Trama NP, clase de papel 4, blanco, no estucado

•PCM_GrayConL_i1_47: Clase de papel 4, blanco, no estucado

Este Minispot tiene la ventaja de tener 10 campos de color para cada canal de color, además 6 cam­pos de color para la evaluación y cálculo del equilibrio del gris: K30, K50, K70 así como CMY30, CMY50 y CMY70. Estas franjas se pueden medir con el X-Rite EyeOne (strip) en dos procesos de medición.
