Représentation de la forme test

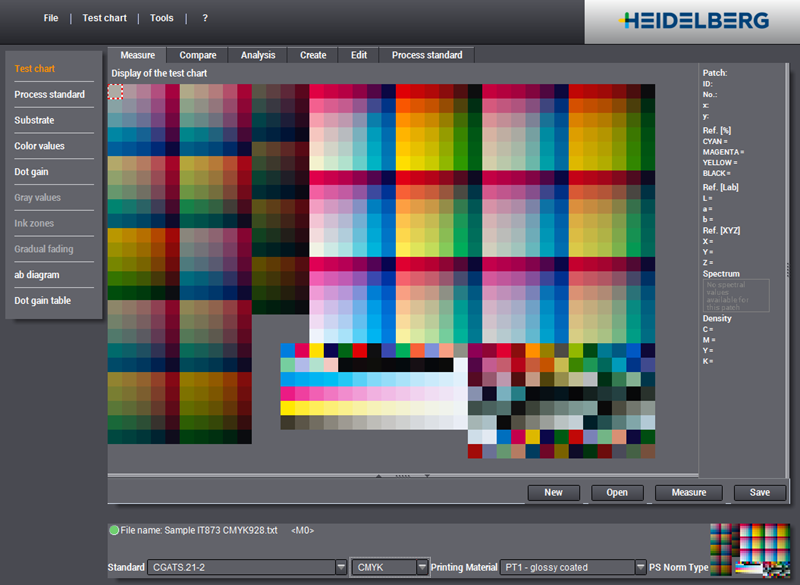

Cet affichage montre le fichier de forme test actuellement chargé sous forme de champs de couleur. Le nombre de champs de couleur dépend du type de la forme test/l’élément de contrôle.
Les champs de couleur sont représentés au moniteur dans un rendu couleur aussi fidèle que possible (en fonction de la profondeur de teinte et de l’étalonnage du moniteur).
Champ, Réf. [%], Réf [Lab], Réf [XYZ], Spectre, Densité
Si vous pointez sur l’un des champs de couleur à l’aide de la souris ou si vous en activez un en cliquant dessus (il apparaît alors encadré l’une ligne rouge et blanche), vous voyez alors s’afficher à côte du graphique les informations et valeurs de référence suivantes :
Remarque : Si, dans le fichier des mesures, le « COLOR_NAME » est défini, ce nom de couleur sera indiqué tout en haut et enregistré dans le fichier d’exportation si les données mesurées sont exportées.
•« Champ » : informations concernant le champ sélectionné dans la forme test ou l’élément de contrôle
·« ID » = numéro du champ, par ex. « N 18 »
·« N° » = numéro du champ, par ex. « 205 »
·« x » = numéro de colonne, par ex. « 18 »
·« y » = numéro de ligne, par ex. « 14 »
•« Réf. [%] » : pourcentage de Cyan, Magenta, Jaune et Noir du champ sélectionné.
•« Réf [Lab] » : valeurs Lab du champ sélectionné.
•« Réf [XYZ] » : valeurs XYZ du champ sélectionné.
•« Spectre » : valeurs spectrales du champ sélectionné. En l’absence de valeurs spectrales, un commentaire s’affichera en ce sens.
•« Densité » : valeurs de densité absolues et relatives de Cyan, Magenta, Jaune et Noir du champ sélectionné.
Remarque : Le type de densité (absolue ou relative) affiché est à paramétrer dans la boîte de dialogue « Préférences » (onglet « Mesure »).
