표시 'NPDC (G7)'

전제조건: "NPDC” 표시는 프로세스 표준으로 G7 표준이 선택되어 있는 경우에만 선택할 수 있습니다.

"NPDC"(“Neutral Print Density Curve", 중성 인쇄 농도 커브)는 CMY(병합됨) 및 K(검정)에 대해 구분되어 표시됩니다. G7 사양은 서로 다른 출력 장치에서 출력을 중성으로 표시하는데 사용되는 표준 회색조 커브를 정의합니다.

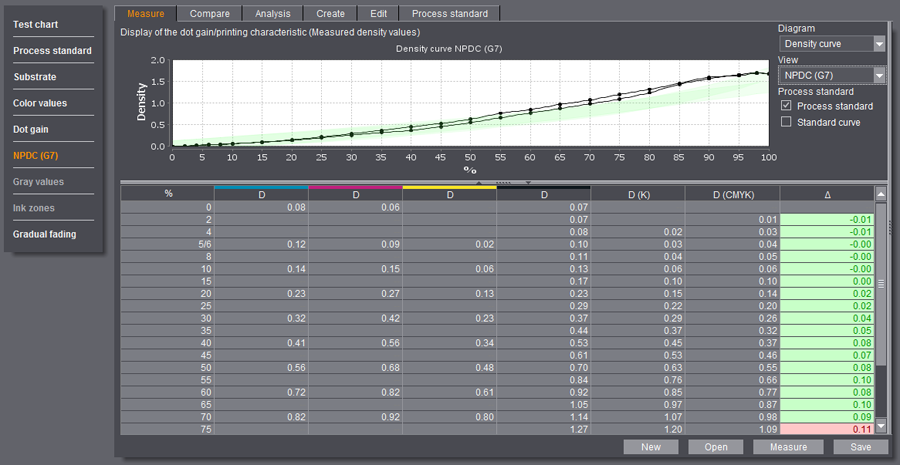

커브 표시에서 "L*"의 값, 농도 또는 그레이 밸런스를 선택해서 나타낼 수 있습니다. 하부에 있는 표에는 모든 개별 농도 값이 C, M, Y, K 및 두 그레이 스케일에 대해 표시됩니다. 여기서는 개별 값이 허용오차 밖에 있는 지의 여부도 식별할 수 있습니다(Δ 열의 빨간색 표시된 필드).

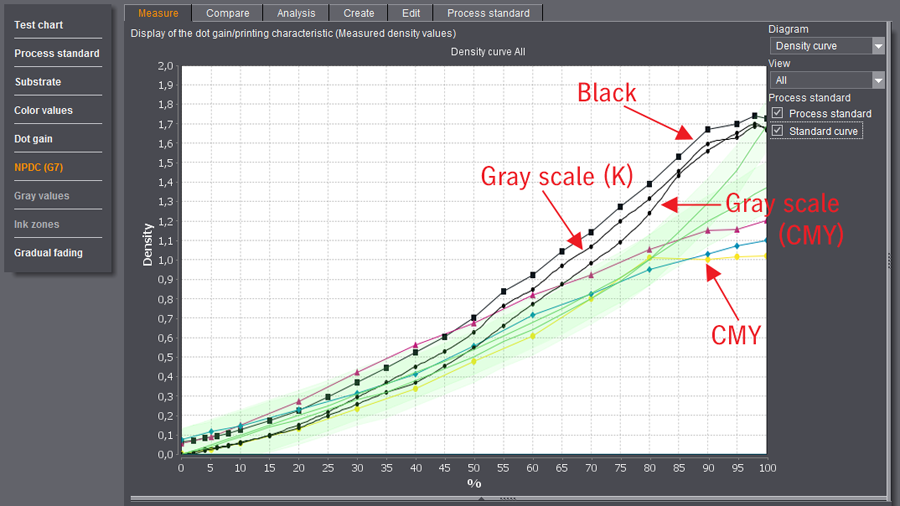

“표시”에서는 그레이 스케일 CMY 및 K와 CMYK에 대한 농도 커브를 개별적으로 표시할 수 있습니다. "NPDC (G7)" 보기에서는 두 개의 그레이 스케일 커브를 동시에 나타냅니다.

다이어그램 유형 “L* 커브” 선택 시 K 및 CMY의 그레이 웻지를 표준 커브(녹색)과 비교하여 표시할 수 있습니다. “프로세스 표준”도 표시할 경우에는 표준 커브에 대한 허용오차 범위가 표시되며 검출된 값이 프로세스 표준 내에 있는지의 여부를 빠르게 식별할 수 있습니다.

"그레이 밸런스" 다이어그램에서 크로마 값 dCh, 가중된 크로마 값, 회색 필드와 유채 회색 필드의 차이를 살펴봄으로써 유채 회색 필드의 그레이 밸런스를 점검할 수 있습니다.

또 다른 표시에서 가중된 크로마 값 wdCh를 이용하여 유채 회색 필드의 a 성분과 b 성분을 비교할 수 있습니다.

배경

유럽 내 Fogra에 따른 평가가 특히 색조 값 증가 곡선 및 원색, 이차 색상 및 용지 백색을 평가하지만 꼭 그레이 밸런스를 평가하는 것은 아닌 반면, G7 방식에서는 그레이 밸런스를 우선으로 합니다. 이를 위해 CMY 트리플렛이 정의되며, 이것은 어떤 경우에도 중성 회색을 발생해야 합니다(“Grayscale Compliance”). 두 번째 단계가 되어야 원색 및 이차 색상이 의미를 가집니다(“Targeted Compliance”).

G7은 북남미 및 아시아에 널리 확산되어 있으며, 상용 오프셋 인쇄 분야에서 ISO 12647-2의 요구사항을 충족하도록 만들어졌습니다. G7의 보정 및 프로세스 제어 방식은 색조 값 증가에 대한 별도의 값들을 단 하나의 그레이 밸런스 대상 값으로 대체합니다. CTP 커브가 CMY 스케일의 기본 정의된 그레이 밸런스 커브와 검정 스케일의 별도 커브에 맞게 조절됩니다.

G7 사양은 측정된 중성 농도와 인쇄된 그레이 스케일의 원래 스크린 백분율 값 간의 비율을 지정하는 중성 인쇄 농도 커브(NPDC)를 이용하여 색조를 정의합니다.

허용오차

허용오차를 확인하기 위해 NPDC의 정확도를 CMY 전용 및 L*에서 G7 P2P 공칭 값의 검정 그레이 스케일 전용에서 측정합니다. 그레이 밸런스의 정확도는 CMY 전용 그레이 스케일에서만 측정됩니다. 인쇄 방식에 따라 허용오차는 서로 다릅니다. 가장 좁은 허용오차는 가중된 평균 값 Δl*이L*이 1.5 미만에 있어야 하고 CMY와 K의 스케일 값이 3 ΔL*를 넘어서는 안 되는 교정에 적용됩니다. 가중된 평균의 ΔCh* 및 CMY 스케일 값에 대해 같은 값이 적용됩니다.

테스트 차트

테스트 차트로 G7-P2P51(기존의 P2P25, 이제는 ISO2013 값으로)이 사용되며, 이 차트는 RGB와 CMY의 색조 값용 각 3줄 외에 CMY로부터 구축된 회색 값을 위한 9줄을 가지고 있습니다.

TC1617 테스트 차트도 사용할 수 있으며, 이 차트는 IT8.7/4 테스트 차트와 P2P51과의 조합으로 형성됩니다.

주: P2P51을 측정하기 위해서는 측정 조건 M1을 권장합니다.

"도구 > 그레이 밸런스 보정” 기능을 사용하면 이 측정 데이터를 기반으로 하여 그레이 밸런스를 위한 해당 보정을 생성할 수 있습니다(기본적으로 13개의 마커 사용).
