Informe de operación "Secuencia"

El informe de operación "Secuencia" muestra el desarrollo de los valores de medición Delta E, den­sidad y aumento del valor tonal. Los resultados de medición se representan de la misma forma en la que el operador los ve en el dispositivo de medición. De esta manera, el informe sirve como base de discusión entre el director de producción (operador del Cockpit) y el operador de la máquina de imprimir.

Requisitos

Vea Requisitos.

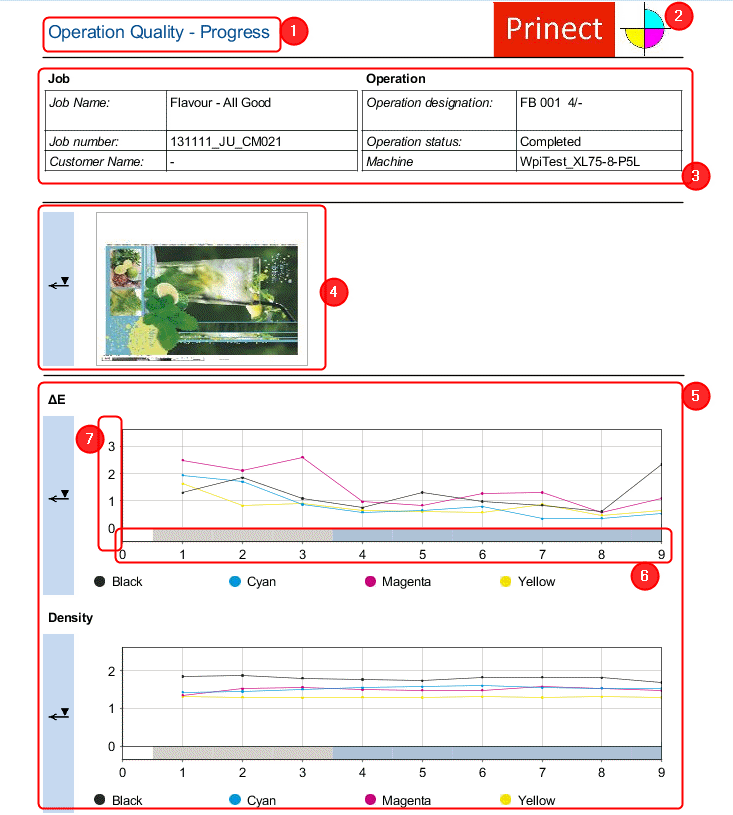

Informe "Secuencia"




Título del informe (1)

Logotipo que usted ha elegido (2). Vea Logotipo

Datos de encabezado (3):

•Información sobre el pedido

•Información sobre la operación

Thumbnails para la impresión de blanco y la retiración (4)

Diagramas para Delta E y densidad para la impresión de blanco y para la retiración (5):

•Eje X (6):

·Representación de las fases de impresión Inicialización (gris) y Producción buena (azul)
La fase de impresión "Inicializar" se muestra solamente cuando en las preferencias están activadas las mediciones para pliegos de maculatura (vea Preferencias - Informes de calidad).

·División del eje en "Medición", "Hora" o "Impresiones".
Las magnitudes de referencia se basan en las preferencias (vea Preferencias - Informes de calidad).

•Eje Y (7):

·División del eje Y en: Diferencia de color Delta E / Densidad en %

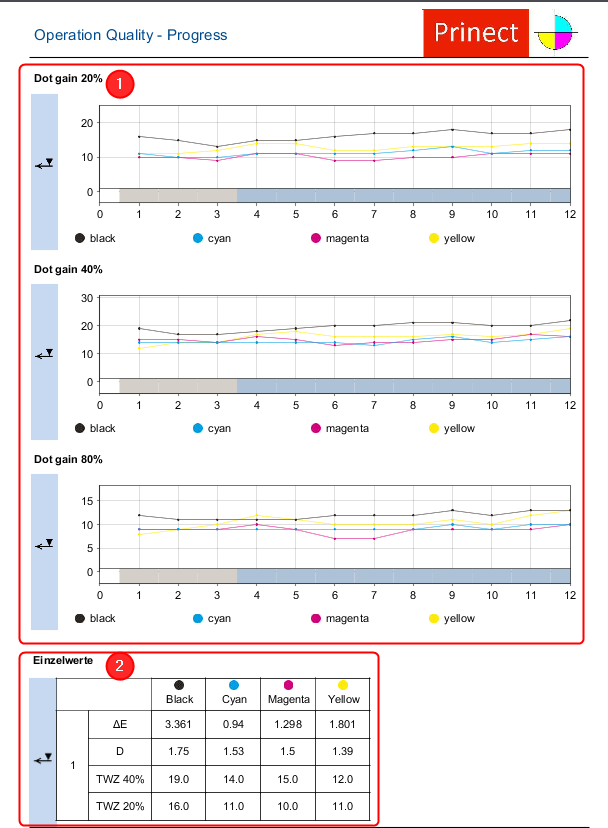

•Aumento del valor tonal (1):

•Representación del aumento del valor tonal para todos los aumentos de valores tonales medi­dos.

•Mediciones individuales (2):
Representaciones de valores medidos para el aumento del valor tonal, Delta E y densidad para cada medición.
Estas mediciones individuales se muestran solamente cuando esto se ha activado en las prefe­rencias (vea Preferencias - Informes de calidad).
