Rapporto dell’operazione «Riepilogo»

Il rapporto dell’operazione «Riepilogo» mostra l’analisi della qualità per una operazione selezionata in base allo standard di stampa preimpostato. Da un lato si confronta il foglio OK selezionato con il set di inchiostri umidi dallo standard di stampa e si analizzano sulla base della tolleranza dallo stan­dard della stampa. Dall’altro tutte le successive misurazioni durante la produzione vengono confron­tate con il foglio OK ed analizzate sulla base della variazione dallo standard di stampa.

A differenza della «Qualità dell’ordine» il rapporto «Riepilogo» mostra i valori realmente misurati.

Nota: Potete modificare lo standard di stampa preimpostato nelle preimpostazioni dell’Ana­lyze Point. Vedi Preimpostazioni - Rapporti di qualità.

Condizioni

Vedi Condizioni.

Criteri di valutazione

Foglio OK

Permette di selezionare quale foglio misurato si deve utilizzare come foglio OK per l’analisi della qua­lità. Se l’operazione ha una bianca e una volta, è possibile selezionare rispettivamente un foglio misu­rato.

Il foglio OK qui selezionato sarà utilizzato come segue:

•Nella «Qualità dell’ordine» e nel rapporto dell’operazione «Riepilogo» il foglio OK viene analiz­zato in base allo standard di stampa preimpostato.

•Nella «Qualità dell’ordine» e nel rapporto dell’operazione «Riepilogo», per il controllo della pro­duzione vengono considerati solo fogli misurati che vengono stampati in base al foglio OK sele­zionato.

Per default, il foglio da stampa seguente è selezionato come foglio OK:

•Con Prinect Axis Control e Prinect Inpress Control vale:
Fino a Prinect 2017, è il primo foglio dopo l’attivazione del contatore dei fogli buoni che viene selezionato. A partire dalla versione Prinect 2017 e da una versione Prinect Press Center 15B.02 è il foglio da stampa definito dall’operatore come foglio OK allo strumento di misura che viene selezionato. Se l’operatore non ha definito alcun foglio, è il primo foglio dopo l’attivazione del contatore dei fogli buoni che viene selezionato.

•Per Prinect Image Control vale:
È il primo foglio dopo l’attivazione del contatore dei fogli buoni che viene selezionato.

Significato dei valori rappresentati di un foglio OK:

•Il primo valore indica il numero di fogli buoni al momento della misurazione.

•Il secondo valore indica il numero di tutti i fogli da stampa (fogli buoni e scarti) al momento della misurazione.

•Il valore tra parentesi indica il numero di misurazione.

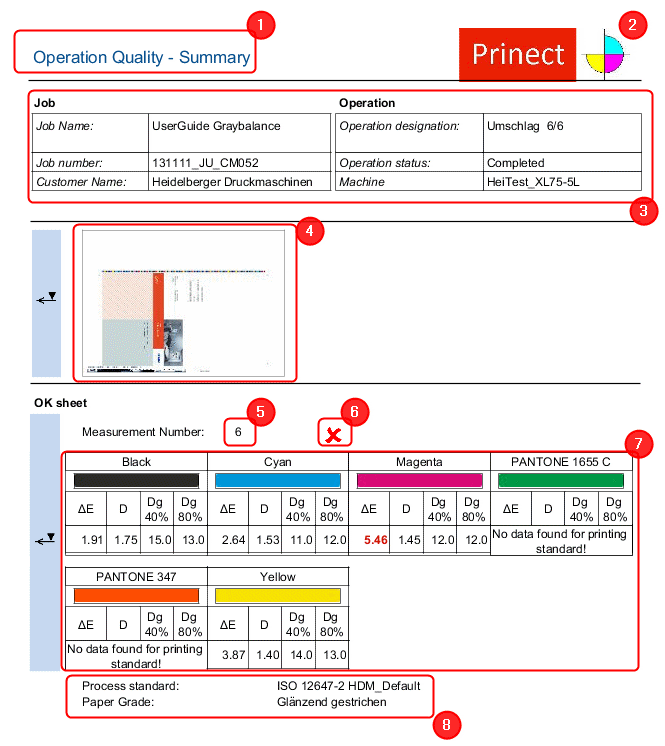

Rapporto «Riepilogo»

Titolo del rapporto (1)

Logotipo che si è selezionato (2). Vedi Logotipo

Dati intestazione (3):

•Informazioni sull’ordine

•Informazioni sull’operazione

Miniature per bianca e volta (4)

Foglio OK:

•Numero di misurazione (5):
Numero del foglio misurato che viene utilizzato per l’analisi della qualità. È selezionato standard il primo foglio misurato. Tramite il criterio di valutazione «Foglio OK» nella navigazione a sinistra potete selezionare manualmente un altro foglio OK.

•Analisi del foglio OK (6):
Analisi del foglio OK tramite l’icona Stato (vedi Icone Stato). Per l’analisi, il foglio OK viene confrontato con il valore del set di inchiostri umidi dallo standard di stampa.

Nota: Per l’analisi vengono considerati solo i valori misurati registrati qui nella tabella. Se p.es. non sono disponibili valori misurati per l’aumento del punto (tratto «-» nella cella), questo viene valutato automaticamente con «OK».

•Tabella con i risultati di misurazione per ogni colore (7):
Risultati di misurazione per Delta E, Densità e Aumento del punto per ogni colore del foglio OK.

·Valore misurato rosso
Questo valore si trova fuori tolleranza consentita nello standard di stampa selezionato.

·Tratto «-» nella misurazione:
Questo valore non è stato misurato dall’operatore sullo strumento di misura del colore.

·Nessun dato Lab trovato nelle misurazioni!:
Il protocollo di misurazione non contiene i valori necessari. Motivo: La misurazione del colore è stata effettuata con una versione software non supportata. Vedi Condizioni.

·Nessun dato trovato per standard di stampa!:
Per il colore o la classe di carta non sono disponibili valori nello standard di stampa.

•Condizioni di misurazione (8):
Standard di stampa utilizzato e classe di stampa utilizzata

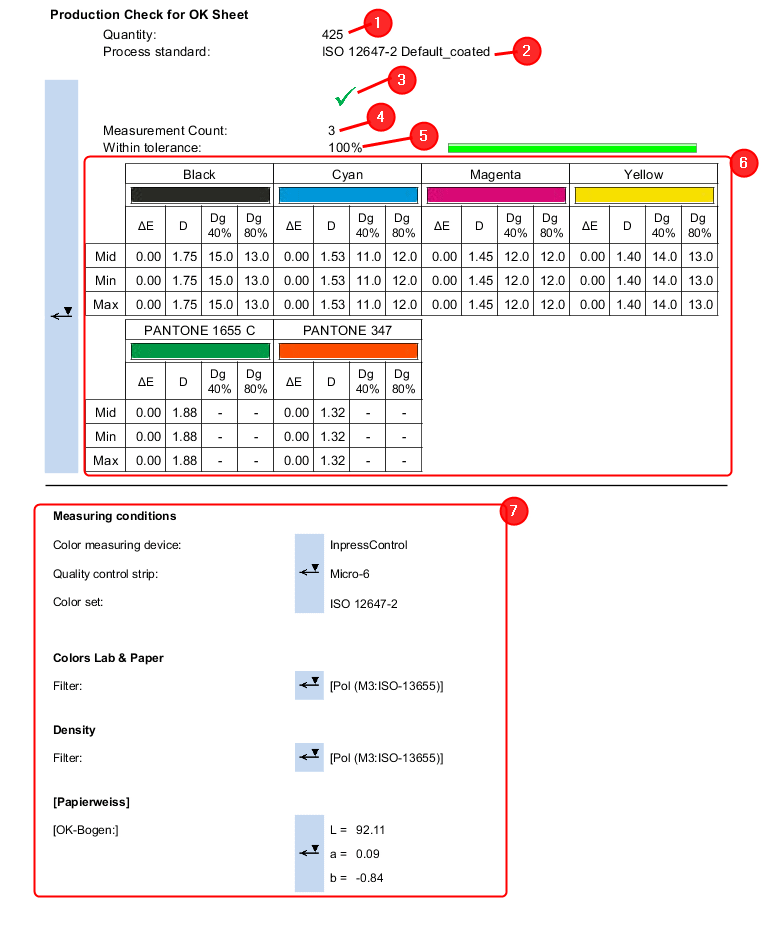

Controllo della tiratura del foglio OK:

•Tiratura (1):
Numero totale di fogli buoni

•Standard di processo (2):
Standard di stampa utilizzato

•Analisi della produzione (3):
Analisi della produzione tramite l’icona Stato (vedi Icone Stato). Le misurazioni durante la produzione di fogli buoni (contatore dei fogli buoni attivo) vengono confrontate per l’analisi rispetto al foglio OK e valutate. Per un rapido riepilogo della valutazione della produ­zione di tutte le operazioni, nella colonna «Qualità tiratura» viene visualizzata l’icona dello stato. Vedi Rappresentazione della qualità di tiratura .

Nota: Per l’analisi vengono considerati solo i valori misurati registrati qui nella tabella. Se p.es. non sono disponibili valori misurati per l’aumento del punto (tratto «-» nella cella), questo viene valutato automaticamente con «OK».

•Numero di misurazioni (4):
Numero dei fogli misurati che vengono considerati durante il controllo di produzione. Vengono considerate solo misurazioni che sono state misurate in base al foglio OK selezionato.

•Entro la tolleranza (5):
Quota di misurazioni che si trovano in tolleranza rispetto al foglio OK in base allo standard di stampa. Se almeno il 68% si trova in tolleranza, la produzione viene valutata con «OK».

•Tabella con i risultati di misurazione per ogni colore (6):
Media (Mid), Minimo (Min) e Massimo (Max) per Delta E (ΔE), Densità (D) e Aumento del punto (TWZ) per ogni colore delle misurazioni considerate.

·Media (Mid)
Valore medio di tutti i valori misurati dei fogli da stampa misurati

·Minimo (Min) e Massimo (Max)
Valore medio più piccolo o più grande di tutti i fogli da stampa misurati.
Per il calcolo viene prima formato il valore medio di ogni foglio misurato. Il seguente esempio serve a spiegarlo sulla base della densità:

In questo esempio, la densità media del foglio misurato 2 (1,63) è il minimo e quella del foglio misurato 3 (1,83) il massimo.

·Valore misurato rosso
Questo valore si trova fuori tolleranza consentita nello standard di stampa selezionato.

·Tratto «-» nella misurazione:
Questo valore non è stato misurato dall’operatore sullo strumento di misura del colore.

·Nessun dato Lab trovato nelle misurazioni!:
Il protocollo di misurazione non contiene i valori necessari. Motivo: La misurazione del colore è stata effettuata con una versione software non supportata. Vedi Condizioni.

·Nessun dato trovato per standard di stampa!:
Per il colore o la classe di carta non sono disponibili valori nello standard di stampa.

Condizioni di misurazione (7)
