Rapporto dell’operazione «Andamento»

Il rapporto d’operazione «Andamento» mostra lo sviluppo dei valori misurati Delta E, Densità e Aumento del punto. I risultati di misurazione vengono rappresentati esattamente come vengono visualizzati dall’operatore sullo strumento di misura del colore. Pertanto il rapporto viene utilizzato come base di discussione tra il capo-produzione (l’operatore Cockpit) e l’operatore della macchina da stampa.

Condizioni

Vedi Condizioni.

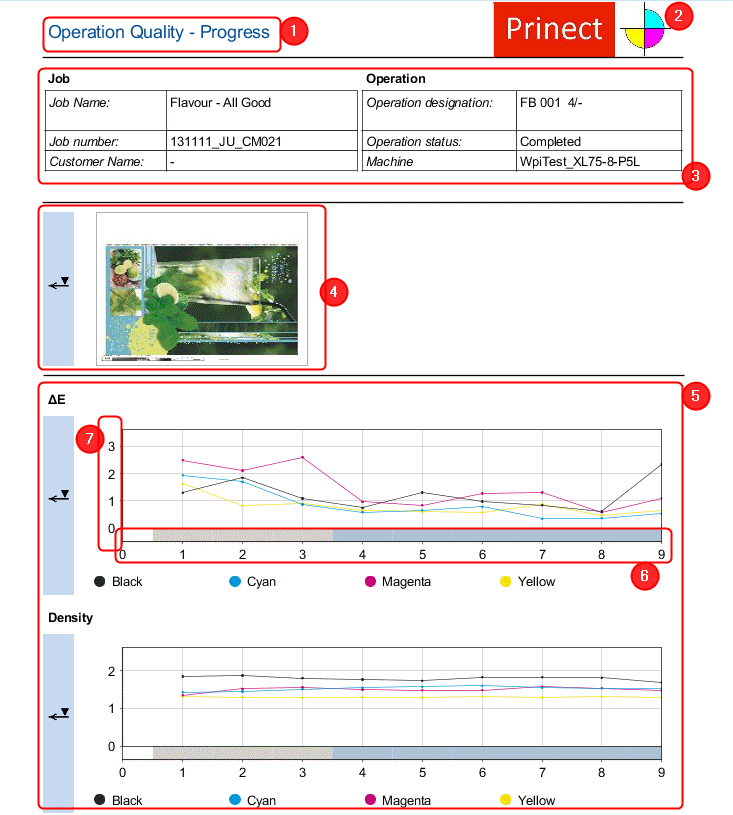

Rapporto «Andamento»




Titolo del rapporto (1)

Logotipo che si è selezionato (2). Vedi Logotipo

Dati intestazione (3):

•Informazioni sull’ordine

•Informazioni sull’operazione

Miniature per bianca e volta (4)

Diagrammi relativi a Delta E e Densità rispettivamente per volta e bianca (5):

•Asse X (6):

·Rappresentazione delle fasi di stampa Avviamento (grigio) e Produzione di fogli buoni (blu)
La fase di stampa «Avviamento» viene visualizzata solo se nelle preimpostazione le misurazioni per i fogli di scarto sono attivate (vedi Preimpostazioni - Rapporti di qualità).

·Divisione dell’asse in «Misurazione», «Ora» oppure «Stampe».
Le grandezze di riferimento sono quelle definite nelle preimpostazioni (vedi Preimpostazioni - Rapporti di qualità).

•Asse Y (7):

·Divisione dell’asse in: Deviazione colore Delta E / Densità in %

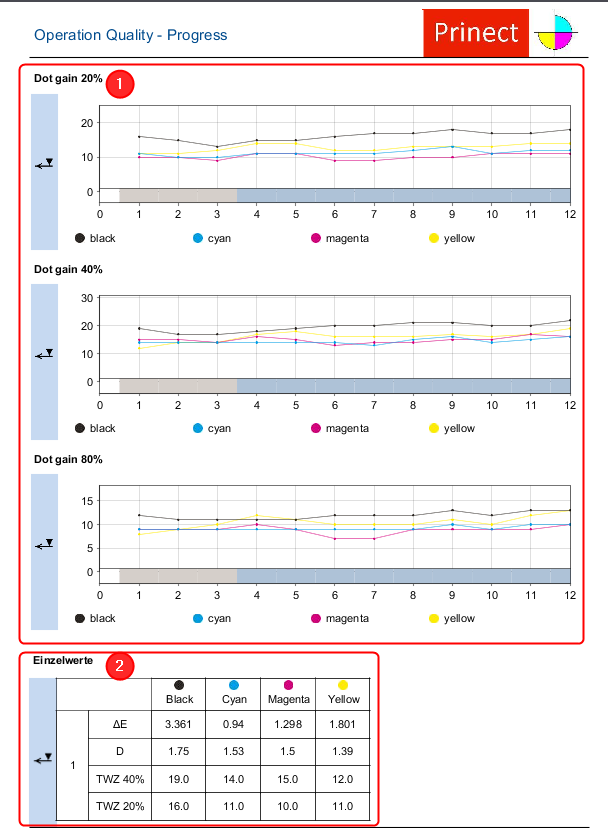

•Aumento del punto (1):

•Rappresentazione dell’aumento del punto per tutti gli aumenti del punto misurati.

•Misurazioni singole (2):
Rappresentazione dei valori misurati per aumento del punto, Delta E e densità per ogni misura­zione.
Queste misurazioni singole vengono visualizzate solo se ciò è attivato nelle preimpostazioni (vedi Preimpostazioni - Rapporti di qualità).
