作業工程レポート"サマリ"

作業工程レポート"サマリ"には、プリセットした印刷基準に従って、選択した作業工程の品質評価が表示されます。選択した OK シートは印刷標準のウェットカラーセットの値と比較して、印刷標準の許容値を使って評価します。その他は、継続印刷中に、すべての後続測定を OK シートと比較して、印刷標準の偏差を使って評価します。

"ジョブ品質"以外は、"サマリ"レポートに実際に測定した値が表示されます。

注記:プリセットした印刷標準は Analyze Point のプリセットで変更できます。プリセット – 品質レポート を参照してください。

前提条件

前提条件 を参照してください。

照会基準

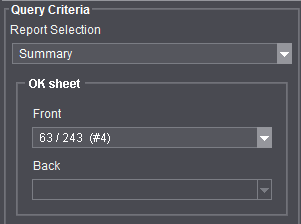

OK シート

ここで、OK シートとして品質評価に使用する測定シートを選択します。作業工程に表印刷と裏印刷がある場合は、1 つの測定シートを選択できます。

ここで選択した OK シートは次に関係します：

•"ジョブ品質"と作業工程レポート"サマリ"で、プリセットした印刷標準に従って OK シートを評価します。

•ジョブ品質"と作業工程レポート"サマリ"で、それぞれの継続印刷プロトコル用に、選択した OK シートを印刷した後の測定シートだけが評価されます。

デフォルトでは、次の印刷用紙がOKシートとして選択されます：

•Prinect Axis ControlとPrinect Inpress Controlで適用：
Prinect 2017までは、最初の用紙は良紙カウンターをオンにした後に選択されます。Prinect 2017以降とPrinect Press Centerバージョン 15B.02は、測色装置のオペレータが OKシートとして定義した印刷用紙が選択されます。定義されていない場合は、最初の用紙は良紙カウンターをオンにした後、自動的に選択されます。

•Prinect Image Control用に適用：
これは、最初の用紙は良紙カウンターをオンにした後に選択されます。

OK シートの表示された値の意味:

•最初の値は、測定時点の良紙の数です。

•次の値は、測定時点の印刷シートの総数（良紙とヤレ紙）です。

•括弧内の値は測定番号です。

"サマリ"レポート

レポートのタイトル (1)

選択したロゴ (2)。ロゴ を参照してください。

ヘッドデータ (3):

•ジョブについての情報

•作業工程に関する情報

表印刷と裏印刷用のサムネイル (4)

OK シート:

•測定番号 (5):
品質評価に使用した測定シートの番号。通常、最初の測定シートが選択されます。照会基準"OK シート"を使って、左側にあるナビゲーションでを手動でその他のと OK シートを選択できます。

•OK シートの評価 (6):
状態アイコンを使って OK シートを評価します（状態アイコン を参照してください）。OK シートは印刷標準のウェットカラーセットの値と比較して評価します。

注記:ここででテーブルに記載されている測定値だけが評価されます。例えば、ドットゲインの測定値がない場合は（セルに"-"と記載されている場合）、自動的に"OK"と評価されます。

•それぞれのカラーの測定結果のテーブル (7):
OK シートのそれぞれのカラーについての Delta E、濃度、ドットゲインの測定結果。

·ローター測定値
この値は選択された印刷標準内の許容値外にあります。

·測定に"-"と記載されている場合:
この値はカラー測定装置のオペレータが測定しませんでした。

·測定にラボデータが見つかりません!:
測定プロトコルに必要な値がありません。原因:カラー測定は対応しないソフトウェアバージョンで実行されました。前提条件 を参照してください。

·印刷標準用のデータが見つかりません!:
カラーまたはペーパークラス用の値が印刷標準にありません。

•測定条件 (8):
使用した印刷標準と使用したペーパークラス

OK シートの継続印刷コントロール:

•枚数 (1):
良紙の総数

•プロセス標準 (2):
使用した印刷標準

•継続印刷の評価 (3):
状態アイコンを使って継続印刷を評価します（状態アイコン を参照してください）。本生産中の測定（良紙カウンタ）では、OK シートと比較して評価します。すべての作業工程の継続印刷評価のクイックビューのために、"印刷部数品質"列に状態アイコンが表示されます。印刷部数品質の表示 を参照してください。

注記：ここででテーブルに記載されている測定値だけが評価されます。例えば、ドットゲインの測定値がない場合は（セルに"-"と記載されている場合）、自動的に"OK"と評価されます。

•測定の数 (4):
継続印刷コントロールの際に考慮される測定シートの数。選択した OK シートを測定した後の測定値だけを考慮します。

•許容範囲内 (5):
印刷標準に従って OK シートと比較した場合に、許容範囲内にある測定の割合。少なくとも 68% が許容範囲内にある場合は、継続印刷は"OK"と評価されます。

•それぞれのカラーの測定結果のテーブル (6):
実施した測定のそれぞれのカラーについての Delta E (ΔE)、濃度 (D)、および、ドットゲイン (TWZ) の平均 (Mid)、最小 (Min)、最大 (Max) 値。

·平均 (Mid)
測定した印刷シートのすべての測定値の平均値

·最小 (Min) と最大 (Max)
測定した印刷シートのすべての測定値の最小平均値と最大平均値です。
まｚ、それぞれの測定シートの平均値を計算します。次の例で濃度を使って明確にします：

この例では、シート 2 の平均濃度 (1.63) が最小であり、測定シート 3 の平均濃度 (1.83) が最大です。

·ローター測定値
この値は選択された印刷標準内の許容値外にあります。

·測定に"-"と記載されている場合:
この値はカラー測定装置のオペレータが測定しませんでした。

·測定にラボデータが見つかりません!:
測定プロトコルに必要な値がありません。原因:カラー測定は対応しないソフトウェアバージョンで実行されました。前提条件 を参照してください。

·印刷標準用のデータが見つかりません!:
カラーまたはペーパークラス用の値が印刷標準にありません。

測定条件 (7)
