En la vista del pedido puede ver una vista general rápida de sus pedidos que incluye una evaluación del pedido. Para cargar rápido los datos se muestran como máximo 1000 operaciones.
Si filtra los pedidos (p. ej. según pedidos del cliente "Heidelberg"), también se pueden mostrar pedidos que no se mostraron sin el filtro.
En la pestañeta "Evaluación del pedido" se ve una evaluación del tiempo y del material de todo un pedido. De acuerdo a los pasos de la operación que se hayan ejecutado en el pedido y el grado de integración que tengan, se representarán diversas informaciones.
Las siguientes informaciones se pueden mostrar en la evaluación del pedido:
Tiempos (diagrama de barras)
El diagrama de barras muestra la relación porcentual de los tiempos de producción. Los diferentes tiempos de producción (valores porcentuales) se refieren siempre al tiempo efectivo de ejecución.
•Tiempo efectivo de procesamiento = suma de todos los tiempos en los que estuvo cargada en una máquina una operación de un pedido.
El tiempo de procesamiento efectivo es siempre 100%. Debajo del diagrama de barras se muestran los tiempos de producción absolutos y porcentuales de manera separada.
La división y recopilación de los tiempos depende de la configuración de sus categorías de tiempo y de sus tipos de tiempo en la configuración del dispositivo Vea al respecto Categoría de tiempo.
Tiempos (por operación)
Lista de los tiempos por cada operación. Todos los tiempos se clasifican por tipo de tiempo.
Impresiones
Lista de las impresiones (cantidad buena, cantidad de maculatura y cantidad total) por cada operación.
Impressions (ColorImpressions y BlackImpressions)
Cantidad de páginas impresas en impresión digital. Una Impression corresponde a una página impresa de una cara. Se diferencia entre ColorImpressions y BlackImpressions. ColorImpressions son todas las Impressions que tienen por lo menos un color. BlackImpressions son las Impressions que tienen solo negro.
El consumo de material se lista en función al pedido. Entre ellos se consideran:
•Planchas gastadas
Muestra la cantidad de planchas expuestas.
•Consumo de papel
El consumo de papel se recopila en la máquina mediante el mensaje de consumo de papel. Para ello, el número de material introducido en la máquina debe coincidir con el número de artículo del papel planificado. En el paso de trabajo "Impresión" se puede ver qué papel está planificado para una operación (vea Pestañeta "Materiales"). Si se introduce otro número de artículo, el papel se recopila como "Otro consumo de material".
•Otro consumo de material
Muestra todos los demás materiales recopilados que no pueden ser asignados a planchas, papel o clics. Se considera, p. ej., el papel que es conocido en el MDS pero no está asignado al pedido.
Requisito: La pestañeta se ve solo cuando el pedido seleccionado contiene una operación de impresión.
La calidad del pedido le ofrece un resumen rápido de la calidad de la impresión -en relación al estándar de impresión- de todas las operaciones de impresión del pedido elegido. Usted puede usar este informe para ofrecer al cliente una evaluación total de la calidad del color.
La calidad del pedido muestra las siguientes evaluaciones:
•El pliego bueno se compara con el juego de colores húmedos del dispositivo de medición, y se evalúa en base a las tolerancias del estándar de impresión.
•Los pliegos de impresión continua se comparan con el pliego bueno, y se evalúa en base a las varianzas del estándar de impresión.
•El pedido recibe una evaluación de calidad total en base a la evaluación del pliego bueno y a la evaluación del pliego de impresión continua.
La calidad de operación "Resumen" ofrece las evaluaciones detalladas de todas las operaciones. Vea al respecto "Resumen" de la calidad de la operación.
Nota: El estándar de impresión preajustado se puede modificar en las preferencias del Analyze Point. Vea Modificar estándar de impresión para reportes de calidad.
Condiciones previas del software
Para ver la calidad de los pedidos es necesario que el software de los dispositivos de medición cumpla los siguientes requisitos:
•Prinect Image Control I:
no es compatible
•Prinect Image Control II:
a partir de la versión I13A
•Prinect Axis Control I:
no es compatible
•Prinect Axis Control II:
a partir de la versión S12B
•Prinect Inpress Control:
a partir de S12B
Tiempo de almacenamiento de los informes de color
Si a pesar de tener las versiones de software actuales no se muestran los datos de mediciones es probable que ellos ya hayan sido borrados de Analyze Point. Vea al respecto Tiempo de almacenamiento de los informes.

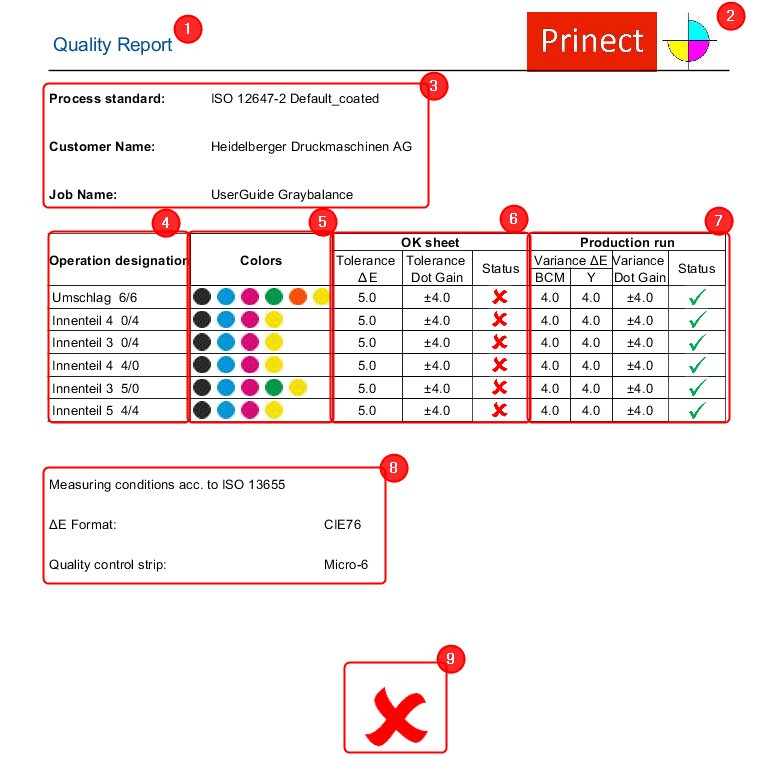

Informe "Calidad del pedido"
Título del informe (1)
Logotipo que usted ha elegido (2). Vea Logotipo
Datos de encabezado (3):
•Estándar de impresión que usted ha elegido. Vea Modificar estándar de impresión para reportes de calidad.
•Nombre del cliente
•Nombre del pedido
Tabla de operaciones:
•Denominación de la operación (4):
Lista de todas las operaciones de impresión
Si la impresión de blanco y la retiración están divididas, ellas se mostrarán como dos operaciones separadas. Si no hay datos de medición de color, en la columna "Pliego bueno" e "Impresión continua" aparece la entrada "¡No se ha encontrado ningún dato!".
•Colores (5):
Colorido de la operación
•Pliego bueno (6):
Nota: El pliego bueno se selecciona en el reporte "Resumen". Vea Pliego bueno
·Tolerancia ΔE:
Tolerancia Delta E permitida para el pliego bueno según el estándar de impresión.
·Tolerancia TWZ:
Tolerancia del aumento de valor tonal permitida para el pliego bueno según el estándar de impresión.
·Estado:
Evaluación del pliego bueno por medio del símbolo de estado, para verificar si el pliego está o no dentro de la tolerancia. Vea Símbolos de estado.
•Impresión continua (7):
·Varianza ΔE (BCM):
Varianza Delta E para Black, Cyan y Magenta permitida para la producción buena según el estándar de impresión.
·Varianza ΔE (Y):
Varianza Delta E Yellow permitida para la producción buena según el estándar de impresión.
·Estado:
Evaluación de la impresión continua por medio del símbolo de estado, para verificar si por lo menos 68% de los pliegos buenos están o no dentro de la varianza especificada. Vea Símbolos de estado.
Nota: Los valores de tolerancia y de varianza indicados no son los valores reales medidos sino son las diferencias permitidas según el estándar de impresión.
Otras informaciones (8):
•Condiciones de medida:
Estándar de impresión utilizado
•Formato ΔE utilizado. Actualmente se utiliza el estándar "CIE76".
•Franjas de control de la impresión:
Lista de todas las franjas de control de la impresión -utilizadas para la medición de color- de todas las operaciones de impresión.
Evaluación total (9):
|
Símbolo de estado |
Explicación |
|---|---|
|
Pliego bueno La calidad de la operación está OK. El pliego bueno está dentro la tolerancia según el estándar de impresión preajustado. Impresión continua La calidad de la impresión continua está OK. Por lo menos 68% de la producción buena de la operación está dentro de la tolerancia en comparación al pliego bueno. Evaluación total La calidad del pedido está OK. Todas las operaciones del pedido están OK, tanto en la evaluación del pliego bueno así como en la evaluación de la impresión continua. |
|
Pliego bueno La calidad de la operación no está OK. El pliego bueno no está dentro de la tolerancia según el estándar de impresión preajustado. Impresión continua La calidad de la impresión continua no está OK. Menos del 68% de la producción buena de la operación está dentro de la tolerancia en comparación a los pliegos buenos. Evaluación total La calidad del pedido no está OK. Por lo menos una evaluación de pliego bueno o una evaluación de impresión continua de una operación no está OK. |
|
Evaluación total Por lo menos una operación del pedido no tiene datos de medición adecuados o por lo menos una operación aún no ha sido impresa. |
Modificar estándar de impresión para reportes de calidad
La evaluación de los datos de medición del color en Analyze Point se realiza según un estándar de impresión ajustado globalmente. La evaluación se representa en la "Calidad del pedido" y en el "Resumen" de la calidad de operación. Un estándar de impresión que se modifica posteriormente tiene efecto solo en los nuevos datos de medición del color que se reciban. Una excepción la forma el "Resumen" de la calidad de operación. Allí también se puede modificar posteriormente el estándar de impresión referido a una operación. Vea "Resumen" de la calidad de la operación.
Como estándar de impresión global está ajustado de fábrica el estándar "ISO 12647-2 HDM_Default".

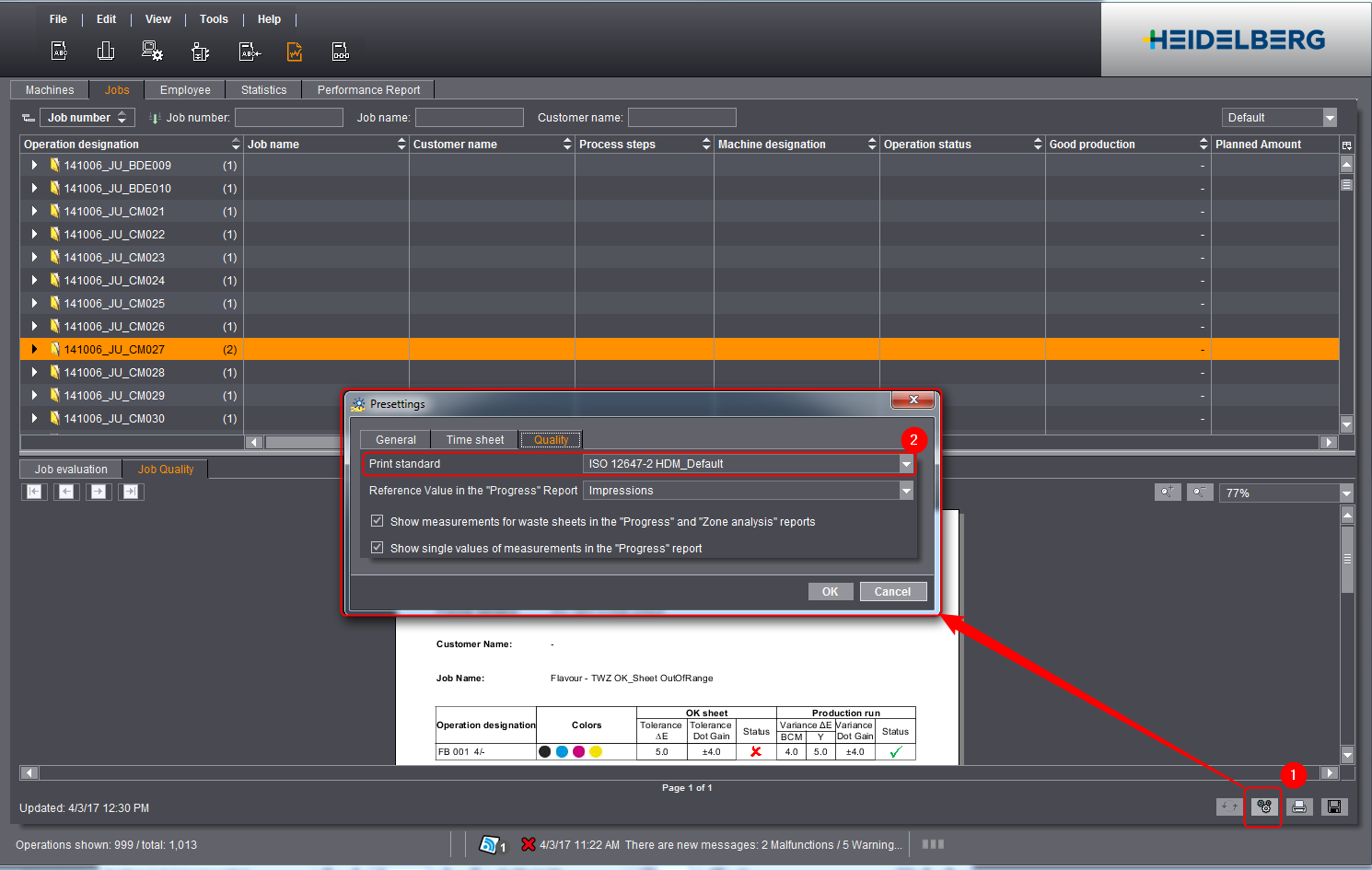

Para modificarlo proceda de la siguiente manera:
1.Cambie al área "Analyze Point > Pedidos".
2.Haga clic en el siguiente símbolo "Preferencias" (1).
Se abre el diálogo "Preferencias".
3.En la lista "Estándar de impresión" seleccione el estándar deseado (2).
Los estándares de impresión que se pueden seleccionar se pueden crear en Prinect Color Toolbox y se pueden transferir a Analyze Point. En Analyze Point no se crea ningún estándar de impresión.
4.Haga clic en "OK".
El estándar de impresión se aplica en todos los nuevos datos de medición que se reciban.
