보고서는 Delta E, 농도, 색조값 증가 측정값의 진행을 보여줍니다. 측정 결과는 색상 측정 장치에서 조작자에게 보여지는 것과 동일하게 표시됩니다. 따라서, 보고서는 생산 관리자(Cockpit 조작자)와 인쇄기 조작자 간 논의 기초 자료로 사용됩니다.
전제조건
전제조건를 참조하십시오.
보고서 명칭(1)
선택된 로고(2) 로고을 참조하십시오.
헤드 데이터(3):
•작업에 관한 정보
•공정에 관한 정보
앞면 인쇄와 뒷면 인쇄용 섬네일(4)
앞면 인쇄와 뒷면 인쇄 각각의 Delta E 및 농도 도표(5):
•X-축(6):
·설정(회색)과 우량 생산(청색) 인쇄 단계 표시
기본 설정에서 파지 시트 측정이 활성화된 경우에만 "설정" 인쇄 단계가 표시됩니다(보고서에서의 파지 시트에 대한 측정 표시 참조).
·"측정", "시간" 또는 "인쇄물"에 따라 축 분할
기준값은 기본 설정을 따릅니다("진행 과정" 보고서의 기준값 변경 참조).
•Y-축(7):
·축 설정: Delta E /농도 색상 편차(%)
•색조값 증가(1):
•측정된 모든 색조값 증가에 대해 색조값 증가 표시
•개별 측정(2):
각 측정에 대해 색조값 증가, Delta E, 농도 측정값 표시
기본 설정에서 활성화된 경우에만 개별 측정이 표시됩니다("진행 과정" 보고서에 개별 측정값 표시 참조).
품질 보고서 "진행 과정" 및 "영역 평가"에서는 우량 시트에 대한 측정 또는 모든 측정(우량 시트 및 파지 시트)만 사용됩니다. 이 설정은 전체적으로 지정됩니다.
설정을 변경하려면 다음과 같이 하십시오.
1."Analyze Point > 작업"으로 이동하십시오.
2."기본 설정" 기호를 클릭하십시오(1).
"기본 설정" 대화 상자가 열립니다.
3.""진행 과정" 및 "영역 평가" 보고서에 파지 시트 측정 표시" 옵션을 활성화/비활성화하십시오.
·옵션이 활성화됨
우량 시트 및 파지 시트의 측정이 보고서에 표시됩니다.
·옵션이 비활성화됨
우량 시트의 측정만 보고서에 표시됩니다.
4."OK"를 클릭하십시오.
설정이 즉시 모든 보고서에 대해 적용됩니다.
품질 보고서 "진행 과정"에는 Delta E, 농도 및 색조값 증가의 개별 측정값이 표 형태로 나열될 수 있습니다. 이 설정은 전체적으로 지정됩니다.
설정을 변경하려면 다음과 같이 하십시오.

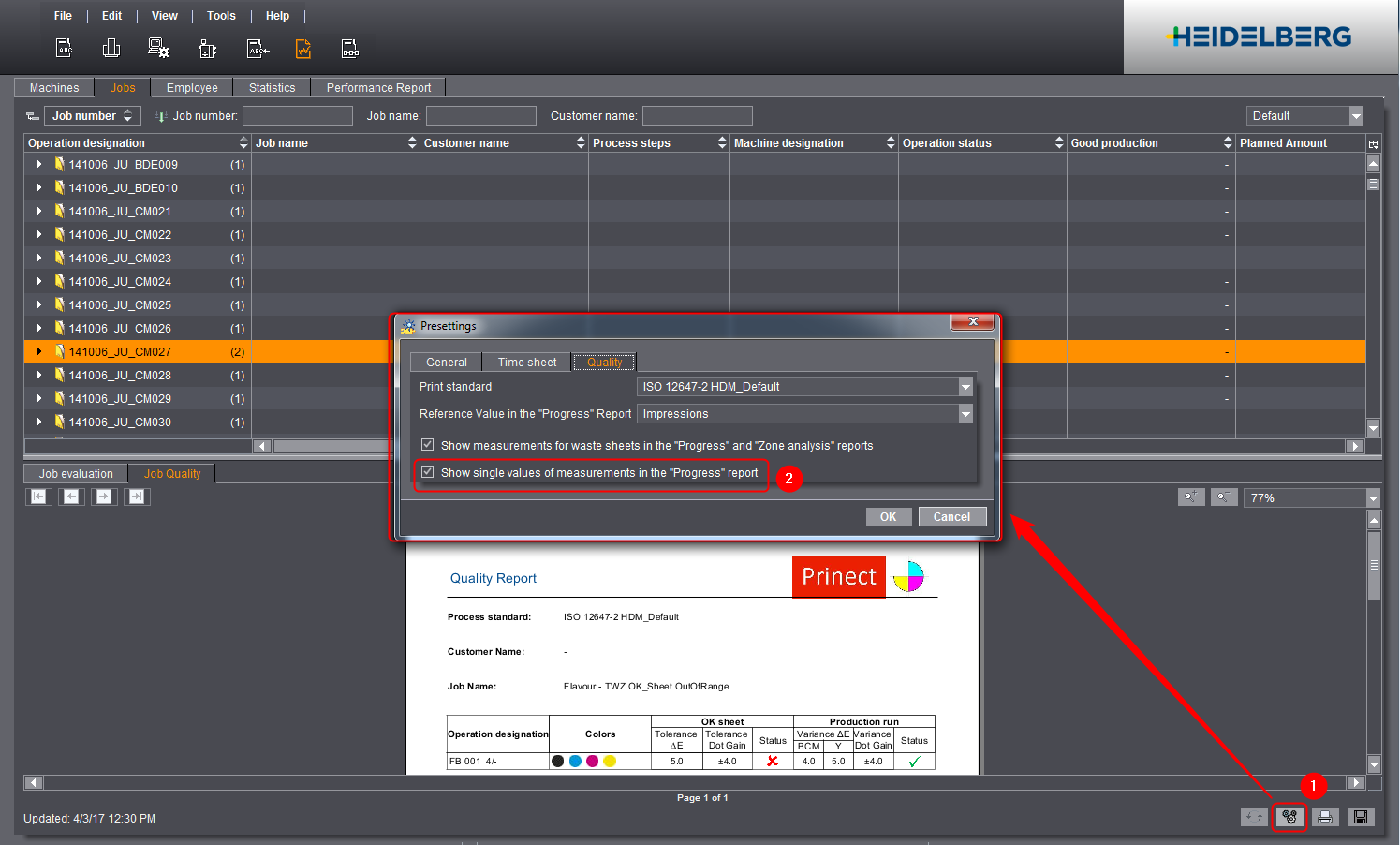

1."Analyze Point > 작업"으로 이동하십시오.
2."기본 설정" 기호를 클릭하십시오(1).
"기본 설정" 대화 상자가 열립니다.
3.""진행 과정" 보고서에 개별 측정값 표시" 옵션을 활성화/비활성화하십시오(2).
4."OK"를 클릭하십시오.
설정이 즉시 모든 보고서에 대해 적용됩니다.
품질 보고서 "진행 과정"에는 지정된 크기와 관련된 색조값 증가의 각 측정값이 표시됩니다. 예를 들어 각 측정이 언제 수행되었는지 표시될 수 있습니다. 기준값은 전체적으로 지정됩니다. 3가지 기준값 중에서 선택할 수 있습니다.
•측정
각 측정의 번호가 어떤 것인지 표시됩니다.
•시간
측정이 언제 수행되었는지 표시됩니다.
•인쇄물
측정이 어떤 인쇄 시트에 대해 수행되었는지 표시됩니다.
기준값을 변경하려면 다음과 같이 하십시오.

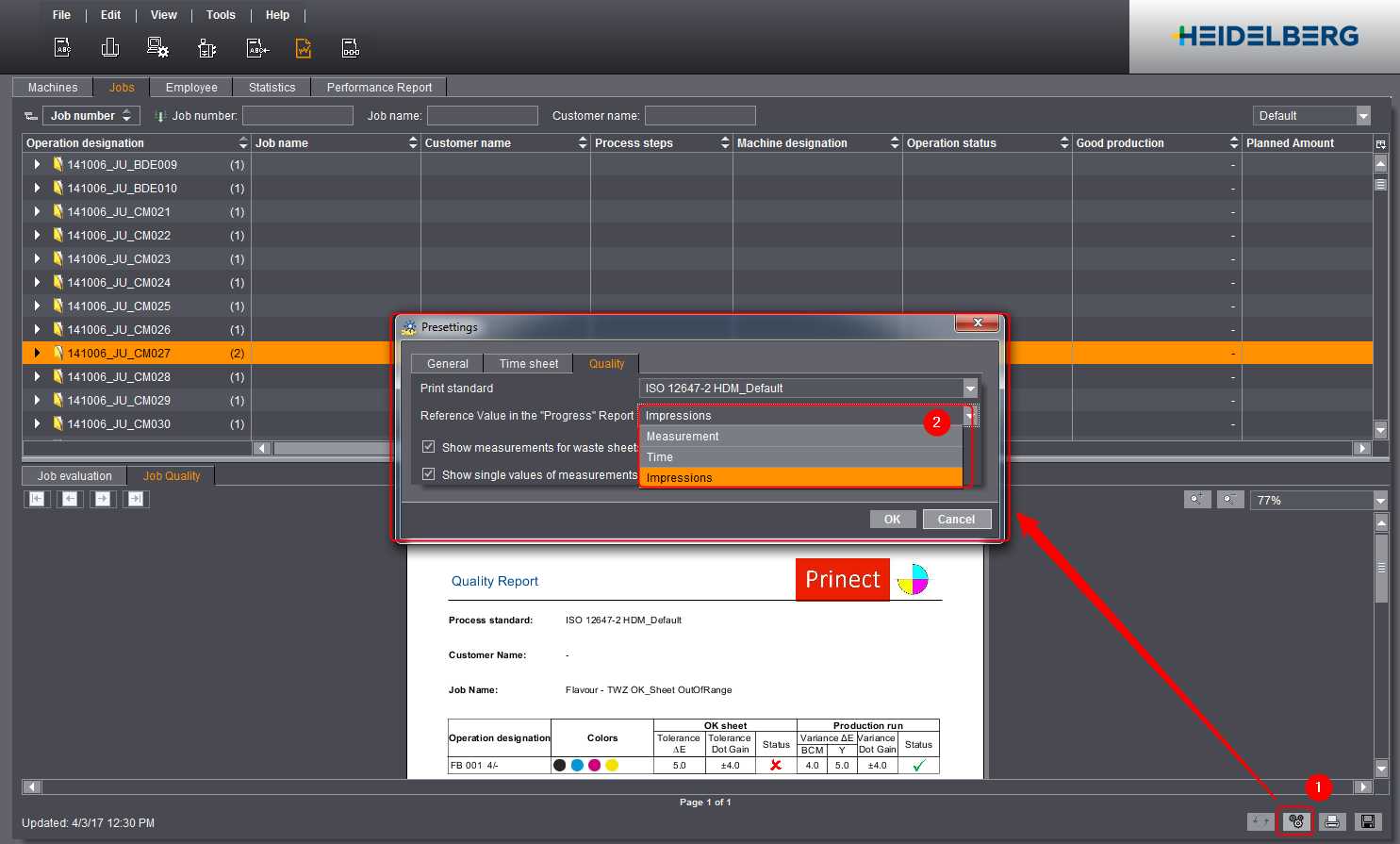

1."Analyze Point > 작업"으로 이동하십시오.
2."기본 설정" 기호를 클릭하십시오(1).
"기본 설정" 대화 상자가 열립니다.
3."진행 과정" 보고서의 "기준값" 목록에서 원하는 기준값을 선택하십시오(2).
4."OK"를 클릭하십시오.
설정이 즉시 모든 보고서에 대해 적용됩니다.
