Durante a produção, as folhas imprimidas são disponibilizadas em paletes para processos posteriores (por exemplo, corte, dobragem ou processos externos). Para que estas paletes possam ser sempre identificadas de forma unívoca, são colocadas folhas nas paletes.
Com a função "Criar folha de palete", a folha de palete pode ser criada de forma semi-automatizada. Isto significa que, após uma atuação manual (mensagem RDO) na impressora, todas as informações necessárias para os processos seguintes são automaticamente guardadas. Em seguida a folha de palete é emitida numa impressora.
•Que dados da encomenda são impressos?
•Configuração para a saída de folhas de palete
•Imprimir folha da palete no Prinect Press Center
•Imprimir folha de palete no Data Terminal
As condições a seguir tem de ser cumpridas, para poder utilizar a função "Imprimir folha de palete" na sua impressora.
•No Prinect Server tem de ser instalado um banco de dados.
•Ao criar a máquina junto ao CDM um dos tipos de ligação "Máquina direto", "Data Terminal", "Data Terminal com quadro de contagem" ou "Data Terminal com máquina direto".
Que dados da encomenda são impressos?
Folha de palete para impressora de folha-a-folha sem InsertStar
Quais dados da encomenda são impressos depende do modelo de folha de palete, que você utiliza. Modelos de documentos de acompanhamento com a designação "Classic" contêm menos informações que modelos sem esta designação.
Na tabela a seguir você lê quais dados da encomenda podem ser apresentados nos respectivos modelos:
|
Dados da encomenda |
Modelos |
Modelos |
|---|---|---|
|
Logotipo •Logotipo, que você atribuiu à folha de palete. Veja Processar modelo de documento de acompanhamento. |
Sim |
Sim |
|
Imagem de pré-visualização |
Sim |
Sim |
|
Número da encomenda |
Sim |
Sim |
|
Número da encomenda como código de barras |
Sim |
Sim |
|
Nome da encomenda |
Sim |
Sim |
|
Folha de impressão •Nome da folha. |
Sim |
Sim |
|
Cliente |
Sim |
Sim |
|
O número da palete com a quantidade de folhas que se encontram na palete. |
Sim |
Sim |
|
Endereço de fornecimento •O endereço de fornecimento só é impresso, se este for fornecido pelo Management Information System junto com a encomenda. |
Sim |
Sim |
|
Quantidade fornecida •Quantidade fornecida do produto |
Sim |
Sim |
|
Tiragem •Tiragem necessária inclusive maculatura planejada |
Sim |
Sim |
|
A data e a hora de impressão da folha de palete. |
Sim |
Sim |
|
Comentário •Comentários/Notas que o operador da máquina entrou ao lançar a folha de palete junto à máquina. |
Sim |
Sim |
|
Máquina a partir da qual a folha de palete foi impressa |
Sim |
- |
|
Operador da máquina, que lançou a folha de palete da máquina |
Sim |
- |
|
Versões, caso se trate de uma encomenda versionada |
Sim |
- |
|
Prazo de vencimento |
Sim |
- |
|
Operação seguinte, caso a informação esteja a disposição |
Sim |
- |
|
Máquina planejada da operação seguinte, caso a informação esteja a disposição |
Sim |
- |
|
Quantidade planejada, caso a informação esteja a disposição •Quantidade planejada, que tem de estar à disposição para a operação seguinte Estão aí incluídas quantidade de folhas boas e quantidade de maculatura |
Sim |
- |
Folha de palete para impressora de folha-a-folha com InsertStar
Condição básica: A utilização das informações do injetor de tiras na folha de palete está a disposição a partir do Press Center-Version S14A. Ao criar uma impressora de folha na CDM tenha atenção à seleção correta da versão da máquina. Veja Configurações gerais adicionais de aparelho para a classe de aparelhos "Impressora de folha-a-folha".
Para impressoras de folha-a-folha com o sistema de injetor de tiras integrado InsertStar da Heidelberg você tem à disposição modelos de folha de palete com informações adicionais. InsertStar reúne uma função de contagem para a tiragem e uma função de marcação para maculatura. A folha de palete para InsertStar contém informações para o processamento, como p.ex. a lista de folhas com erros de tiragem.
Para impressoras de folha-a-folha com InsertStar estão à disposição quatro modelos, dois para Prinect Inspection Control (PIC) e dois para Prinect Inspection Control 2 (PIC2). Em comparação ao PIC2, o PIC pode transferir repetições com defeito e escrevê-los numa folha de palete.
A diferença entre modelo Classic e Não-Classic está no fato de modelos Não-Classic apresentarem mais informações, como p.ex. a máquina planejada e a próxima operação.

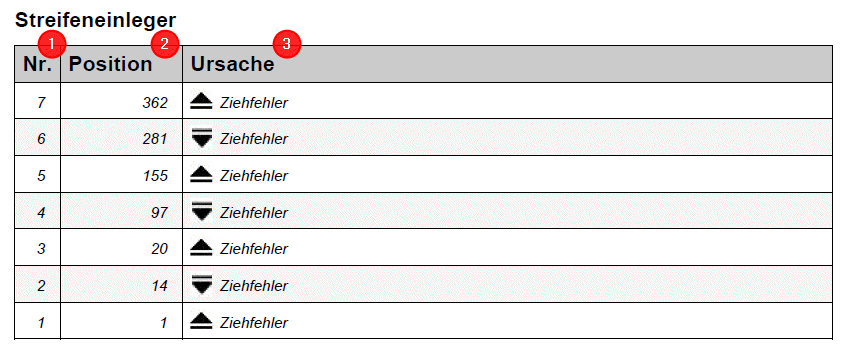

Exemplo folha de palete para função de marcação
N.° (1)
Exibe o número da tira. N.° 1 corresponde à primeira tira injetada. Ele encontra-se na posição inferior na palete.
Posição (2)
Indica o número de folha para uma ocorrência. Posição 1 corresponde à posição mais inferior na palete.
Motivo (3)
Indica o motivo da faixa (p.ex. erro de tiragem).
|
Símbolo |
Significado |
|---|---|
|
Ponto inicial para uma ocorrência de erro Este símbolo indica em combinação com a posição a partir de qual folha tem início uma ocorrência de erro. O operador da máquina reconhece pela faixa na palete, que a partir deste ponto as folhas a seguir apresentam um falha até a faixa final. |
|
Faixa final para uma ocorrência de erro Este símbolo indica em combinação com a posição onde a ocorrência de erro finda. O operador da máquina reconhece pela faixa na palete, que até este ponto as folhas anteriores apresentam um falha. Por conseguinte, todas as folhas entre faixa inicial e faixa final esta respectivamente falhas. |
|
Faixa intermediária para uma ocorrência de erro Este símbolo indica em combinação com a posição em que ponto da palete foi criada uma faixa intermediária. A faixa intermediária é inserida após um determinado número de páginas falhas entre faixa inicial e faixa final. O ajuste, após quantas folhas é inserida uma faixa intermediária, tem de ser configurado anteriormente no Prinect Press Center. |
Configuração para a saída de folhas de palete
1.Deve ter sido criada uma impressora Windows (apenas impressora DIN-A4) no Prinect Server (Criar a impressora Windows local no servidor do Prinect).
2.Se necessário, deve ser definido um novo logotipo para o modelo padrão (Processar modelo de documento de acompanhamento).
3.O aparelho tem de ser criado no CDM (Conectar máquinas)
Observe a versão Prinect Press Center para a "Folha de palete InsertStar". Veja Folha de palete para impressora de folha-a-folha com InsertStar.
4.Tem de ser atribuído um modelo de folha de palete ao respectivo aparelho (Atribuir modelo de documentos de acompanhamento/folha diária a um aparelho)
5.Em caso de trocador automático de palete a impressão automática para uma folha de palete deve ser desativada. Veja Desativar a impressão automática de folha de palete para troca de paletes.
6.Para a folha de palete com informações adicionais para InsertStar tem de estar ativada a função de contagem, ou ainda, a função de marcação do InsertStars no Prinect Press Center. Leia as instruções de serviço do seu Prinect Press Center.
Criar a impressora Windows local no servidor do Prinect
A impressora tem de ser instalada no computador de seu Prinect Server.
Recomendamos que escolha um impressora, próxima à impressora, para a qual a folha de palete deve ser impressa.
Nota: Ao criar uma impressora no Prinect Server você tem de estar registrado com o usuário "prinect".
Procedimento:
1.Selecione no seu Prinect Server "Início > Aparelhos e impressoras > Adicionar impressora".

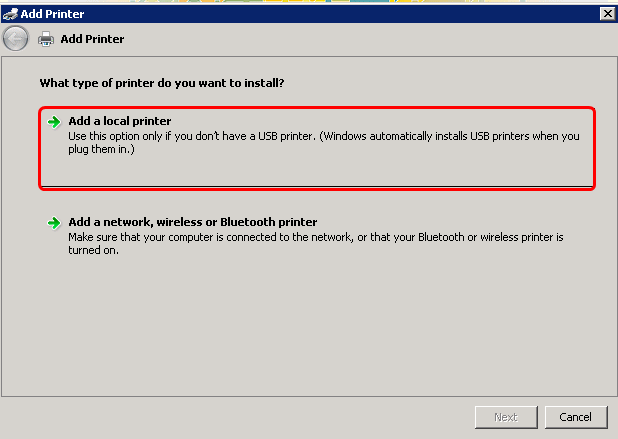

2.Selecione a opção "Adicionar uma impressora local".

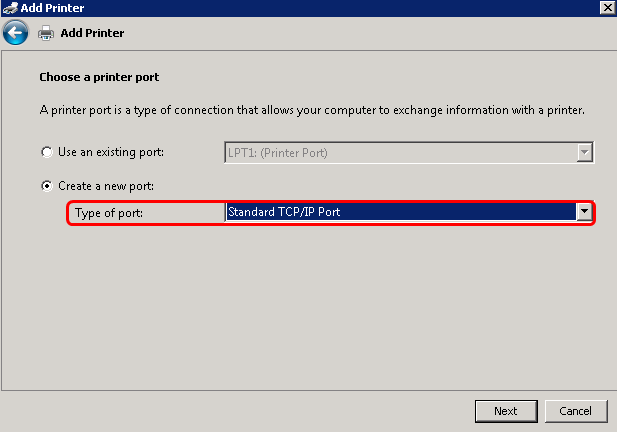

3.Como tipo de conexão selecione "Padrão TCP/IP Port" aus.
4.Clique em "Continuar".

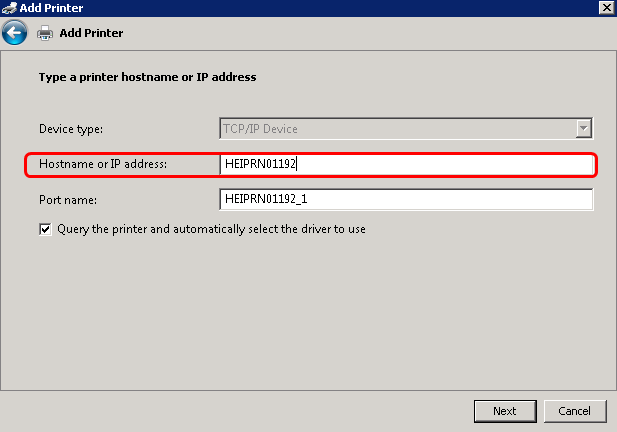

5.Entre o nome, ou o endereço do IP da impressora.
6.Clique em "Continuar".

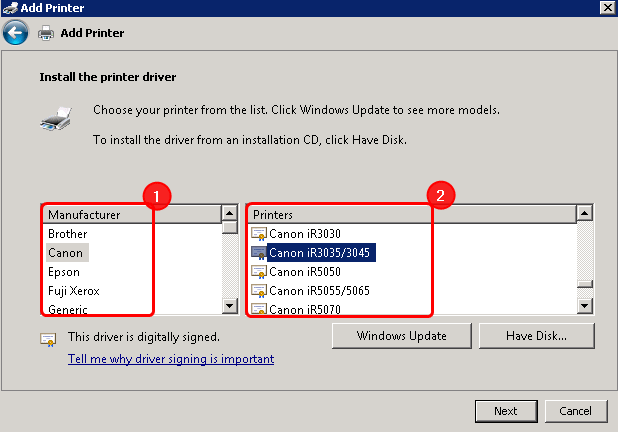

7.Selecione o fabricante de sua impressora (1) e o respectivo modelo (2).
Caso o driver não conste da lista, contacte o fabricante de sua impressora, ou ainda, carregue o respectivo driver da página internet do fabricante.
8.Clique em "Continuar".
9.Informe um nome para a impressora. Mais tarde este nome também aparece no seu Prinect Cockpit como nome de seleção no assistente de aparelhos ao criar uma impressora.
10.Clique em "Continuar".

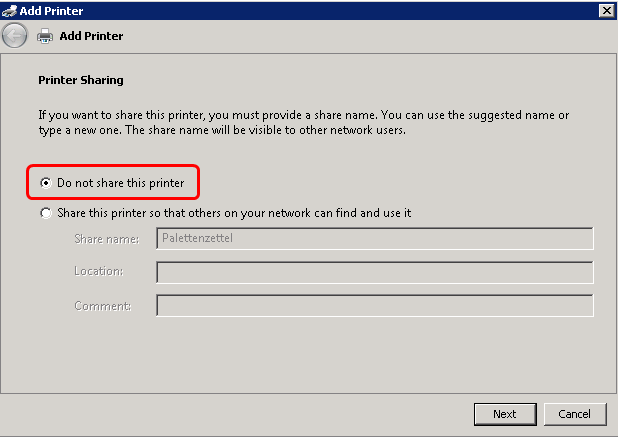

11.Selecione a opção "Não liberar impressora".
12.Clique em "Continuar".

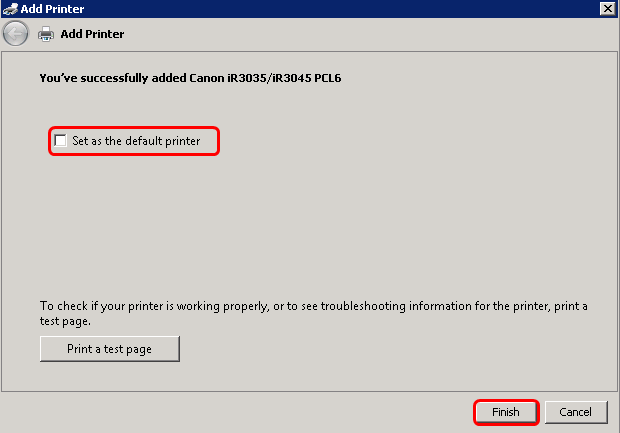

13.Esta impressora pode ser estabelecida como impressora padrão.
14.Clique em "Concluir".
Agora a impressora está à disposição do Prinect System. Caso a impressora não esteja à disposição, inicie os "Prinect Services" de novo com o Supervisor e verifique a autorização para a impressora criada.

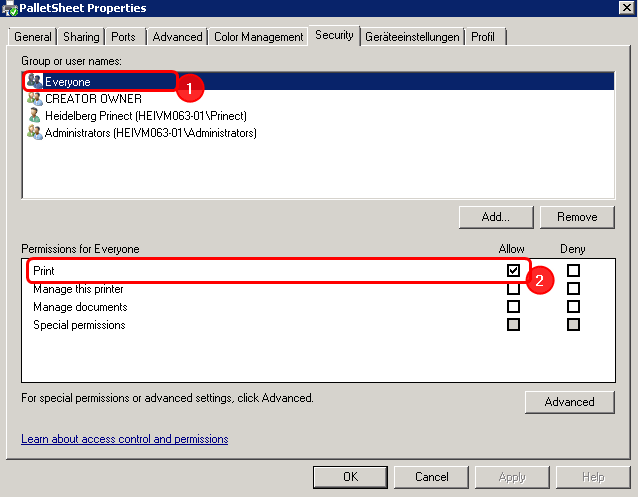

15.Selecione para fins de verificação da autorização no sistema de comando Windows na área "Impressoras" a impressora anteriormente criada e clique no menu de contexto no ponto "Propriedades".
16.Na guia "Segurança" deve ser liberada ao menos a autorização "Imprimir" (2) para o grupo "Cada" (1).
Desativar a impressão automática de folha de palete para troca de paletes
Em caso de trocador automático de palete é impressa automaticamente para uma folha de palete após cada substituição. Esta função nem sempre é desejada e pode ser desativada.
Proceda conforme descrito a seguir:
1.Mude para "Administração > Sistema".
2.Selecione na lista da esquerda o Prinect Server.
3.Role na página da direita até a área "Gerenciador central de equipamentos".
4.Clique no botão "Propriedades".
5.Desative a opção "Imprimir folha de paletes automaticamente após troca de palete" (2).
Após a troca de palete, a folha de paletes não é mais automaticamente impressa. A impressão de folha de palete só é feita manualmente através de uma mensagem RDO.
Imprimir folha da palete no Prinect Press Center
Para que na respectiva impressora seja exibida a mensagem RDO manual "Imprimir folha da palete", tem de realizar uma sincronização entre a Master Data Store (MDS) e as impressoras Prinect Press Center. Como efetuar esta sincronização consta de Sincronização da configuração RDO com a impressora.
Após a sincronização da configuração RDO você pode carregar uma encomenda no Prinect Press Center e imprimir uma folha de palete. Procedimento geral aplicável:
1.Altere no seu Prinect Press Center para o menu "Coleta de dados operacionais" (1).
2.Registre um operador de máquina (2).
3.Em seguida mude para o menu "Encomenda" (3).

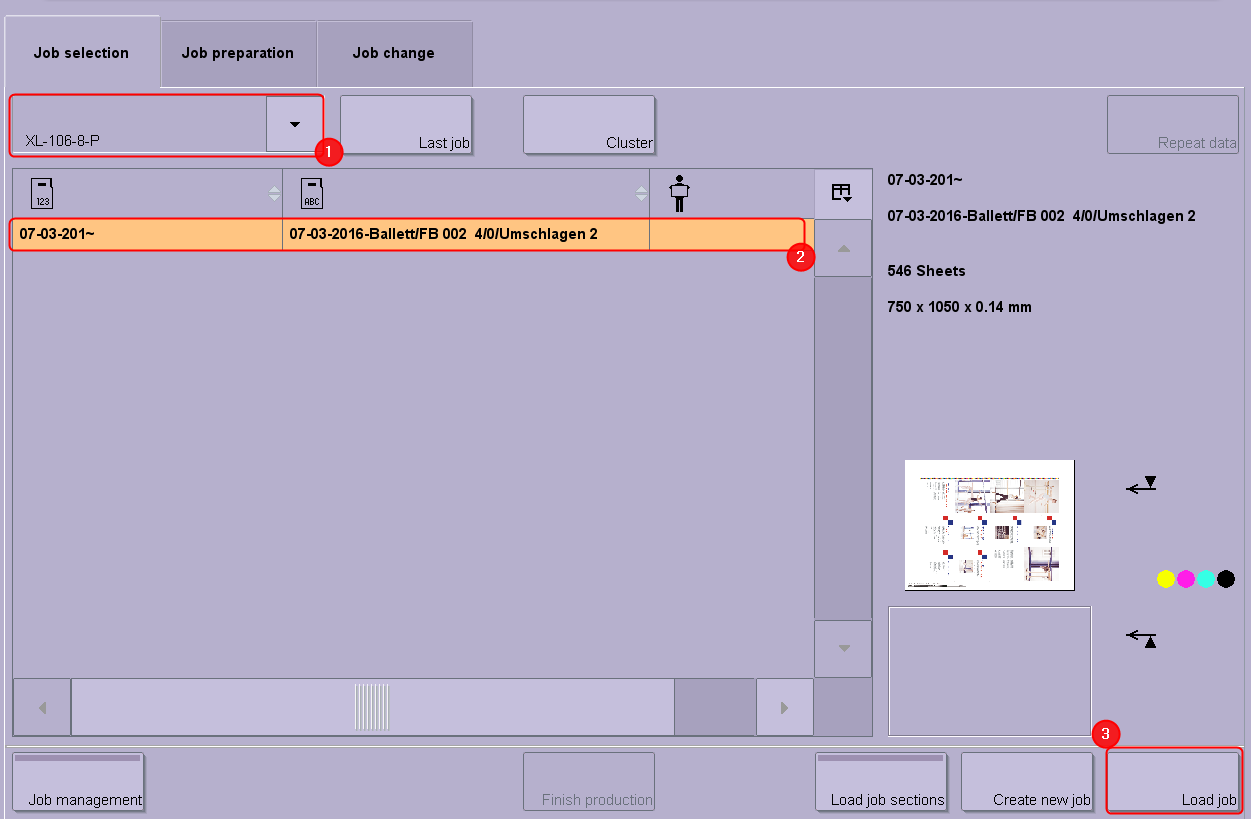

1.Selecione a memória de dados de sua impressora (1).
2.Selecione a encomenda, que você quer imprimir (2).
3.Carregue a encomenda (3).
4.Clique no botão "Liberar encomenda" e inicie a operação de impressão com o botão a seguir:
5.Com o início da impressão você pode agora, através da coleta de dados operacionais (1), iniciar a operação (mensagem RDO) "Imprimir folha da palete" (2).
A impressora anteriormente selecionada imprime agora a folha de palete.
6.Retire a palete da saída e coloque a folha de palete imprimida na palete.
7.Insira uma nova palete na saída e continue a encomenda de impressão.
Imprimir folha de palete no Data Terminal
Para que seja indicada na respectiva impressora a mensagem manual RDO "Imprimir folha de palete", você tem de selecionar o respectivo local de trabalho (impressora) no Data Terminal.

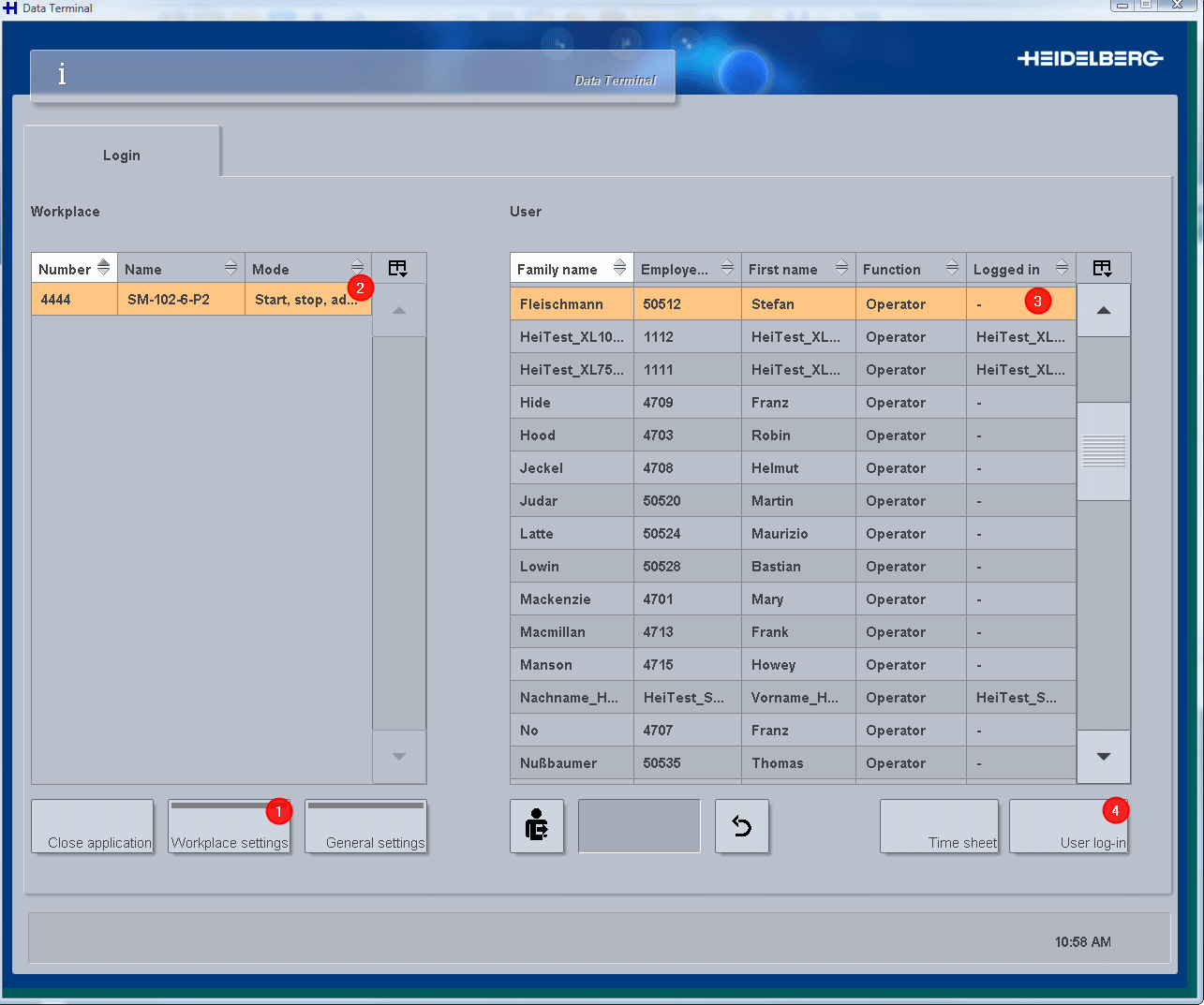

1.Inicie o Data Terminal e selecione via botão "Ajuste, local de trabalho" a impressora, na qual você pretende imprimir a folha de palete (1).
A impressora aparece em seguida na lista de locais de trabalho (2).
2.Marque o local de trabalho (2) e selecione na lista de usuários o operador da máquina (3).
3.Registre um operador de máquina (4).
4.Primeiro surge a janela "Seleção da encomenda". Aqui você seleciona uma encomenda.
5.Em seguida você chega à recolha de dados operacionais.

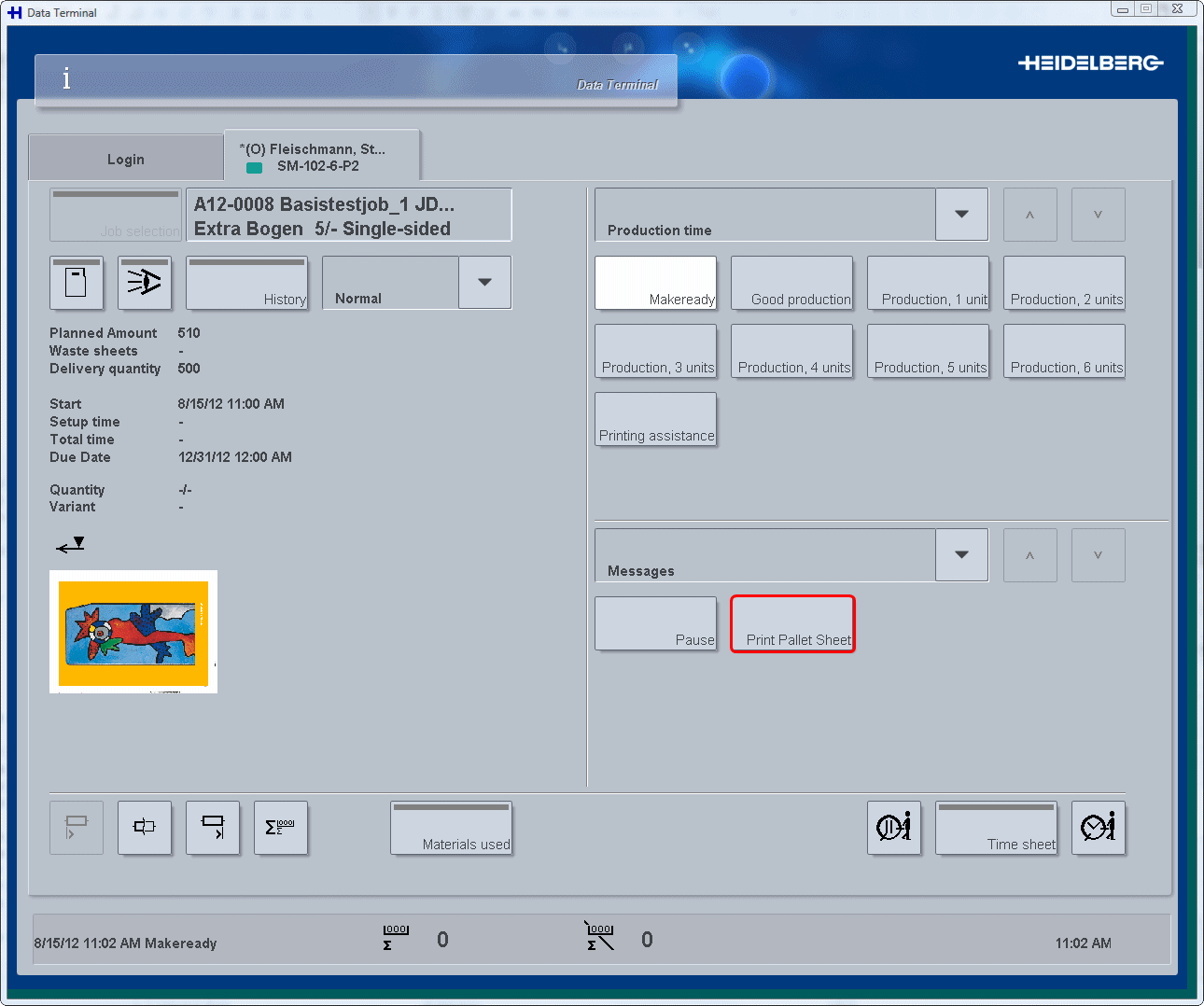

6.Na recolha de dados operacionais você tem agora a possibilidade de imprimir uma folha de palete.
A impressora anteriormente selecionada imprime em seguida a folha de palete.
