在生产中，已印刷的印张在印版上提供给以后的进程（如裁剪、折页或者外部进程）。为了这些货版始终清晰可辨，需要安装所谓的货版标签到货版上。
使用生效的"新建货版标签"功能，可以部分自动生成货版标签。这意味着，在印刷机上手动激活（BDE 报告）后，自动保存以后的进程所需带的全部信息。然后在一台印刷机上输出货版标签。
•前提条件
•在 Prinect Press Center 上打印货版标签
必须满足以下前提条件，以便可以在机器上使用"印刷货版标签"功能。
•在 Prinect 服务器上必须安装数据库。
•在 CDM 旁安装机器时必须从下列选项中选择一个连接类型："直接连接机器"、"数据终端"、"计数器与数据终端"或"数据终端与机器直连"。
纸条插入不含InsertStar的单张纸印刷机
打印哪些活件数据取决于您所使用的货版标签模版。名称为"Classic"的补充文件模版与不带该名称的模版相比所含信息较少。
可以在下面的表格中选取显示在各模版的活件数据。
|
活件数据 |
模版 |
模版 |
|---|---|---|
|
标志 •已分配给货版标签的标志。见处理跟踪文件模版。 |
是 |
是 |
|
预览图 |
是 |
是 |
|
活件编号 |
是 |
是 |
|
将活件编号作为条形码 |
是 |
是 |
|
活件名称 |
是 |
是 |
|
印张 •印张的名称。 |
是 |
是 |
|
客户 |
是 |
是 |
|
带有货版上印张数量的货版编号。 |
是 |
是 |
|
发货地址 •只有当信息管理系统发送发货地址到活件中时，才会打印发货地址。 |
是 |
是 |
|
交件数量 •产品的交件数量 |
是 |
是 |
|
印数 •包括计划废页在内的所需印数 |
是 |
是 |
|
印刷货版标签的日期和时间。 |
是 |
是 |
|
注释 •机器工长在放置货版标签时放到机器旁的注释/附注。 |
是 |
是 |
|
打印货版标签的机器 |
是 |
- |
|
放置货版标签的机器工长 |
是 |
- |
|
分版活件的版本 |
是 |
- |
|
到期时间 |
是 |
- |
|
信息准备好时的下一工序 |
是 |
- |
|
信息准备好时下一工序计划使用的机器 |
是 |
- |
|
信息准备好时的下一计划数量 •必须为下一工序准备好的的计划数量。其中包括产品数量和废页量 |
是 |
- |
前提条件：货版标签上的纸张插入装置仅使用于Press Center S14A以上版本。在CDM上安装印张印刷机时注意选择正确的机器版本。见装置分类"单张纸印刷机"附加的一般装置配置。
对于带集成纸条插入装置即海德堡InsertStar的单张纸印刷机，可提供待额外信息的货版标签模版。InsertStar结合了印数的计数功能和废页的标记功能。InsertStar的货版标签中包含重复使用的信息，例如带印张对齐故障的印张的列表。
带InsertStar的单张纸印刷机总共有4个模版可用，其中两个模版适用于Prinect Inspection Control（PIC），两个模版适用于Prinect Inspection Control2（PIC2）。与PIC2不同，PIC可以传送损坏的活件，并将其写入货版标签。
Classic和非Classic模版之间的区别在于非Classic模版可以显示更多信息，例如计划的机器和下一道工序。

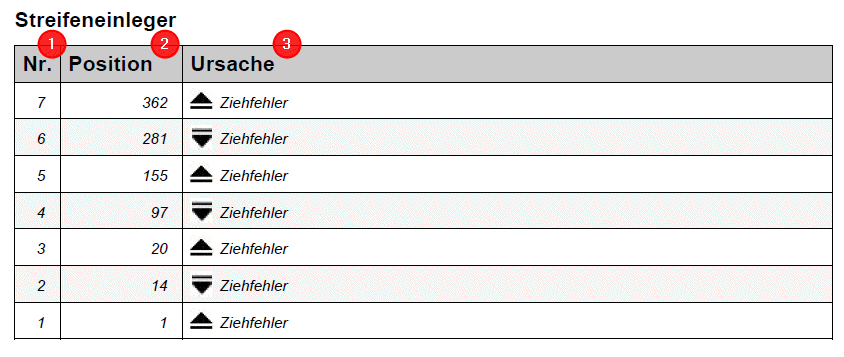

标记功能的范例货版标签
编号（1）
显示条的编号。编号1对应首先推入的条。该条位于货版的最下方。
位置（2）
给出一个事件的印张编号。位置1对应货版上的最下方印张。
原因（3）
给出条的原因（例如印张对齐故障）。
|
图标 |
意义 |
|---|---|
|
故障事件的初始条 该图标与位置组合显示从第几个印张开始出现故障事件。机器操作者根据货版上的条形可知从该位置开始到结束条之间出现一个故障。 |
|
故障事件的结束条 该图标与位置组合显示故障事件在哪里结束。机器操作者根据货版上的条形可知前一个印张到该位置出现一个故障。因此，从初始条到结束条之间的所有印张都有故障。 |
|
故障事件的中间条 该图标与位置组合显示从货版的哪个位置开始插入一个中间条。在某个特定故障印张数量后将中间条插入到初始条和结束条之间。关于在多个故障印张后插入一个中间条的设置必须提前在Prinect Press Center中配置好。 |
1.必须将 Windows 打印机（仅限 DIN-A4 虚拟打印机）添加到 Prinect 服务器上（在 Prinect 服务器上添加 Windows 打印机）。
2.如有需要，可以为默认模版定义一个新标志（处理跟踪文件模版）。
3.设备必须在 CDM 旁（机器连接）
注意适用于"货版标签InsertStar"的Prinect Press Center的版本。见纸条插入含InsertStar的单张纸印刷机。

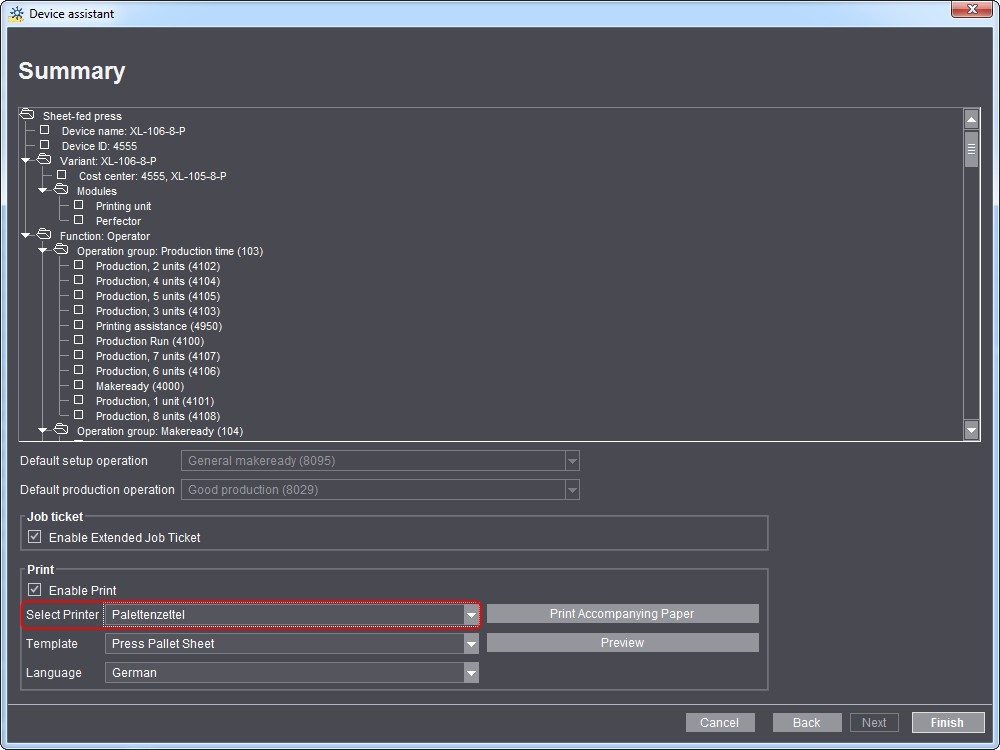

4.必须给相应的装置分配货版标签模版（为设备分配跟踪文件/每日记录模版）。
5.如果是自动货版更换器，则可禁用自动印刷货版标签。见更换货版时禁用自动货版标签印刷。
6.针对带InsertStar额外信息的货版标签，必须在Prinect Press Center内激活InsertStar的计数功能和标记功能。为此请阅读Prinect Press Center的操作指南。
印刷机必须安装到 Prinect 服务器的计算机上。
我们推荐选择靠近印刷机的打印机打印货版标签。
提示：在将打印机添加到 Prinect 服务器上时必须使用用户"prinect"进行登录。
操作方法：
1.在 Prinect 服务器上选择"开始 > 装置和打印机 > 添加打印机"。

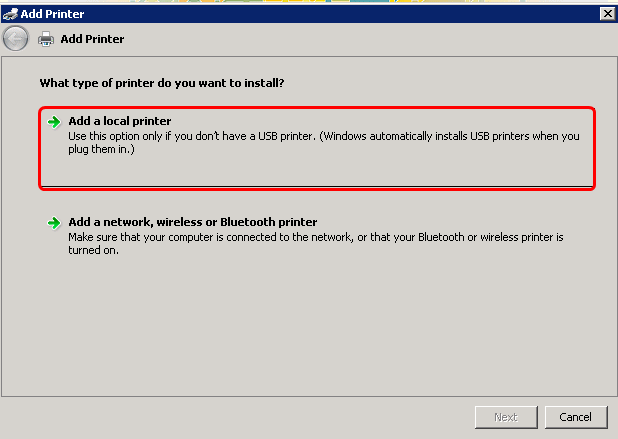

2.选择选项"添加本地打印机"。

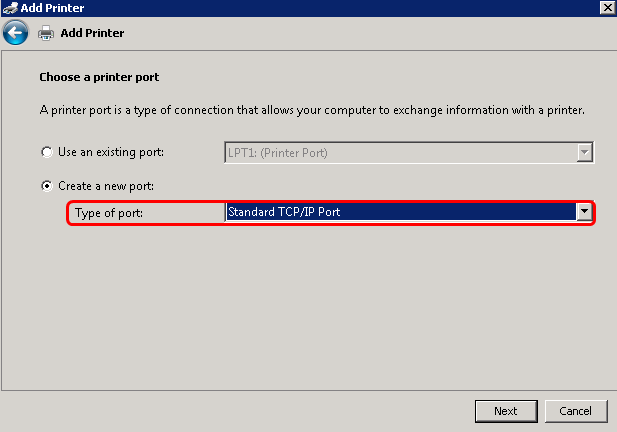

3.选择"标准 TCP/IP 端口"作为连接类型。
4.点击“继续”。
5.输入打印机的名称或 IP 地址。
6.点击"下一步"。

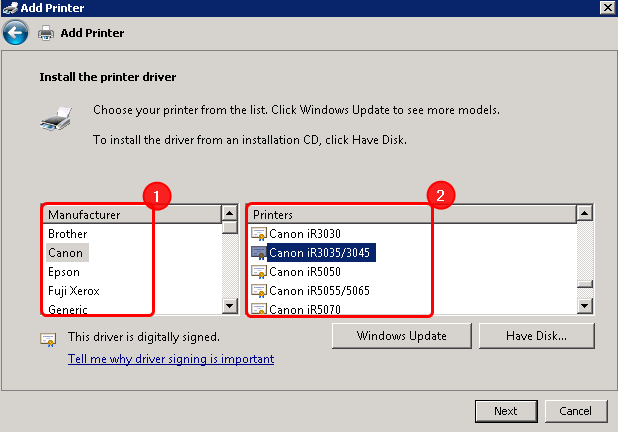

7.选择打印机的生产商 (1) 和相应的型号 (2)。
如果驱动未在列表中列出，请联系打印机的生产商或者从生产商的网站上下载相应的驱动。
8.点击"下一步"。

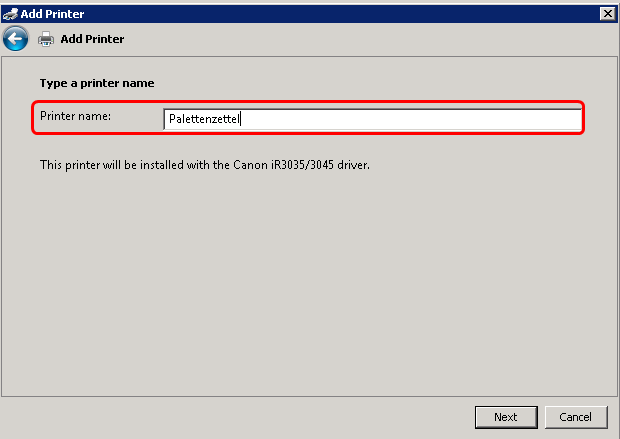

9.请您输入打印机的名称。在添加印刷机时，该名称随后也出现在 Prinect Cockpit 作为可选名称。
10.点击"下一步"。

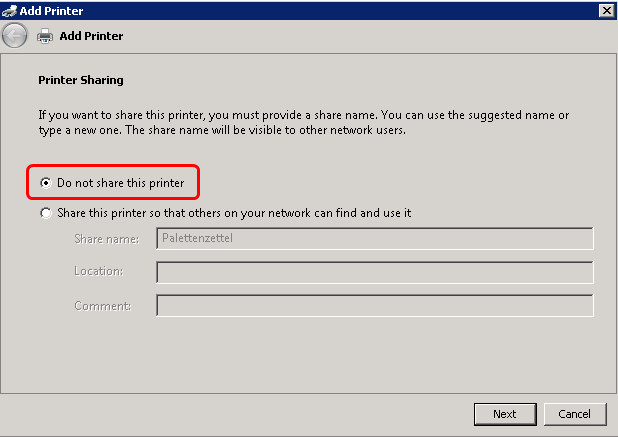

11.选择选项"打印机未许可"。
12.点击"下一步"。

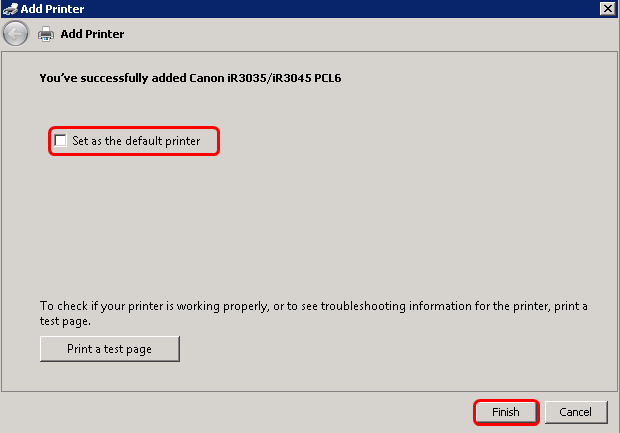

13.必要时将打印机确定为默认打印机。
14.点击"完成"。
打印机现在提供给 Prinect 系统。如果打印机无法选择，请使用Supervisor重新启动"Prinect 服务"，并检查添加打印机的权限。
15.在检查 Windows 系统控制的权限时在"打印机"区域选择之前添加的打印机，并在快捷菜单中点击"属性"。

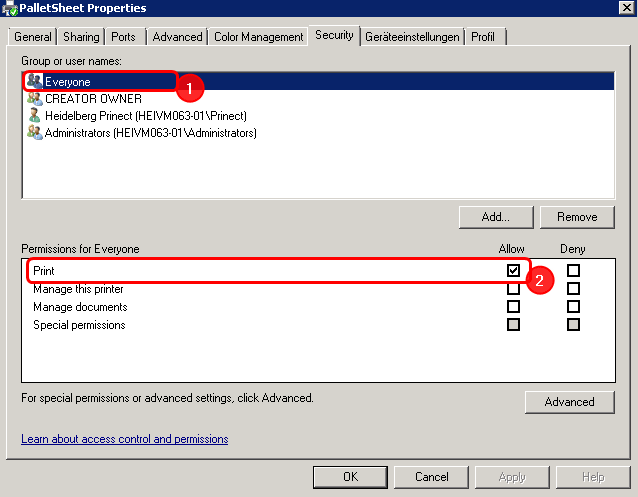

16.在"安全"标签卡中必须针对分组"每个"(1) 至少许可"打印"权限 (2)。
如果是自动货版更换器，则默认在每次更换后印刷一个货版标签。并非一直需要该功能，可以禁用。
过程如下：
1.切换到"管理 > 系统"。
2.在左列表中选择 Prinect 服务器。
3.滚动到右侧，直至"中央设备管理器"区域。
4.点击"属性"按钮。
5.禁用"在货版更换后自动印刷货版标签"选项。
现在在更换货版后不再自动印刷货版标签。仅通过手动操作由一个 BDE 信息控制货版标签打印。
在 Prinect Press Center 上打印货版标签
为了在相应的印刷机上显示"印刷货版标签"手动 BDE 报告，您必须在 Master Data Store (MDS) 和 Prinect Press Center 印刷机之间进行同步。如何实施同步，见BDE 配置和印刷机的同步。
在同步 BDE 配置后，您可以将活件加载到 Prinect Press Center，并打印货版标签。一般的操作步骤如下：
1.在 Prinect Press Center 中切换至菜单"操作数据采集"(1)。
2.登录装置操作者 (2)。
3.接着切换到菜单"活件" (3)。

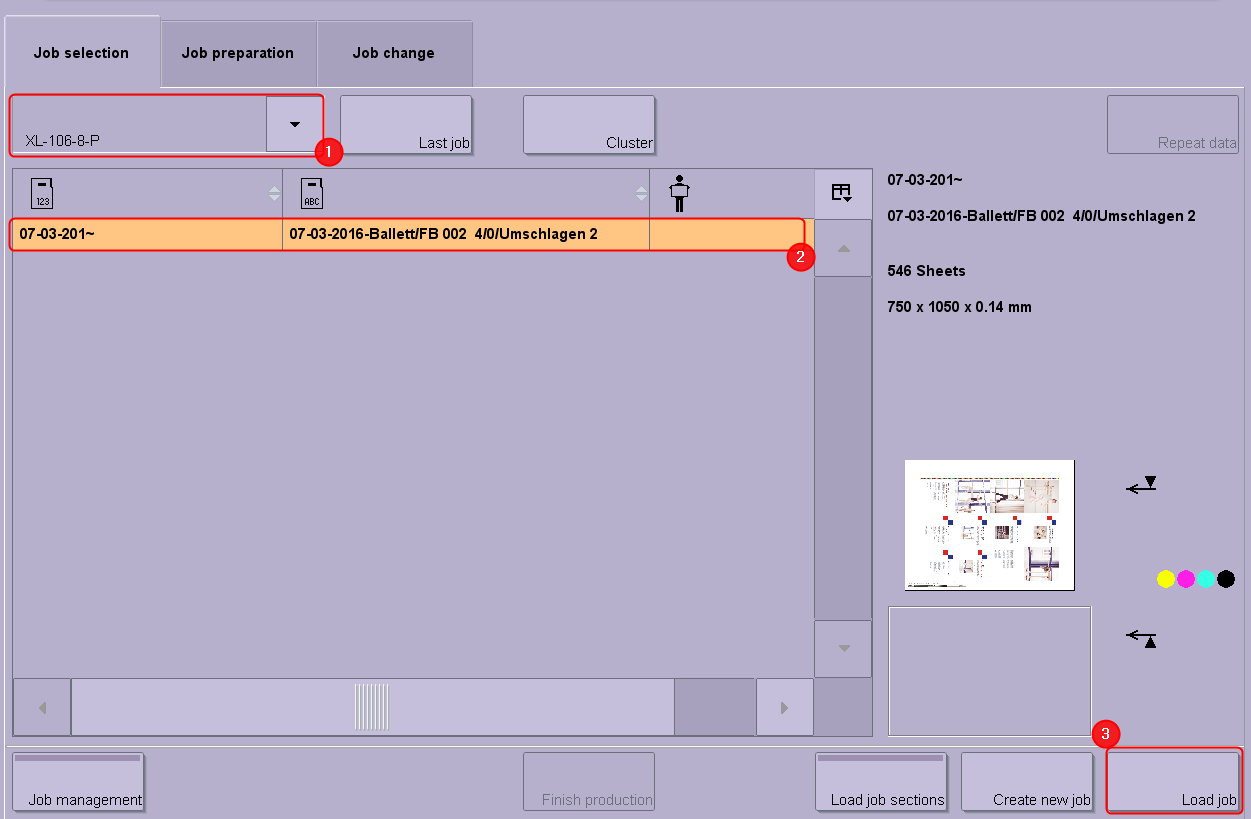

1.选择印刷机的数据存储器 (1)。
2.选择您想要打印的活件 (2)。
3.加载活件 (3)。
4.点击按钮"许可活件"，并通过以下按钮开始打印过程。

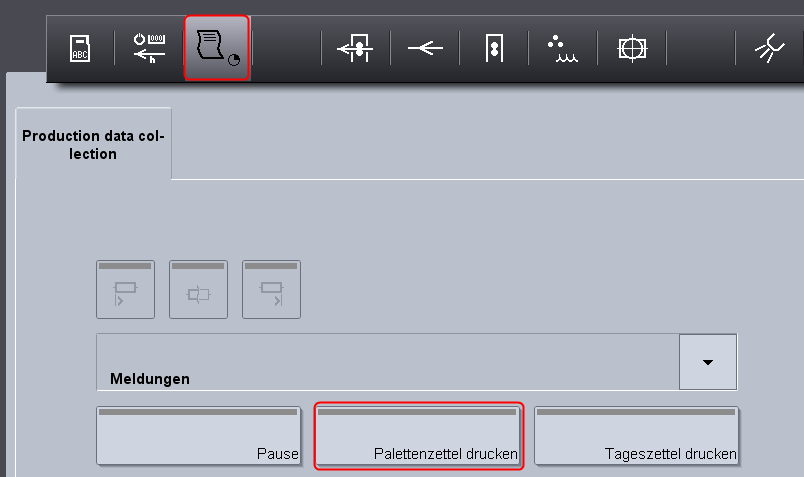

5.在打印开始时，您可以通过操作数据采集 (1) 删除操作（BDE 报告）"打印货版标签" (2)。
在之前选择的打印机上打印货版标签。
6.现在从支架上取下货版，将已印刷的货版标签放在货版上。
7.在支架上放入一个新货版，然后继续印刷活件。
为了在相应的印刷机上显示手动 BDE 报告"打印货版标签"，必须在 Data Terminal 上选择相应的工位（印刷机）。

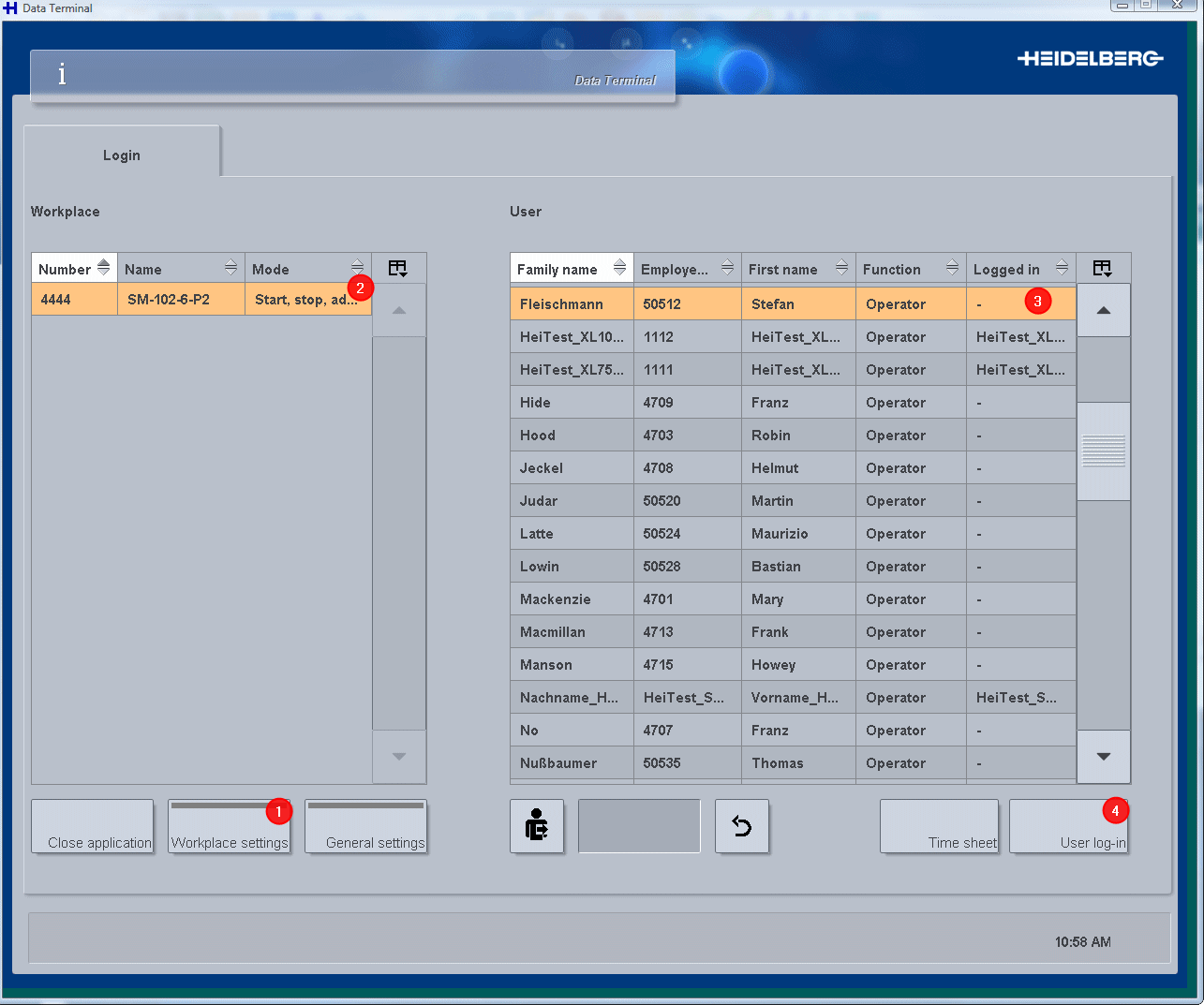

1.启动 Data Terminal，通过按钮"设置工位"选择您希望打印货版标签的印刷机 (1)。
接着该印刷机出现在工位－清单中 (2)。
2.标记该工位 (2)，在用户清单中选择装置操作者 (3)。
3.登录用户 (4)。
4.出现"活件选择"窗口。请选择一个活件。
5.接着进入操作数据采集。

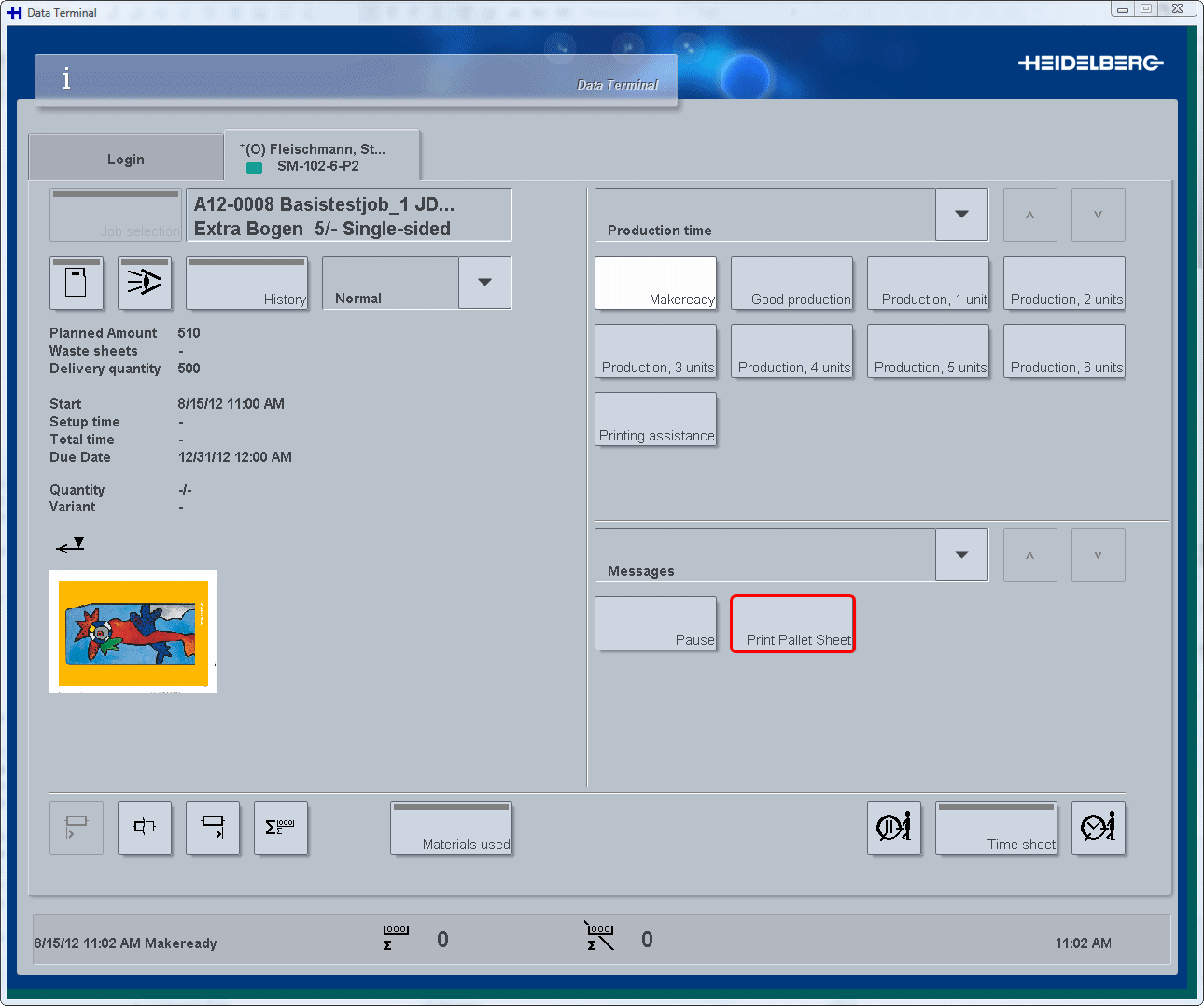

6.在操作数据采集中您可以打印货版标签。
接着在之前选择的打印机上打印货版标签。
