Register "Layout-Einstellungen" für Labelfire 340- (bzw. DCS 340-) Druckmaschinen

Die verfügbaren Optionen in diesem Register sind an die Labelfire 340-Druckmaschine angepasst, d. h. Optionen, die für diesen Maschinentyp nicht sinnvoll sind, werden nicht angeboten. Andere Optionen sind entsprechend angepasst.

Hinweis: Das beschnittene Endformat wird für Labelfire 340-Druckmaschinen generell dem PDF entnommen.

Auswahlliste "Substrat"

Auswahl des Substrats (Rolle).

Auswahlliste "Breite"

Hier können Sie eine Rollenbreite für das Substrat auswählen. Hierdurch können Sie bei mehreren Breiten für ein Substrat die Auswahl genauer spezifizieren.

Auswahlliste "Ausgabebedingung"

Wählen Sie hier die zum verwendeten Papier definierte Ausgabebedingung aus (siehe Maschinen-Parametrierung über Ausgabebedingungen).

Bereich "Layout"

Option "CFF2-Datei verwenden"

Wenn Sie diese Option aktivieren, können Sie für Etiketten und Faltschachteln Stanzformen in Form von CFF2-Dateien importieren und den in den PDF-Dateien enthaltenen Nutzen zuordnen. Durch Kli­cken auf den "Durchsuchen"-Button können Sie eine CFF2-Datei im Dateisystem des Prinect Servers auswählen. Die in den PDF-Dateien enthaltenen Nutzen werden automatisch den Stanzformen zuge­ordnet. Die Kombinationen aus Nutzen und Stanzformen können auf dem Substrat auf unterschiedli­che Weise automatisch angeordnet werden.

Voraussetzung: Für die Verwendung von CFF2-Dateien müssen Sie folgende Randbedin­gungen beachten:

·Die Einzelnutzen im PDF müssen in Bezug auf die Form des Endformat-Rahmens, auf die Größe und auf die Ausrichtung zur in der CFF2-Datei enthaltenen Stanzform passen. Gegebenenfalls können Sie die Anpassung in der PDF Toolbox mit der "Seitenmontage" vornehmen.

·In der CFF2-Datei darf nur eine Form enthalten sein. Diese kann mehrfach vorkommen.

·Das Layout der CFF2-Datei muss in jeder Zeile die gleiche Anzahl von Nutzen enthalten. Ebenso muss jede Spalte die gleiche Anzahl von Nutzen enthalten.

Hinweis: Die Endformat-Rahmen der Einzelnutzen müssen genau in die Stanzformen pas­sen. Falls erforderlich können Sie diese Anpassung mit den Optionen im Bereich "Nutzenpo­sition" durch Verschieben des Nutzen gegenüber der Stanzform korrigieren.

Mit den Parametern "Spalten" und "Zeilen" und den Optionen "Wiederholen" können Sie die Anzahl der Spalten und Zeilen auf dem Sujet sowie gegebenenfalls Wiederholungen parametrieren. Siehe Optionen "Spalten / Zeilen".

Auch der horizontale Sujet-Abstand zum Bedruckstoff-Rand und die Positionierung der Nutzen kön­nen eingestellt werden. Siehe Option "Sujet-Abstand in X-Richtung" und Bereich "Nutzenposition".

Option "CFF2-Datei verwenden" ist nicht aktiviert

Wird keine CFF2-Stanzformen-Datei geladen, unterscheiden sich die Parameter zum Definieren des Bogen-Layouts gegenüber dem Workflow mit Stanzformen. Siehe Option "CFF2-Datei verwenden" ist aktiviert.

Optionen "Spalten / Zeilen"

Hier definieren Sie die Anzahl der Nutzen auf dem Druckbogen.

Die Option "Wiederholen" wirkt sich nur dann aus, wenn in den Feldern "Zeilen" bzw. "Spalten" eine Zahl gleich oder größer "2" eingetragen ist.

•"Zeilen" ohne "Wiederholen"

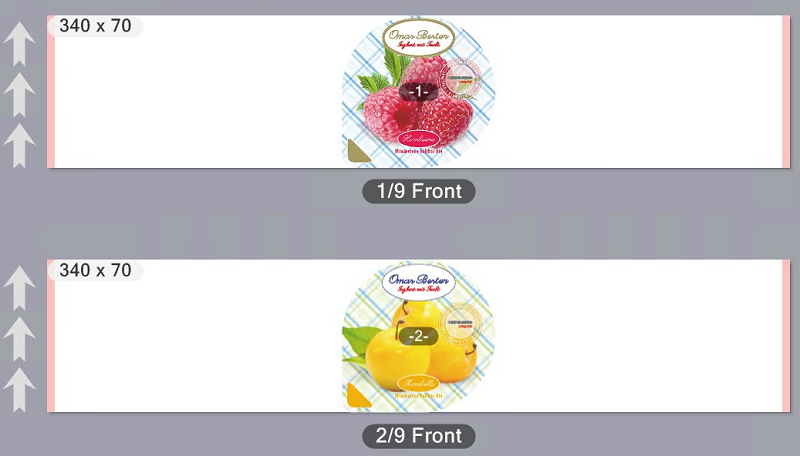

Im Feld "Zeilen" und im Feld "Spalten" ist jeweils eine "1" eingetragen. Die Optionen "Wiederho­len" sind nicht aktiviert.

Auf jedem Bogen wird jeweils ein anderer Nutzen platziert:

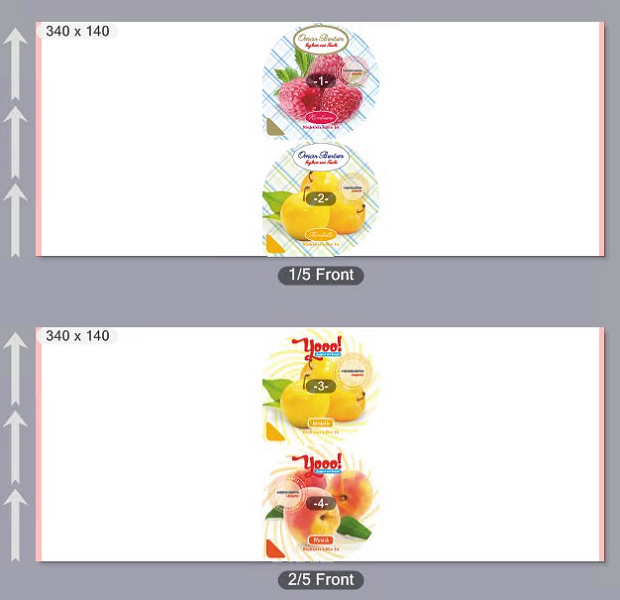

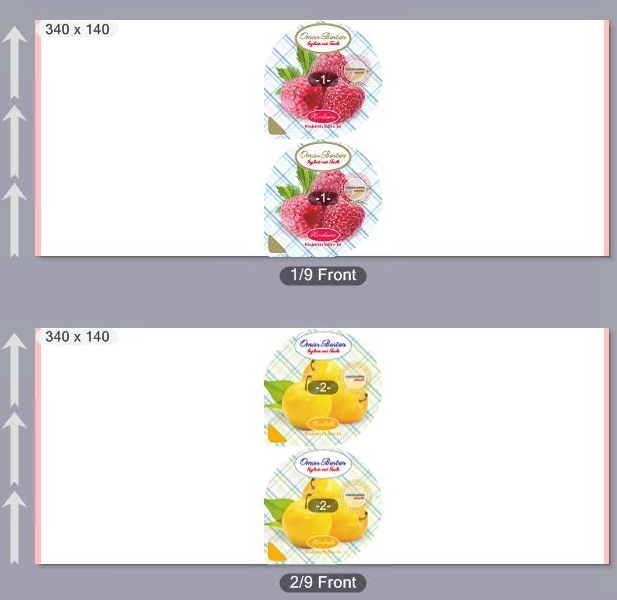

Tragen Sie nun in das Feld "Zeilen" eine "2" ein.

Dann werden jeweils 2 verschiedene Nutzen untereinander auf einem Bogen platziert:

•"Zeilen" mit "Wiederholen"

Tragen Sie in das Feld "Zeilen" eine "2" ein. Die Option "Wiederholen" wird aktiviert. Im Feld "Spalten" steht eine "1" und die Option "Wiederholen" ist hier deaktiviert.

Auf jedem Bogen wird jeweils ein Nutzen wiederholt untereinander platziert:

•"Spalten" mit/ohne "Wiederholen"

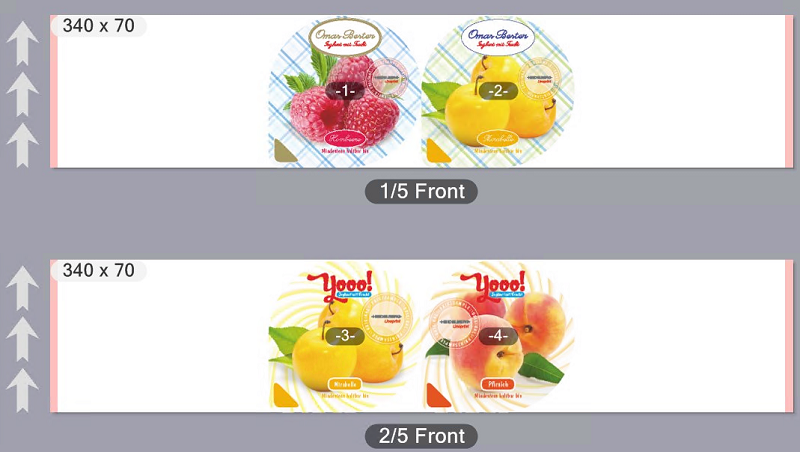

Tragen Sie in das Feld "Spalten" eine "2" ein. Im Feld "Zeilen" steht eine "1" und die Option "Wie­derholen" ist nicht aktiviert.

Auf jedem Bogen werden jeweils 2 verschiedene Nutzen nebeneinander platziert:

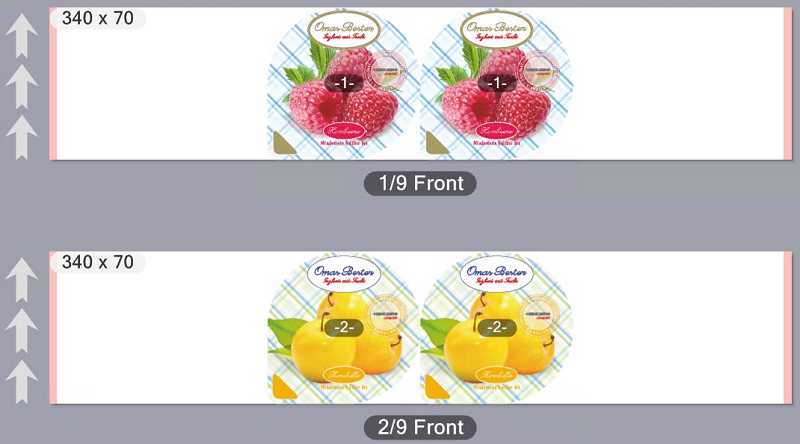

Aktivieren Sie neben "Spalten" die Option "Wiederholen".

Es werden auf jedem Bogen jeweils zwei gleiche Nutzen nebeneinander platziert:

•Zeilen und Spalten mit Wiederholen.

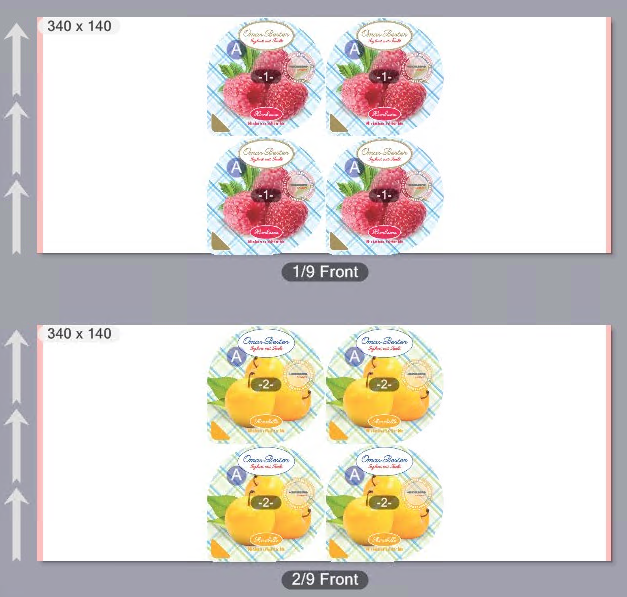

Tragen Sie in die Felder "Spalten" und "Zeilen" jeweils eine "2" ein. Aktivieren Sie beide Optio­nen "Wiederholen".

Es werden jeweils 4 gleiche Nutzen platziert:

Option "CFF2-Datei verwenden" ist aktiviert

Optionen "Spalten / Zeilen" für Druckbogen mit CFF2-Stanzformen

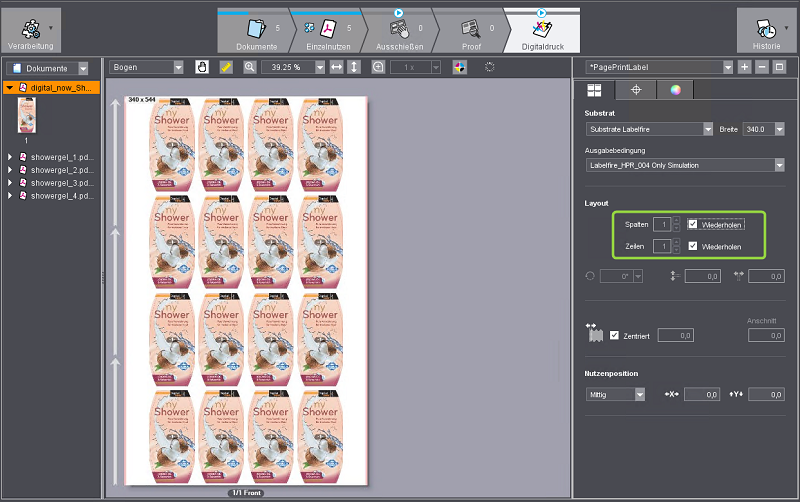

Wenn die Option "CFF2-Datei verwenden" aktiviert ist und ein Etiketten-Dokument sowie eine dazu passende CFF2-Stanzform-Datei geöffnet ist, können Sie im Bereich "Layout" nur die Optionen "Wie­derholen" bedienen.

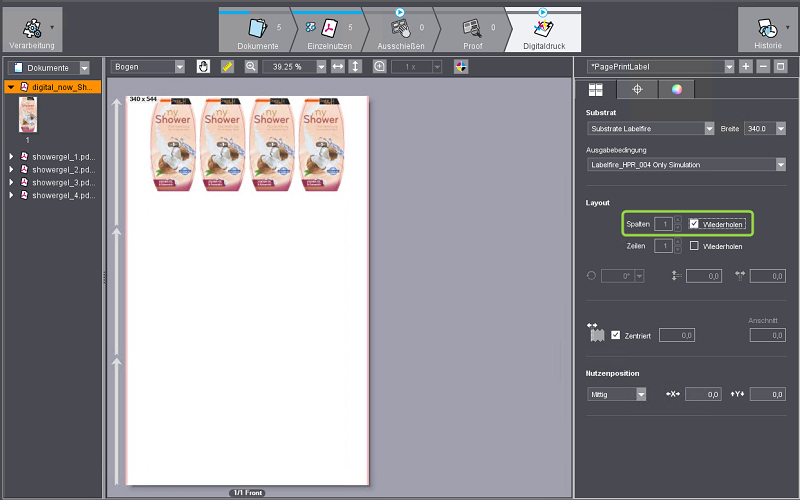

Wenn Sie die Option "Wiederholen" für Spalten aktivieren, wird das Substrat in horizontaler Rich­tung automatisch mit Objekten (z. B. Etiketten) ausgefüllt, und zwar werden so viele Objekte einge­setzt, wie auf die Substrat-Breite passen.

Wird nur die Option "Wiederholen" für Zeilen aktiviert, werden entsprechend automatisch Objekte in vertikaler Richtung angeordnet.

Werden beide Optionen "Wiederholen" aktiviert, wird das Substrat komplett aufgefüllt.

Hinweis: Sie können z. B. auch unterschiedliche Etiketten, die zur geladenen Stanzform passen, automatisch anordnen lassen. Das entsprechende PDF-Dokument muss die Etiket­ten enthalten oder dem Auftrag müssen die passenden PDF-Dokumente hinzugefügt wer­den. Erzeugen Sie dann eine Seitenliste mit unterschiedlichen Etiketten und wählen Sie im Arbeits­schritt "Digitaldruck" die Seitenliste aus. Siehe Auswahlliste "Anzeigeformat".

Stanzformen und PDF/VT-Dateien

Sie können auch PDF/VT-Dateien mit Stanzformen verknüpfen, z. B. für individualisierte Etiketten. Für PDF/VT-Dateien stehen die Einstellmöglichkeiten für Spalten und Zeilen sowie für Wiederholun­gen nicht zur Verfügung. Das Bogen-Layout wird automatisch komplett mit den Etiketten entsprech­end der PDF/VT-Vorgaben aufgefüllt. Mit der Option "Sortierreihenfolge" können Sie die Reihenfolge der Etiketten beeinflussen.

Option "Drehung" (Winkel-Symbol)

In dieser Auswahlliste können Sie einen Drehwinkel für alle auf den Bogenseiten platzierten Objekte (Seiten, Etiketten, Falzbogen, Stanzformen) einstellen. Hierbei werden die Seiten-Inhalte mit gedreht.

Es stehen die Drehwinkel 0°, 90°, 180° oder 270° im Uhrzeigersinn zur Verfügung.

Hinweis: Wenn Sie im Vorschau-Bereich die Ansicht "Layout" auswählen, wird die Ausrich­tung der Seiten durch Symbole "A" gekennzeichnet.

Option "Inhalt für die Ausgabe spiegeln"

Für das rückseitige Bedrucken von transparenten Folien — insbesondere von Schrumpffolien — kön­nen Sie die Option "Inhalt für die Ausgabe spiegeln" aktivieren. Dann werden die Inhalte gespiegelt ausgegeben. Alle Marken werden hierbei nicht gespiegelt, da z. B. Sensotec-Marken und Register­marken seitenrichtig gedruckt werden müssen.

Individuelle Falzbogen-Einstellungen für Abstände und Drehwinkel

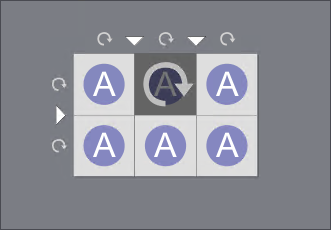

Ist in den Feldern "Spalten" und/oder "Zeilen" eine Zahl größer "1" eingetragen, wird im unteren Bereich des Registers "Layout-Einstellungen" eine Grafik angezeigt, in der Sie die Ausrichtung der ein­zelnen Falzbogen und die Abstände zwischen den Falzbogen individuell einstellen können.

Durch Anklicken eines Objekts in der Grafik können Sie die Ausrichtung des jeweiligen Falzbogens individuell ändern. Diese Drehung wird im Vorschau-Bereich angezeigt.

Mit diesen Drehungen werden die einzelnen Objekte auf einer Bogenseite gedreht.

Im Unterschied dazu wird mit den Drehwinkel-Einstellungen aus der Auswahlliste die Ausrichtung der gesamten Anordnung aller auf der Bogenseite platzierten Objekte eingestellt.

Beispiel: Auf einer Bogenseite ist ein Etikett mehrfach platziert. Parameter: Spalten = 2, Zeilen = 2, Wiederholen = Ein. Die Vorschau-Ansicht "Layout" ist eingestellt.

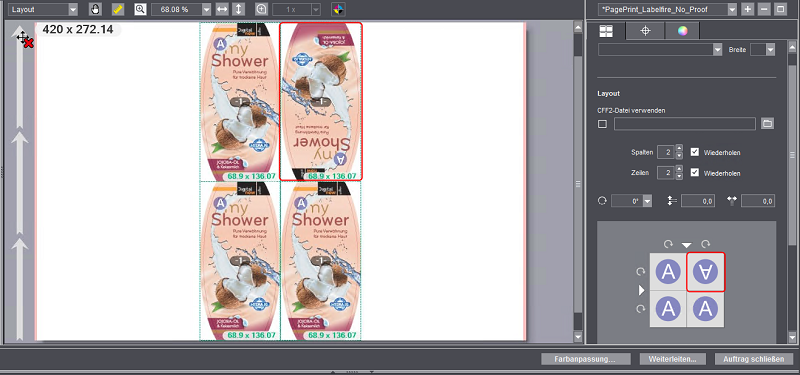

Drehwinkel-Einstellung =  "0°", das rechte obere Objekt in der Grafik ist rotiert:

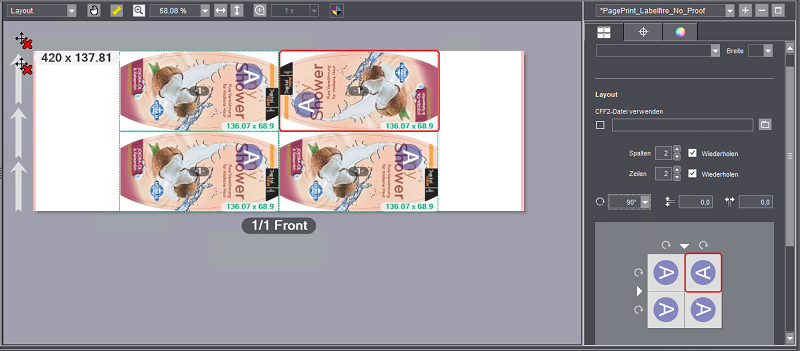

Drehwinkel-Einstellung "90°", das rechte obere Objekt in der Grafik ist rotiert:

Die gesamte Anordnung der Etiketten ist um 90° gedreht, das rechte, obere Etikett ist gegenüber den anderen Etiketten entsprechend der Grafik um 180° gedreht.

Die Einstellung des Drehwinkels in der Auswahlliste bewirkt also eine Drehung der gesamten Anord­nung der Objekte auf dem Druckbogen. Die Rotationen, die in der Grafik durch Anklicken vorgenom­men werden, bewirken die Drehung einzelner Objekte relativ zu den anderen Objekten.

Optionen "Abstand vertikal / horizontal"

Voraussetzung: Es sind mehr als eine Seite/ein Falzbogen jeweils in horizontaler und/oder in vertikaler Richtung auf dem Bogen-Layout platziert.

Mit diesen Optionen können Sie die vertikalen bzw. horizontalen Abstände zwischen den Seiten bzw. Falzbogen parametrieren.

Falzbogen-Abstände individuell einstellen

Wenn Sie abweichend von den vertikalen und horizontalen Abständen einzelne Falzbogen-Abstände individuell einstellen wollen, können Sie dies in der Vorschau-Grafik vornehmen.

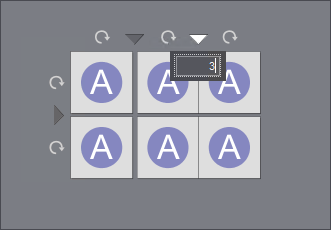

Klicken Sie in der Grafik jeweils auf den Pfeil zur betreffenden Trennlinie und tragen Sie in das Einga­befeld den gewünschten Abstand ein (in mm).

Der Abstand wird für die Trennlinie in der Grafik und auch im Vorschau-Fenster angezeigt. Bei Bedarf können Sie weitere Abstände einstellen.

Option "Sortierreihenfolge"

Voraussetzung: Diese Option ist nur verfügbar, wenn ein Auftrag mit PDF/VT-Dokumenten (mehrere Datensätze) bearbeitet wird und wenn ein solches Dokument ausgewählt ist.

Für einige Weiterverarbeitungs-Prozesse ist es erforderlich, die Sortierreihenfolge der Datensätze im Etikettendruck vorab festzulegen. In der Auswahlliste können Sie zwischen folgenden Sortierreihen­folgen wählen:

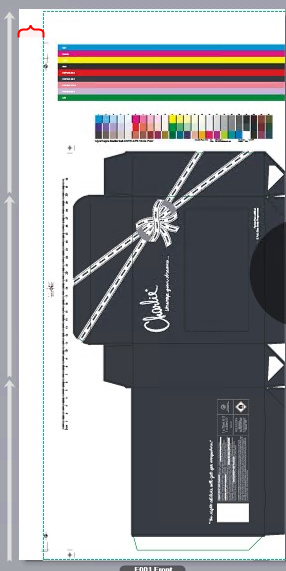

Option "Sujet-Abstand in X-Richtung"

Hinweis: Im Vorschau-Bereich wird die Laufrichtung des Rollenmaterials in der Maschine durch Pfeile angezeigt. Mit dem Kontext-Menübefehl "Anzeigen > Rahmen" im Layout-Bereich werden die Seiten-Endformat-Rahmen der Sujets eingeblendet, sodass der Sujet-Abstand als Abstand der Seiten-Endformat-Rahmen zum linken Substrat-Rand sichtbar wird.

Option "Zentriert"

Wenn Sie diese Option aktivieren, wird auf beiden Seiten des Rollen-Substrats der gleiche Abstand zum bedruckten Inhalt eingestellt.

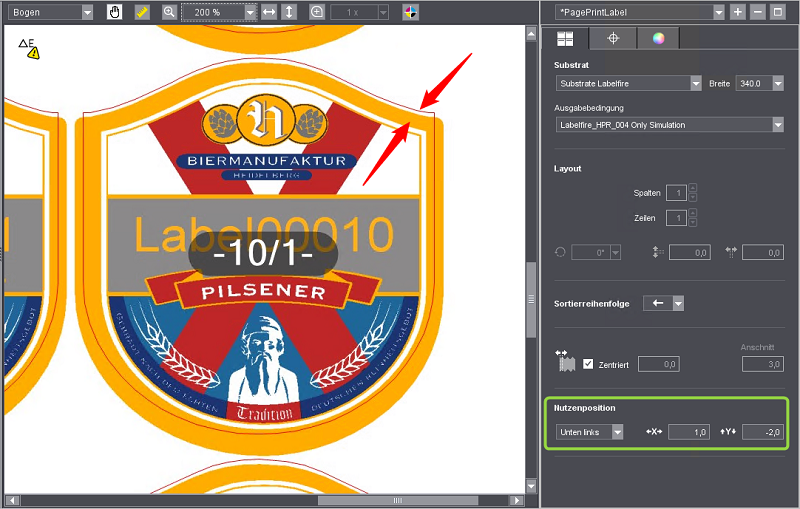

Bereich "Nutzenposition"

In diesem Bereich können Sie die Position eines Nutzen (z. B. eines Etiketts) gegenüber einer Stanz­form genau ausrichten. Hierbei wird der Endformat-Rahmen des Nutzen an die Stanzform angepasst. Diese Bearbeitung ist nur dann erforderlich, wenn die Nutzen nicht genau deckungsgleich zur den Stanzformen passen. Gehen Sie folgendermaßen vor:

1.Wählen Sie in der Vorschau die Darstellung "Bogen" und wählen Sie einen Zoom-Faktor, mit dem Sie genügend genau die Details der Objekte erkennen können.

2.Rufen Sie über dem Vorschau-Bereich den Kontext-Menübefehl "Anzeigen > Stanzform / Bemaßung" auf.

3.Wählen Sie jetzt im Bereich "Nutzenposition" in der Auswahlliste, ob Sie den Nutzen mittig oder an der linken, unteren Ecke der Stanzform ausrichten möchten.

4.Stellen Sie nun in den Feldern für Verschiebungen in X- und in Y-Richtung so lange Verschie­bungswerte ein, bis die Nutzen genau in der Mitte der Stanzform ausgerichtet sind. Sie können hier auch negative Werte eingeben. Sobald Sie den Eingabe-Focus wechseln oder die Tabulator-Taste betätigen wird die Änderung in der Vorschau angezeigt.

Druck von Sicherheitsmarkierungen

Der High Performance Renderer (für Primefire / Labelfire) unterstützt den Druck von Sicherheitseti­ketten. Diese enthalten spezielle Markierungen in Form vorgerasterter CMYK-Bilder. Diese Bilder müssen möglichst unverändert im Originalformat gedruckt werden.

Diese Sicherheitsmarkierungen funktionieren ähnlich wie QR-Codes und können mit speziellen Mobilgeräte-Apps als Original-Druck identifiziert werden. Eine Kopie des Labels würde das Sicher­heitsmerkmal zerstören.

Ein scanbares Ergebnis wird nur dann erreicht, wenn die Sicherheitsmarkierungen ohne Color Management-Einwirkung und unter Verwendung von Tropfengröße 1 gedruckt werden.

Anmerkungen:

•Die Sicherheitsmarkierungen können mit der Prinect PDF Toolbox auf dem Label platziert und markiert werden.

•Beim Durchlaufen der Qualify-Sequenz werden die markierten Elemente erkannt und ohne Bearbeitung an den High Performance Renderer weiter gereicht. Dort werden die Bitmaps für die Sicherheitsmarkierungen generiert.

•Diese spezielle Behandlung der Sicherheitsmarkierungen ist in der Vorschau im Arbeitsschritt "Digitaldruck" nicht erkennbar, sondern nur in der Tiff-Ausgabe.

Folgende Einschränkungen gelten:

•Eine Sicherheitsmarkierung darf maximal 20 x 20 mm groß sein.

•Es können mehrere Sicherheitsmarkierungen auf einer Seite platziert sein, sie dürfen sich jedoch nicht überlappen.
