Register "Druckmarken-Einstellungen" für Primefire 106-Druckmaschinen
Hnweis: Die Druckmarken-Einstellungen unterscheiden sich je nachdem, für welchen Maschinentyp die ausgewählte PagePrint-Sequenz eingerichtet ist. Siehe auch:
·Register "Druckmarken-Einstellungen" für Labelfire 340-Druckmaschinen.
Die verfügbaren Marken-Optionen sind an die Primefire 106-Druckmaschine angepasst, d. h. es werden nur die Marken-Typen "PQC-Streifen" und "Info Text" angeboten.
Markentyp "PQC-Streifen"

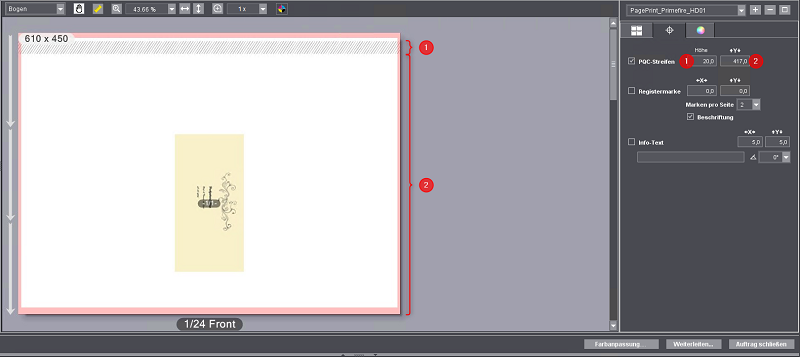

PQC-Streifen (Print Quality Control) sind spezielle Qualitäts-Kontrollmarken, die zur Erkennung eventuell nicht druckender Düsen benötigt werden. Normalerweise werden diese Marken automatisch an der Bogen-Hinterkante im druckbaren Bereich positioniert. Für bestimmte Anwendungen kann es erforderlich sein, die Position des PQC-Streifens manuell anzupassen. Dies können Sie in den Feldern "Höhe" und "Y" vornehmen.
Höhe
Die Höhe des Streifens in mm (1).
Y
Dieser Wert gibt den Abstand der Bogen-Vorderkante zum unteren Rand des Streifens an (2).

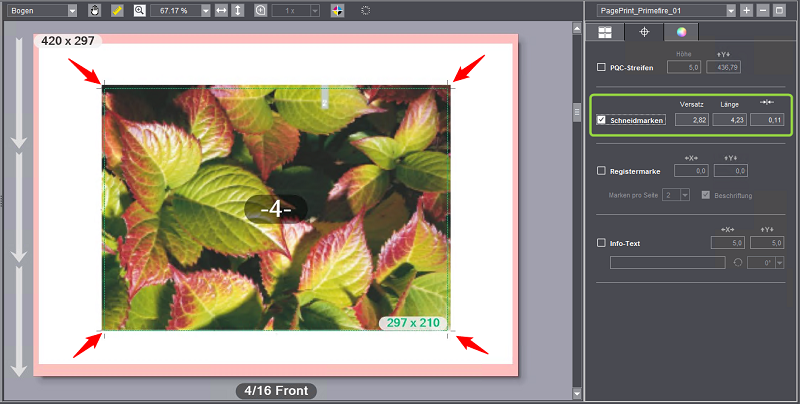

Mit dieser Option aktivieren Sie die Ausgabe von Schneidemarken. Sie können die Schneidemarken folgendermaßen parametrieren:
•Versatz: Der Versatz bestimmt die Entfernung der Marken-Linien vom jeweiligen Eckpunkt des Endformat-Rahmens in horizontaler und vertikaler Richtung.
•Länge: Definiert die Länge der Marken-Linien.
•->|<-: Definiert die Dicke der Marken-Linien.
Markentyp "Registermarke"
Die Registermarken für Primefire-Druckmaschinen sind so aufgebaut, dass jeweils eine Farbe als Kreuz gegen einen schwarzen, umschließenden Kreis korrigiert wird. Die Marken werden seitlich am Sujet platziert, entweder eine links oben und eine rechts unten oder jeweils links und rechts zwei Marken.
Position
Mit den Werten "X" und "Y" stellen Sie den Abstand der Registermarken zu den Sujets in horizontaler und vertikaler Richtung ein.

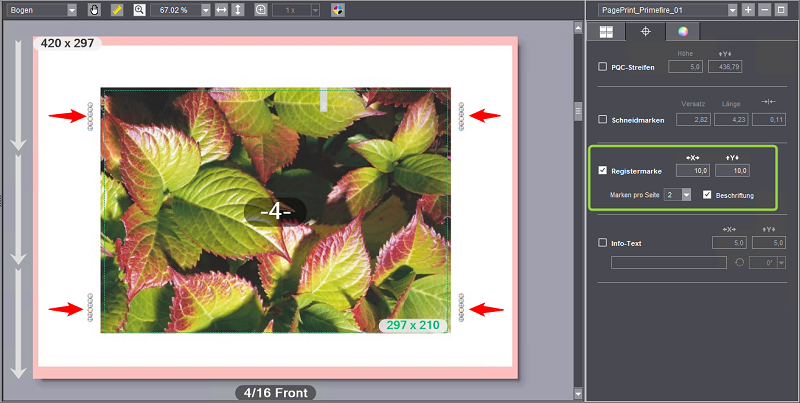

Im Feld "Marken pro Seite" definieren Sie die Anzahl der Registermarken jeweils auf der rechten und der linken Seite des Substrats. Es können maximal 2 Registermarken pro Seite ausgegeben werden. Im Beispiel sind jeweils 2 Marken pro Seite aktiviert:
Beschriftung
Wahlweise können Sie eine Beschriftung der Marken aktivieren.
Mit dieser Option können Sie spezielle Text-Marken definieren, indem Sie einen entsprechenden Text in das Editierfeld eingeben. Hier können Sie z. B. Informationen zu speziellen Ausgabe-Optionen oder Anmerkungen zum Finishing eintragen.
In den Feldern "X" und "Y" definieren Sie die Position der Marke, Ausgehend vom Bezugspunkt in der linken, unteren Ecke des Sujets.
In der Winkel-Auswahlliste legen Sie die Ausrichtung der Marke fest. Die Drehwinkel sind im Uhrzeigersinn gemessen. Ein Drehwinkel von 90° erzeugt einen vertikal verlaufenden Text, der von oben nach unten gelesen wird. Ein Drehwinkel von 270° erzeugt einen vertikal verlaufenden Text, der von unten nach oben gelesen wird.

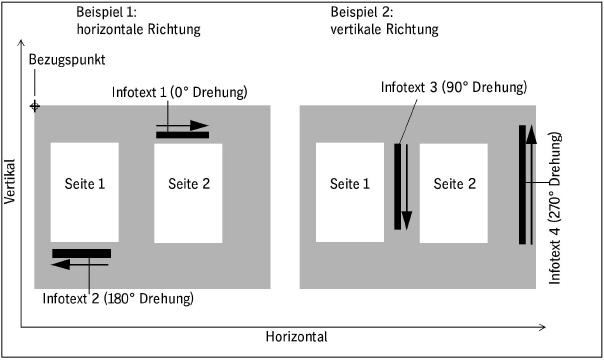

In der nachfolgenden Grafik sind in Beispiel 1 Infotexte in horizontaler Richtung, in Beispiel 2 in vertikaler Richtung dargestellt.
