Pestañeta “Ajustes de marcas de impresión” para máquinas de imprimir Primefire 106
Nota: Los ajustes de las marcas de impresión se diferencian, de acuerdo al tipo de máquina para la que se ha inicializado la secuencia PagePrint seleccionada. Vea también:
·Pestañeta “Ajustes de marcas de impresión” para máquinas de imprimir Labelfire 340.
Las opciones de marcas disponibles están adaptadas a la máquina de imprimir Primefire 106, es decir, solo se ofrecen los tipos de marca “Tira PQC” y “Texto de información”.

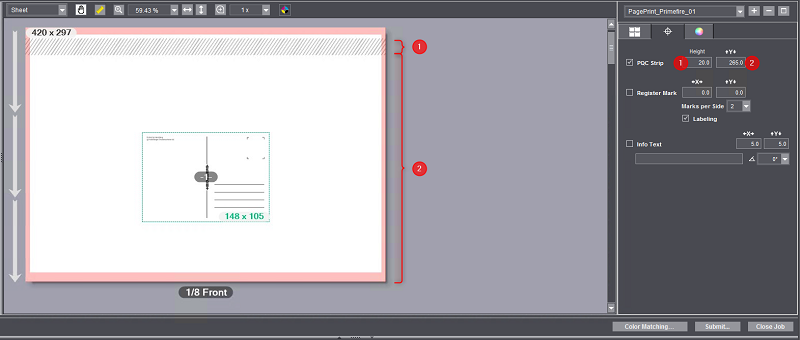

Tipo de marca “Tira PQC”
Tiras PQC (Print Quality Control) son marcas de control especiales que se necesitan para detectar las boquillas que probablemente no están imprimiendo. Normalmente estas marcas se posicionan automáticamente en el canto trasero del pliego en el área que se imprime. Es probable que en determinadas aplicaciones sea necesario adaptar manualmente la posición de las tiras PQC. Esto se puede realizaren los campos “Alto” e “Y”.
Alto
Altura de la tira en mm (1).
Y
Este valor indica la distancia desde el canto delantero del pliego hasta el margen inferior de la tira (2).

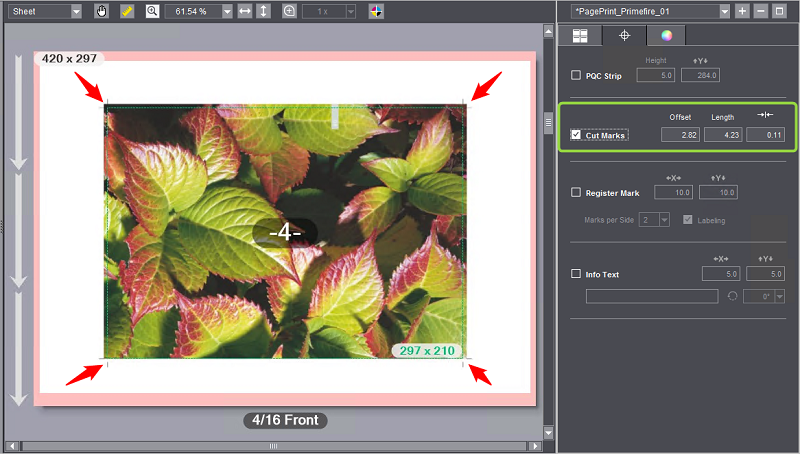

Tipo de marca “Marcas de corte”
Con esta opción activa la salida de marcas de corte. Usted puede parametrar las marcas de corte de la siguiente manera:
•Traslado: El traslado determina la distancia que existe entre las líneas de marca y el punto de esquina respectivo de la casilla de límite de página en dirección horizontal y vertical.
•Longitud: Define el largo de las líneas de marca.
•->|<-: Define el grosor de las líneas de marca.

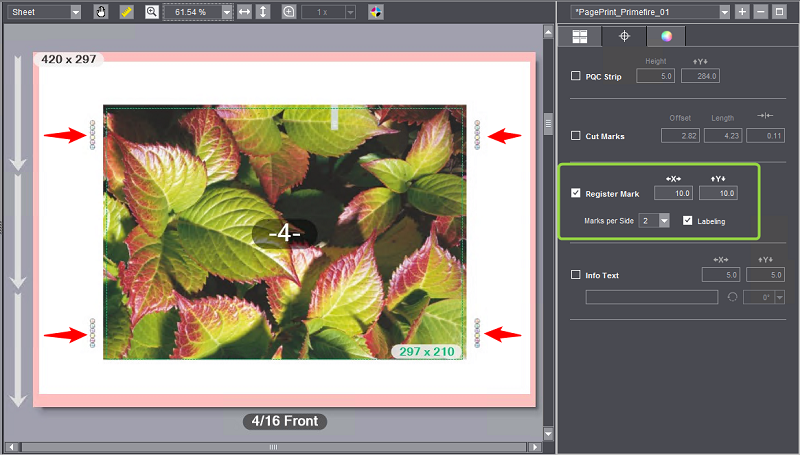

Tipo de marca “Marca de registro”
Las marcas de registro para máquinas de imprimir Primefire han sido diseñadas de tal forma que cada color en forma de cruz se corrige con un círculo negro circundante. Las marcas se colocan a los costados del sujeto, ya sea una arriba a la izquierda y una abajo a la derecha o dos macas a la derecha y dos a la izquierda.
Posición
Con los valores “X” e “Y” se ajusta la distancia desde las marcas de registro hacia los sujetos en dirección horizontal y vertical.
En el campo “Marcas por página” se define el número de marcas de registro a cada lado del substrato, es decir al lado derecho y al izquierdo. Se deben usar como máximo 2 marcas de registro por página. En el ejemplo se han activado 2 marcas por lado:
Rotulación
A elección puede activar una rotulación de las marcas.
Tipo de marca “Texto de información”
Con esta opción puede definir marcas de texto especiales introduciendo un texto respectivo en el campo de edición. Aquí puede introducir, p. ej., informaciones acerca de opciones de salida especiales u observaciones acerca del Finishing.
En los campos “X” e “Y” puede definir la posición de la marca, partiendo desde el punto de referencia ubicado en la esquina izquierda inferior del Sujet.
En la lista de selección de ángulos se define la orientación de la marca. Los ángulos de rotación están medidos en sentido horario. Un ángulo de rotación de 90° genera un texto continuo vertical que se lee de arriba a abajo. Un ángulo de rotación de 270° genera un texto continuo vertical que se lee de abajo a arriba.
En el gráfico siguiente se muestra el ejemplo 1 con textos de información en dirección horizontal, el ejemplo 2 representa los textos en dirección vertical.
