Pestañeta “Ajustes de marcas de impresión” para máquinas de imprimir Labelfire 340
Nota: Los ajustes de las marcas de impresión se diferencian, de acuerdo al tipo de máquina para la que se ha inicializado la secuencia PagePrint seleccionada. Vea también:
·Pestañeta “Ajustes de marcas de impresión” para máquinas de imprimir Primefire 106.
Las opciones de marcas disponibles están adaptadas a la máquina de imprimir Labelfire 340, es decir, solo se ofrecen los tipos de marca “Tira PQC”, “Marca de perforación”, “Marca Sensotec”, “Marca de registro” y “Texto de información”.
Tipo de marca “Tira PQC”
Tiras PQC (Print Quality Control) son marcas de control especiales que se necesitan para imprimir etiquetas. La altura de la tira (en mm) se mide desde el margen superior de la banda de impresión.
Tipo de marca “Marca de perforación”
Para sincronizar las troqueladoras en la máquina de imprimir Labelfire 340 se necesita una marca especial. Se trata de un rectángulo en el que se puede definir el alto, el ancho y la posición. Esta marca tiene, de manera estándar, la forma de un cuadrado con un canto de 1 cm de largo en la posición [0,0] (esquina superior izquierda).
Con los valores “X” e “Y” se ajusta la distancia desde la marca de perforación hacia los sujetos en dirección horizontal y vertical.
Con los valores “Alto” y “Ancho” se define el tamaño de las marcas de perforación.
Nota: Marcas Sensotec y marcas de perforación tienen salida en Labelfire siempre “puras”, es decir, sin Administración del color en 100% negro.

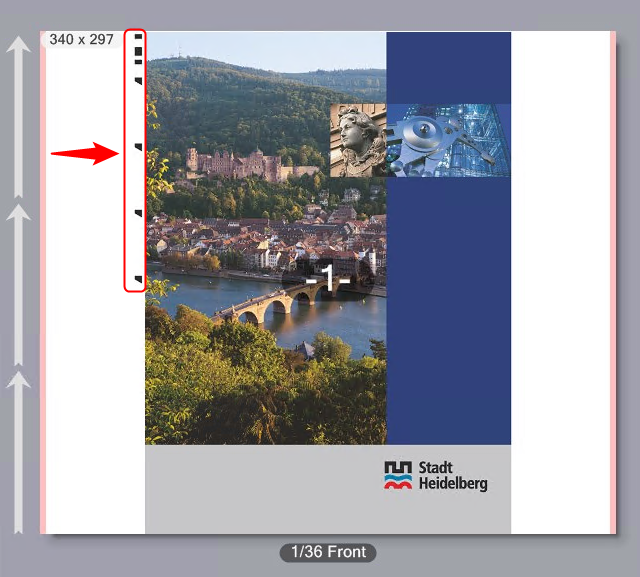

Tipo de marca “Marca Sensotec”
Marcas Sensotec son marcas especiales que se usan para definir registros automáticamente.
Con los valores “X” e “Y” se ajusta la distancia desde las marcas Sensotec hacia los sujetos en dirección horizontal y vertical.
Nota: Marcas Sensotec y marcas de perforación tienen salida en Labelfire siempre “puras”, es decir, sin Administración del color en 100% negro.
Cuerpo de impresión digital en Master / Slave
Si en un pedido de impresión además de la salida de impresión digital deben tener salida otros colores, como p. ej. en flexografía, es muy importante definir si la impresión digital debe realizarse primero o luego de la flexografía. Si el código inicial se imprime recién con la impresión digital pero los colores de flexografía se imprimen primero, esto puede ocasionar una gran maculatura.
Básicamente se imprime siempre en el orden en el que están ordenados los cuerpos de impresión. Para el ajuste Master / Slave rige por lo siguiente:
•Si usted selecciona el ajuste “Master” se imprime el código inicial de la impresión digital. Si los equipos entintadores de flexografía están conectados antes que la impresión digital se imprimirán primero los colores de flexografía (a pesar de ser “Slave”), luego sigue la impresión digital.
•Si usted selecciona el ajuste “Slave” se imprime el código inicial del primer color (de flexografía) que se va a imprimir. El cuerpo de impresión digital es “Slave” y emite la última marca.
Marcas de registro y campos de colores especiales
En esta área se pueden imprimir marcas de registro y/o campos de colores especiales.
Campos de colores especiales son tiras de medición compuestas de campos llenos de colores especiales. Con ellas se pueden medir colores especiales en el substrato.
Las marcas de registro para máquinas de imprimir Labelfire han sido diseñadas de tal forma que cada color en forma de cruz se corrige con un círculo negro circundante. Las marcas se colocan a los costados del sujeto, ya sea una arriba a la izquierda y una abajo a la derecha o dos macas a la derecha y dos a la izquierda.
Posición
Con los valores “X” e “Y” se ajusta la distancia desde las marcas de registro y/o franjas de colores especiales hacia los sujetos en dirección horizontal y vertical. La posición se refiere al pliego de plegado.

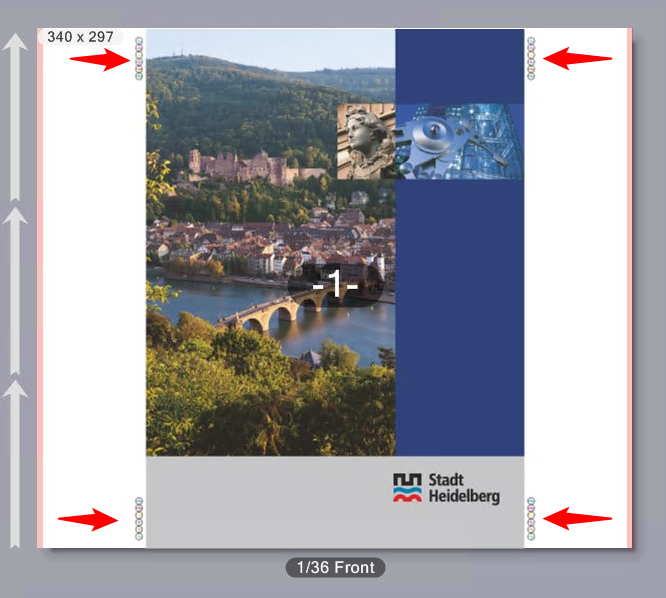

En el campo “Marcas por página” se define el número de marcas de registro a cada lado del substrato, es decir al lado derecho y al izquierdo. Se deben usar como máximo 2 marcas de registro por página. En el ejemplo se han activado 2 marcas por lado:
En el campo “Marcas por página” se define el número de marcas de registro a cada lado del substrato, es decir al lado derecho y al izquierdo. En el ejemplo se han activado 2 marcas por lado:
Campos de colores especiales
Si activa esta opción, se imprimen franjas de medición compuestas de campos de colores especiales. Las franjas de medición de colores especiales se pueden imprimir solas o junto con marcas de registro. Si se activan las marcas de registro junto con los campos de colores especiales es posible ajustar la distancia que existe desde la franja de medición de colores especiales hasta la marca de registro. Este es el espacio desde el canto inferior de la franja de medición de colores especiales hasta el canto superior, de la marca de registro derecha inferior, es decir, la franja de medición de colores especiales está encima de la marca de registro derecha inferior.
Marcas de registro y franjas de medición de colores especiales se ordenan superpuestas en una línea. Los campos de color tienen un tamaño den 6 mm x 6 mm.
Rotulación
A elección puede activar una rotulación de las marcas.

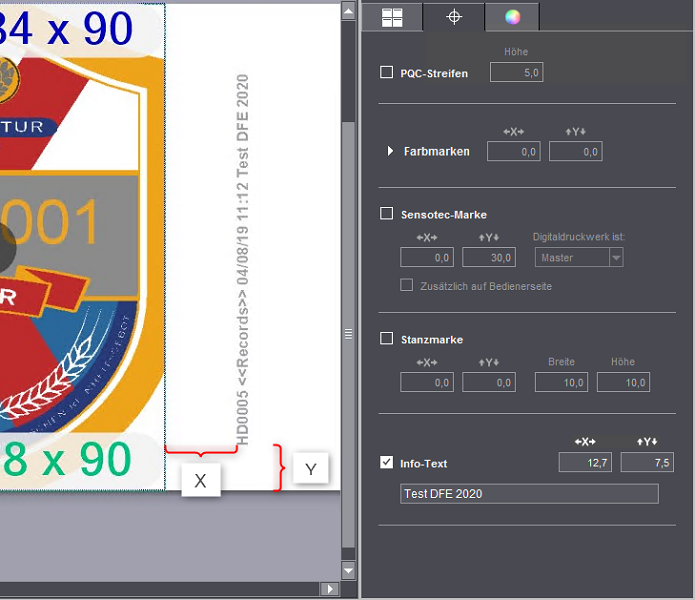

Tipo de marca “Texto de información”
Con esta opción puede definir marcas de texto especiales introduciendo un texto respectivo en el campo de edición. Aquí puede introducir, p. ej., informaciones acerca de opciones de salida especiales u observaciones acerca del Finishing.
Distancias X e Y
En los campos “X” e “Y” puede definir la posición de la marca, partiendo desde el punto de referencia ubicado en la esquina izquierda inferior del Sujet.
Nota: El ángulo para las marcas de texto de información para máquinas Labelfire está preajustado en 90° (en sentido antihorario). De esta manera debe evitarse que la marca de texto de información quede atravesada involuntariamente sobre la repetición.
Componentes de las marcas
Una marca de texto de información tiene los siguientes componentes:
•Número del pedido
•Tipo de pedido (en el ejemplo “Records”, ya que se trata de un documento PDF/VT).
•Fecha, Hora
•Condición de salida
•Texto del campo de entrada “Texto de información”
Las marcas se posicionan en el margen derecho del sujeto. En el caso de que las marcas de color y el texto de información no estén ordenados en una línea vertical común, la marca de texto de información será colocada en el margen de segmento inferior.
El tamaño de la fuente se ajusta automáticamente de tal forma que el texto aprovecha automáticamente el espacio disponible.
