Imprimir hoja de trabajo de paleta
Durante la producción se colocan los pliegos impresos sobre paletas para poder disponer de ellos en los procesos siguientes (p. ej. cortar, plegar o procesos externos). Para que siempre sea posible identificar con claridad estas paletas, se les suelen colocar las llamadas fichas de paleta.
Con la función de “Crear ficha de la paleta” se puede generar la ficha de paleta de forma semiautomatizada. Es decir que después de una activación manual (mensaje RDS) en la máquina de imprimir se puede guardar automáticamente toda la información necesaria para los procesos siguientes. A continuación la ficha de paleta se imprime en una impresora.
•Requisitos
•¿Qué datos del pedido se imprimen?
•Configuración para la salida de fichas de paleta
•Imprimir ficha de paleta en el Prinect Press Center
•Imprimir ficha de paleta en el Data Terminal
Los siguientes requisitos deben haberse cumplido para que usted pueda usar la función “Imprimir hoja de trabajo de paleta” en la máquina.
•En el servidor Prinect debe haberse instalado un banco de datos.
•Al crear la máquina en el CDM se debe haber seleccionado uno de los tipos de conexión “Máquina directa”, “Data terminal”, “Data Terminal con cuadro de contaje” o “Data Terminal con máquina directa”.
¿Qué datos del pedido se imprimen?
Ficha de paleta para máquinas de imprimir de pliegos sin InsertStar

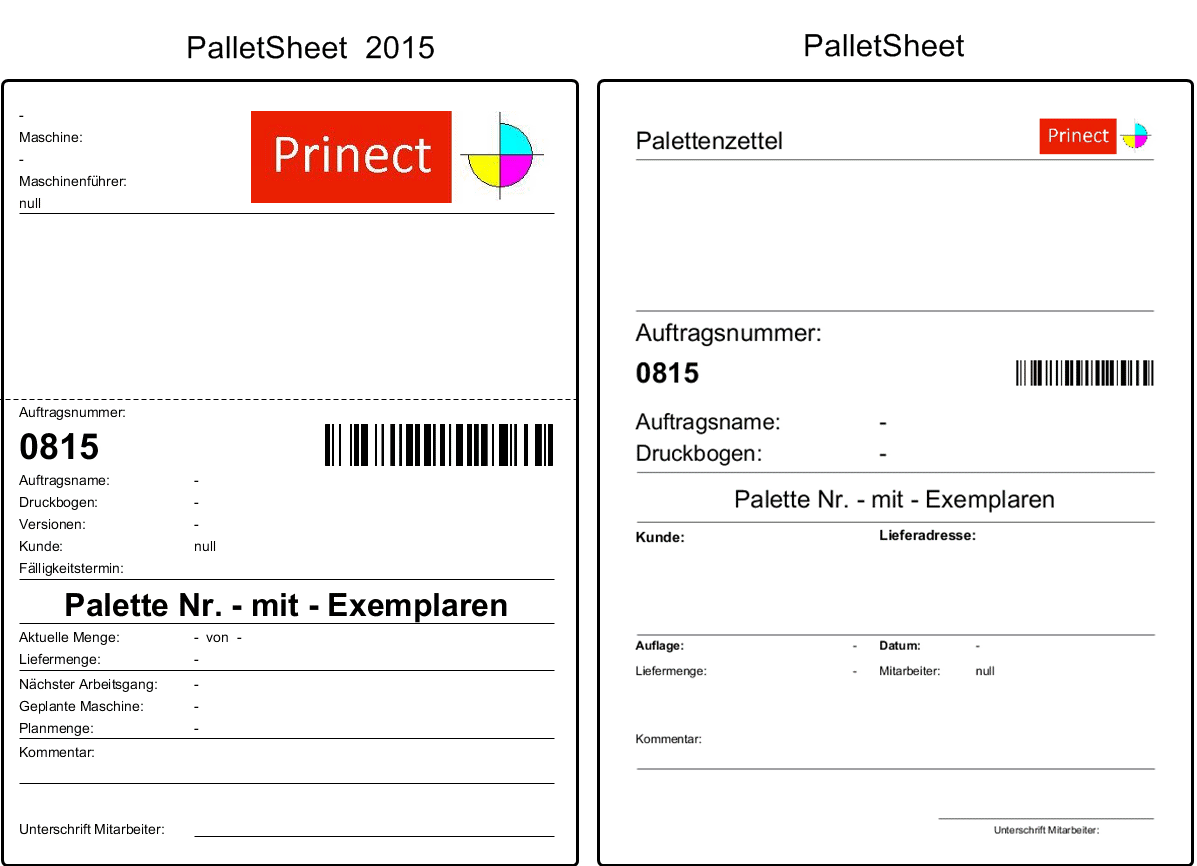

Los datos del pedido que se van a imprimir dependen del original de ficha de paleta que usted está usando. Los originales de documento adjunto que tienen la denominación “Classic” tienen menos informaciones que los originales sin esta denominación.
En la siguiente tabla puede ver cuáles son los datos de un pedido que se pueden representar en los originales respectivos:
Datos del pedido | Originales | Originales |
|---|---|---|
Logotipo •Logotipo que se ha asignado a la ficha de paleta. Vea Editar original de documento adjunto. | sí | sí |
Imagen de vista previa | sí | sí |
Número del pedido | sí | sí |
Número del pedido como código de barras | sí | sí |
Nombre del pedido | sí | sí |
Pliego de impresión •Nombre del pliego. | sí | sí |
Cliente | sí | sí |
Número de paleta con la cantidad de pliegos contenidos en la paleta. | sí | sí |
Dirección de suministro •Una dirección de suministro únicamente se imprime si el Management Information System la suministra con el pedido. | sí | sí |
Cantidad a suministrar •Cantidad a suministrar del producto | sí | sí |
Tirada •Tamaño de la tirada requerida incluyendo maculatura planificada. | sí | sí |
La fecha y la hora cuando se imprimió la ficha de paleta. | sí | sí |
Comentario •Comentarios/anotaciones que el encargado de la máquina ha introducido al enviar la ficha de paleta a la máquina. | sí | sí |
Máquina en la que se imprimió la ficha de paleta | sí | - |
Encargado de la máquina que ha enviado la ficha de paleta desde la máquina | sí | - |
Versiones, siempre y cuando se trate de un pedido con versión | sí | - |
Fecha de vencimiento | sí | - |
Siguiente operación, siempre y cuando exista la información | sí | - |
Máquina planificada de la siguiente operación, siempre y cuando exista la información | sí | - |
Cantidad planificada, siempre y cuando la información esté disponible •Cantidad planificada que debe estar disponible para la siguiente operación. En ella se incluye la cantidad buena y la cantidad de maculatura. | sí | - |
Ficha de paleta para máquinas de imprimir de pliegos con InsertStar
Requisito: El uso de las informaciones del intercalador de tiras en la ficha de la paleta está disponible a partir de la versión S14A de Press Center. Al crear la máquina de imprimir de pliegos en el CDM tenga cuidado de seleccionar la versión de máquina correcta. Vea Configuración de dispositivo adicional general para la clase de dispositivo “Máquina de imprimir de pliegos”..
Hay originales de fichas de paleta disponibles con informaciones adicionales para las máquinas de imprimir de pliegos que tienen el sistema intercalador de tiras InsertStar de HEIDELBERG. InsertStar tiene una función de conteo para la tirada y una función de marcas para la maculatura. Las fichas de paleta para InsertStar tienen informaciones para el tratamiento posterior, como p. ej. la lista de pliegos con errores de tracción.
Existen en total cuatro originales disponibles para las máquinas de imprimir de pliegos con InsertStar: dos para Prinect Inspection Control (PIC) y dos para Prinect Inspection Control 2 (PIC2). A diferencia de PIC2, PIC puede transmitir las producciones defectuosas y las escribe en la ficha de paleta.
La diferencia entre los originales Classic y Non Classic es que los originales Non Classic ofrecen más informaciones, como p. ej. la máquina planificada y la operación siguiente.

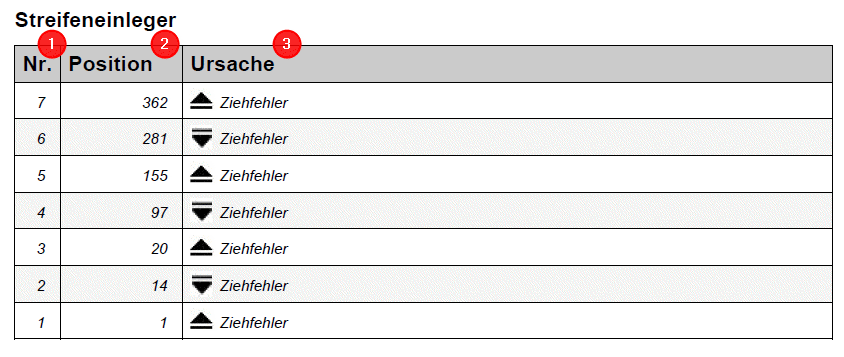

Ejemplo de ficha de paleta para la función de marcas
Núm. (1)
Muestra el número de la tira. El núm. 1 corresponde a la primera tira interfoliada. Está ubicada en la posición más baja de la paleta.
Posición (2)
Indica el número de pliego para un resultado. La posición 1 corresponde al pliego más bajo de la paleta.
Causa (3)
Indica la razón de la tira (p. ej. error de tracción).
Símbolo | Significado |
|---|---|
| Tira inicial para un suceso de error Este icono muestra, en combinación con la posición, a partir de qué pliego comienza un suceso de error. En base a la tira de la paleta el operador de la máquina reconoce que a partir de esta posición -hasta el final de la tira- los pliegos siguientes tienen errores. |
| Tira final para un suceso de error Este icono muestra, en combinación con la posición, dónde termina un suceso de error. En base a la tira de la paleta el operador de la máquina reconoce que hasta esta posición los pliegos anteriores tienen errores. Todos los pliegos ubicados entre la tira inicial y la tira final están, por consiguiente, defectuosos. |
| Tira intermedia para un suceso de error Este icono muestra, en combinación con la posición, en qué lugar de la paleta se ha colocado una tira intermedia. La tira intermedia se coloca, según una determinada cantidad de pliegos con error, entre la tira inicial y la tira final. En el Prinect Press Center se debe haber configurado anteriormente cuántos pliegos con error se deben considerar para colocar después de ellos una tira intermedia. |
Configuración para la salida de fichas de paleta
1.Se debe instalar una impresora para Windows (sólo impresora de DIN-A4) en el servidor Prinect (Instalar impresora para Windows en el servidor Prinect).
2.En caso necesario puede definirse un logotipo nuevo para el original estándar (Editar original de documento adjunto).
3.El dispositivo (la máquina de imprimir) se debe crear en CDM (Conectar máquinas)
Tenga en cuenta la versión de Prinect Press Center para la “Ficha de paleta InsertStar”. Vea Ficha de paleta para máquinas de imprimir de pliegos con InsertStar.
4.Al dispositivo correspondiente se debe asignar un original de ficha de paleta (Asignar original de documento adjunto / ficha diaria a un dispositivo).
5.En un cambiador automático de paletas se puede desactivar la impresión automática para una ficha de paleta. Vea Activar/Desactivar la impresión automática de una ficha de paleta cuando se cambia una paleta.
6.En el Prinect Press Center debe estar activada la función de conteo o la función de marcas del InsertStar para la ficha de paleta con informaciones adicionales para InsertStar. Lea al respecto el manual de instrucciones de su Prinect Press Center.
Instalar impresora para Windows en el servidor Prinect
Requisito: Para instalar una impresora de Windows al ordenador Prinect Server usted necesita derechos de administrador, es decir, usted debe haber iniciado la sesión como usuario de Windows con los respectivos derechos.
Para instalar una impresora de Windows para la salida de fichas de paleta o de otros documentos adjuntos en el ordenador Prinect Server existen diferentes posibilidades:
•La impresora está conectada localmente al ordenador Prinect Server, p. ej. mediante un cable USB. En este caso las impresoras se instalan mediante un soporte de datos de instalación (CD/DVD USB Stick) del fabricante o mediante un programa de instalación disponible vía descarga de controlar.
•La impresora está conectada a la red local y se puede acceder a ella mediante una conexión de red (TCP/IP). Aquí también se puede utilizar normalmente el programa de instalación del fabricante.
•La impresora está habilitada en la red mediante un servidor de impresora y se puede acceder a ella. El servidor de impresora pone a disposición automáticamente el controlador necesario.
Nota: Recomendamos colocar la impresora para la salida de fichas adjuntas cerca de la máquina de imprimir. Normalmente la conexión mediante el conector de red es más apropiada que una conexión local, ya que el Prinect Server no siempre está cerca a la máquina de imprimir.
De ser posible, para instalar la impresora utilice el programa de instalación del fabricante de la impresora. Este se suministra con frecuencia en un soporte de datos (CD, DVD) o se puede descargar de la Homepage del fabricante. En estos casos siga las instrucciones de instalación del software del fabricante.
Si no existe ningún programa de instalación del fabricante de la impresora o si la impresora en la red está disponible mediante un servidor de red, proceda de la siguiente manera:
1.De ser posible descargue los archivos de controlador para la impresora desde la Homepage del fabricante y ponga los archivos a disposición en el servidor Prinect.
2.En el Prinect Server abra los ajustes: “Inicio > Configuración” y abra aquí el área “Dispositivos (Bluetooth, impresora, ratón).

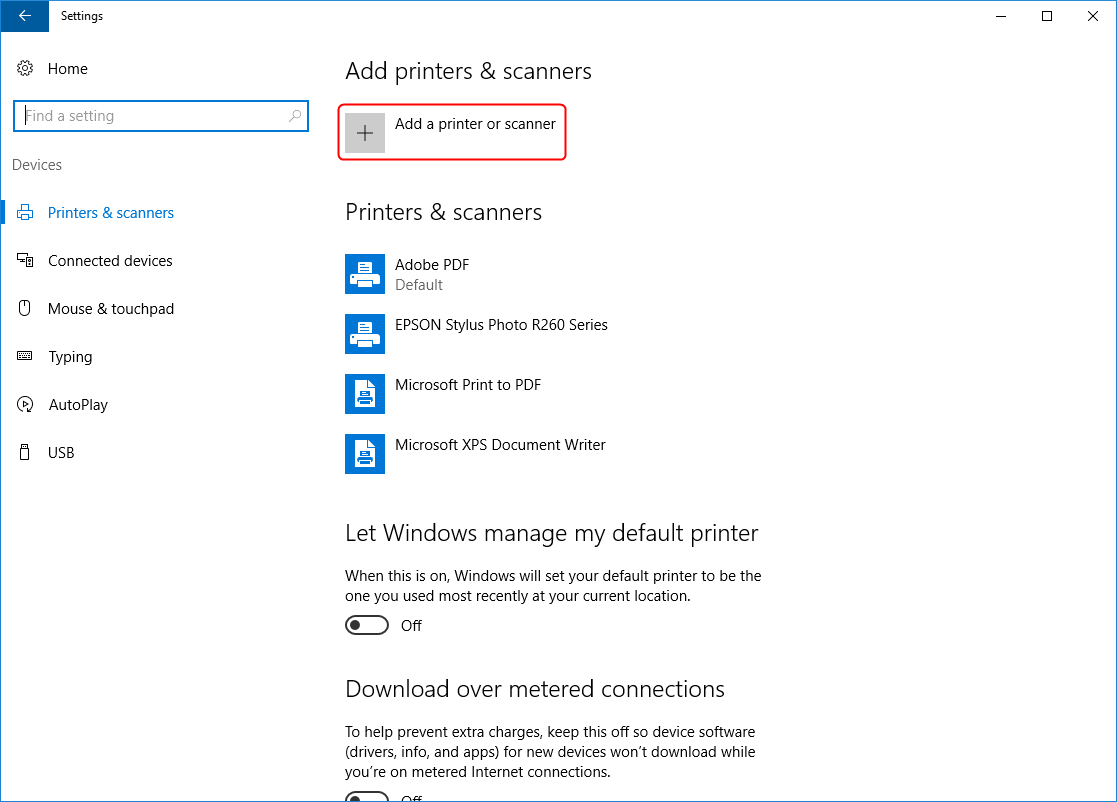

3.En “Añadir impresora & escáner” seleccione el signo +. De esta manera se inicia una búsqueda automática en la red. Impresoras que han sido habilitadas en la red mediante un servidor de impresora deberán ser encontradas ahora.

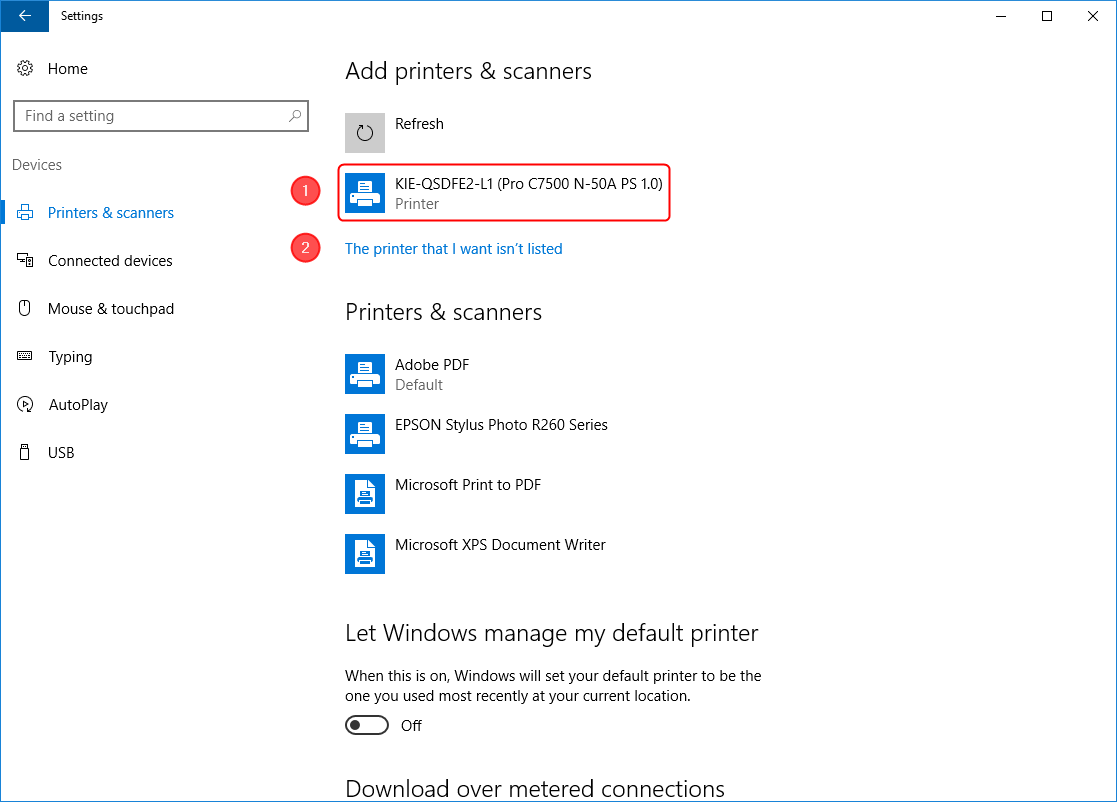

4.En este caso seleccione la impresora deseada (1).
5.Si no se encuentra la impresora, p. ej. porque ella está disponible en la red sin servidor de impresora, haga clic en la entrada “La impresora deseada no está en la lista”.

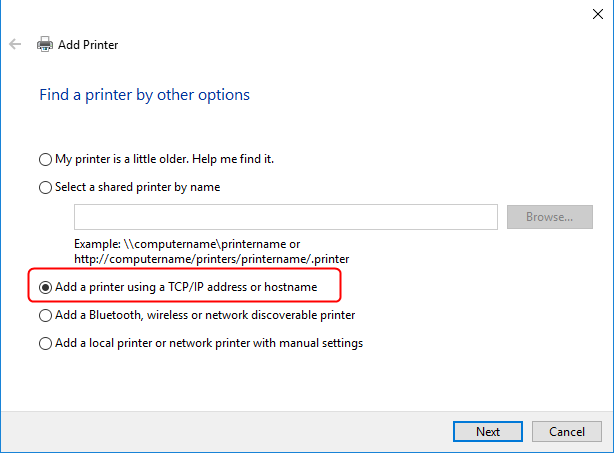

6.Seleccione la opción “Añadir impresora utilizando una dirección TCP/IP o un nombre de Host” y haga clic en “Siguiente”.

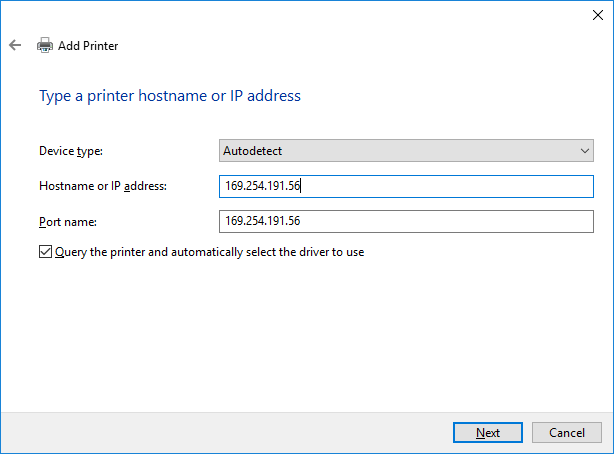

7.Introduzca el nombre de Host o la dirección IP de la impresora. Estos datos los encuentra en los ajustes de configuración de la impresora (dado el caso imprimir página de configuración).
8.Haga clic en “Siguiente”. Se intentará reconocer la impresora en la red y cargar el controlador adecuado. Si la búsqueda ha sido exitosa, la impresora se instalará automáticamente.

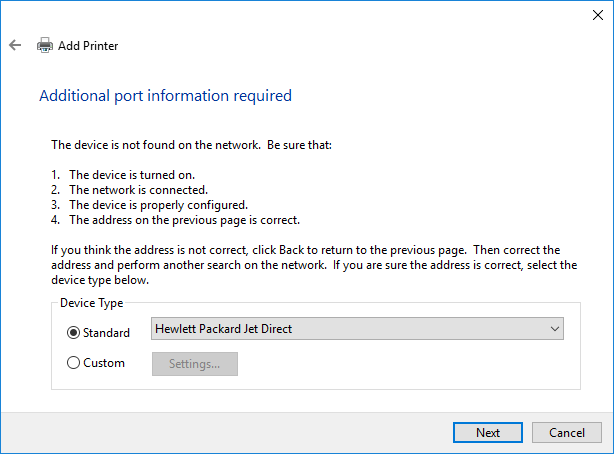

9.Si la búsqueda no fue exitosa, se muestra el siguiente diálogo:
10.En la lista de selección “Estándar” seleccione una conexión de red adecuada para la impresora y haga clic en “Siguiente”. Si encuentra la impresora siga las indicaciones para completar la instalación.
11.Si no encuentra la impresora elija la opción ”Definido por el usuario” y haga clic en “Ajustes”.

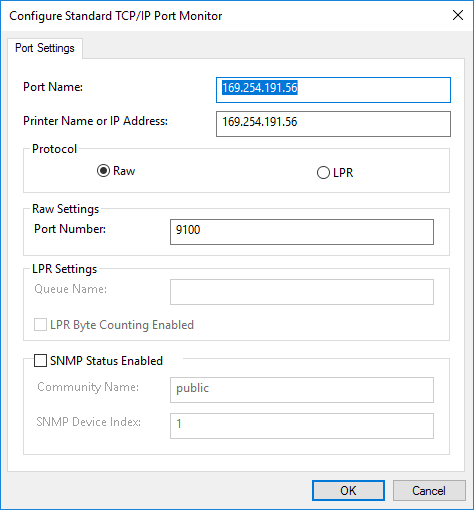

12.Aquí puede introducir informaciones detalladas sobre la conexión de red de la impresora. Confirme la pregunta con “OK”.

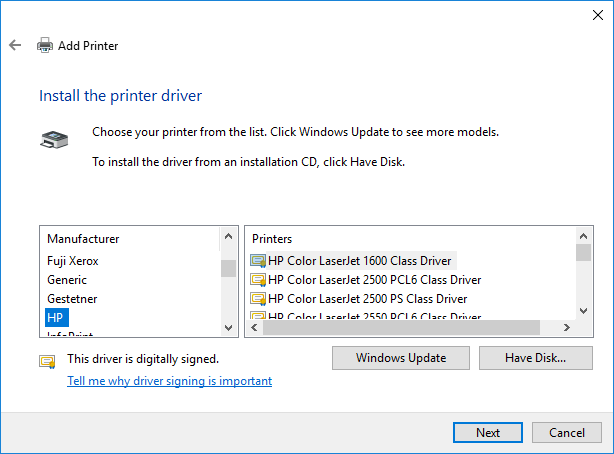

13.En la parte izquierda de la ventana de selección seleccione el fabricante de la impresora, y en el lado derecho el modelo. Si no encuentra el modelo de la impresora puede hacer clic en el botón “Actualización de Windows”. De esta manera, en el banco de datos de controladores de Microsoft se buscará el controlador adecuado. Aquí se ofrecen, dado el caso, también impresoras (antiguas) que no aparecen en la lista de “Impresoras”. Si aquí tampoco aparece el modelo, descargue el controlador de la Homepage del fabricante o coloque el CD o DVD del fabricante y haga clic en el botón “Soporte de datos”. Seleccione el controlador correspondiente. Haga clic en “Siguiente”.

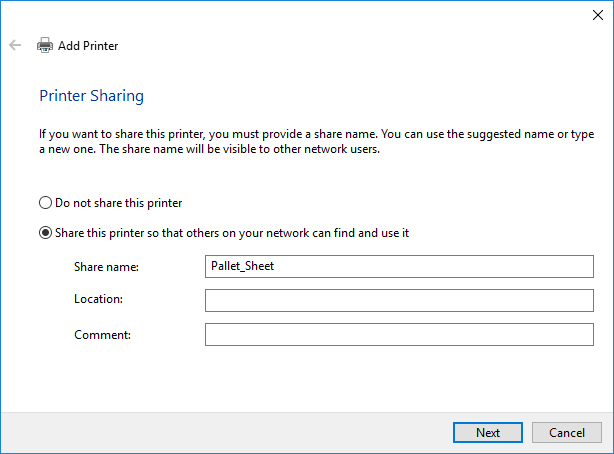

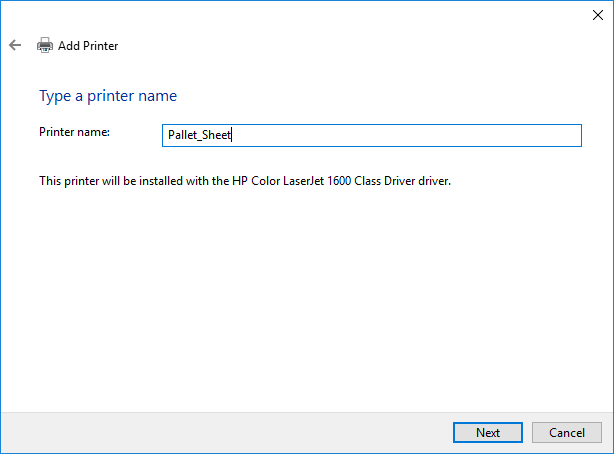

14.Otorgue un nombre para la impresora. Haga clic en “Siguiente”. En el siguiente diálogo puede compartir la impresora en la red.
15.Debido a esto el ordenador del servidor Prinect pasa a ser el servidor de impresora para esta impresora. Si no desea que esto sea así, seleccione la opción “No compartir esta impresora”. De esta manera esta impresora estará disponible solo en el ordenador del servidor Prinect.

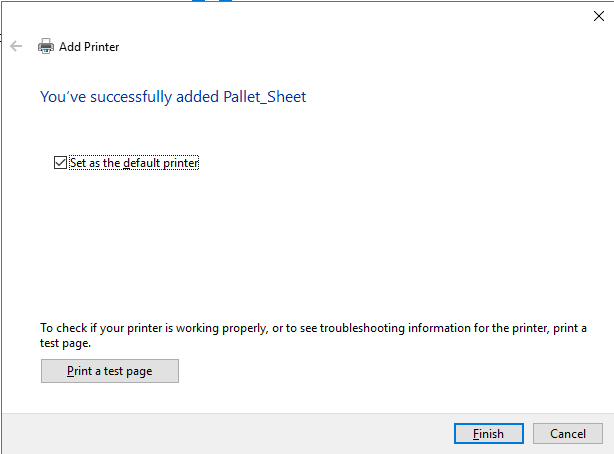

16.A elección usted puede definir esta impresora como impresora estándar. Se recomienda imprimir una página de test para verificar el correcto funcionamiento de la impresora. Con “Finalizar” concluye la instalación de la impresora.
17.La impresora está ahora disponible en la lista de selección “Seleccionar impresora” en la configuración de dispositivos del Prinect Cockpit como impresora de “Documentos adjuntos”.
18.Si la impresora no aparece en la lista de selección, dado el caso inicie en el Prinect Maintenance Center nuevamente la “Asistencia técnica de Prinect” en la vista del Supervisor.
Activar/Desactivar la impresión automática de una ficha de paleta cuando se cambia una paleta
En el caso de máquinas de imprimir que tienen un cambiador de paletas automático se puede imprimir automáticamente una ficha de paleta después de cada cambio de paleta o después que finaliza una operación. Usted puede activar o desactivar estas funciones:
Para ello, proceda como sigue:
1.Cambie al área “Administración > Configuración de dispositivo > Dispositivos”.
2.En la lista de la izquierda elija la máquina en cuestión.
3.Haga clic en el botón “Abrir”.

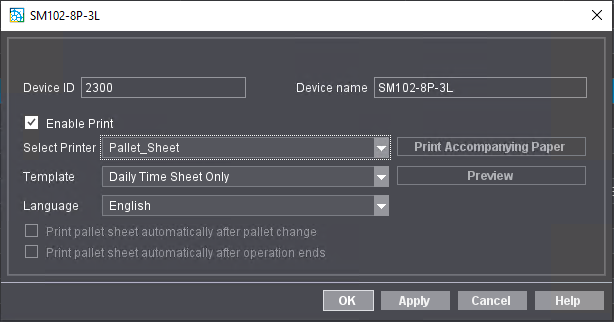

4.En la lista de selección “Seleccionar impresora” seleccione la impresora de la ficha de paleta y en la lista de selección “Original” elija un original de ficha de paleta. De esta manera se podrán usar las opciones “Imprimir ficha de paleta automáticamente después del cambio de paleta” e “Imprimir fichas de paletas automáticamente después de que finaliza la operación”.

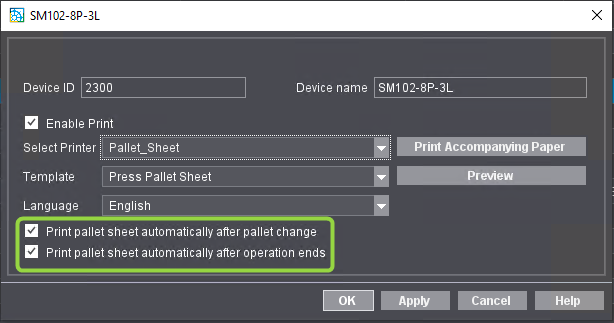

5.Active o desactive la opción “Imprimir ficha de paleta automáticamente después del cambio de paleta” (disponible solo en máquinas Offset y dispositivos CTP) y/o la opción “Imprimir fichas de paletas automáticamente después de que finaliza la operación”. Si esta opción se activa para dispositivos CTP, la ficha de paleta suministra informaciones para cada pila de paletas generadas por el PlatePilot respectivo, p. ej. si la pila de paletas respectiva está llena. Vea también Ficha de la paleta.
Si desactiva estas opciones, las fichas de paleta ya no se imprimen automáticamente después de cada cambio de paleta o al finalizar una operación. En el caso de máquinas de imprimir se puede activar manualmente la impresión de fichas de paletas a través de un mensaje RDS.
6.Confirme el diálogo con “OK”.
