Connecter Data Terminal avec machine JDF

Heidelberg met à disposition de tous les constructeurs de machines une interface compatible JDF/JMF qui permet de connecter leurs machines à Prinect. Si votre machine dispose d’une telle inter­face, vous pouvez la connecter en ligne. Pour une description complète de ce mode de connexion, voir aussi Data Terminal avec machine JDF (connexion en ligne d’autres constructeurs).

Pour connecter une machine à une interface JDF/JMF, procédez comme ceci :

1.Démarrez le Prinect Cockpit.

2.Ouvrez le menu « Administration > Système » puis sélectionnez l’ordinateur sur lequel est ins­tallé Prinect Manager.

3.Sélectionnez l’engine « CDM ».

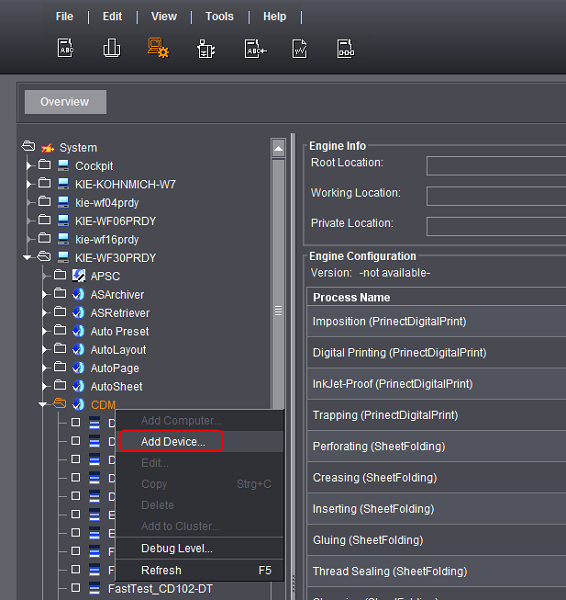

4.Dans le menu contextuel, choisissez « Ajouter un périphérique » :

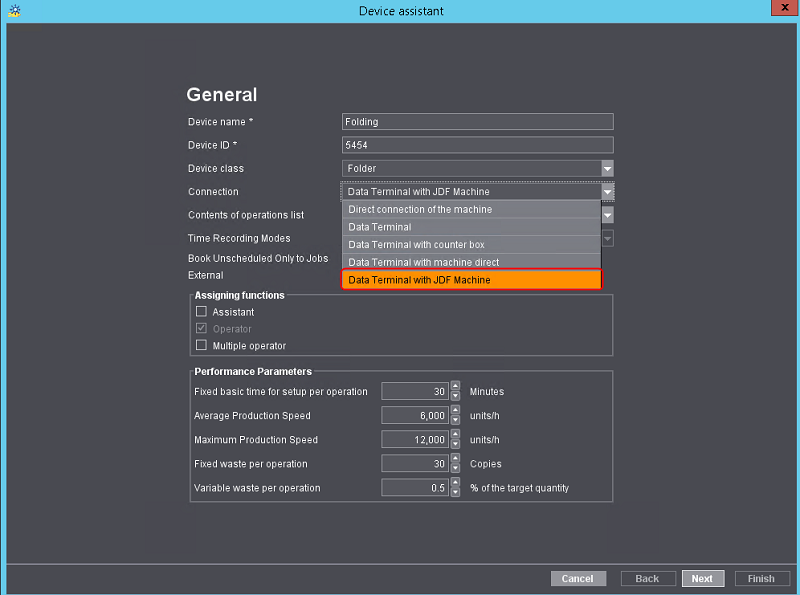

L’Assistant Périphérique apparaît :

5.Choisissez la connexion « Data Terminal avec machine JDF ».

6.Paramétrez tous les autres réglages jusqu’à l’étape « Configuration machine JDF ». Voir à ce sujet :

·Configuration générale du périphérique

·Affectation de groupes d’opérations

·Assignation d’opérations

·Assignation de groupes d’utilisateurs

·Définir des variantes

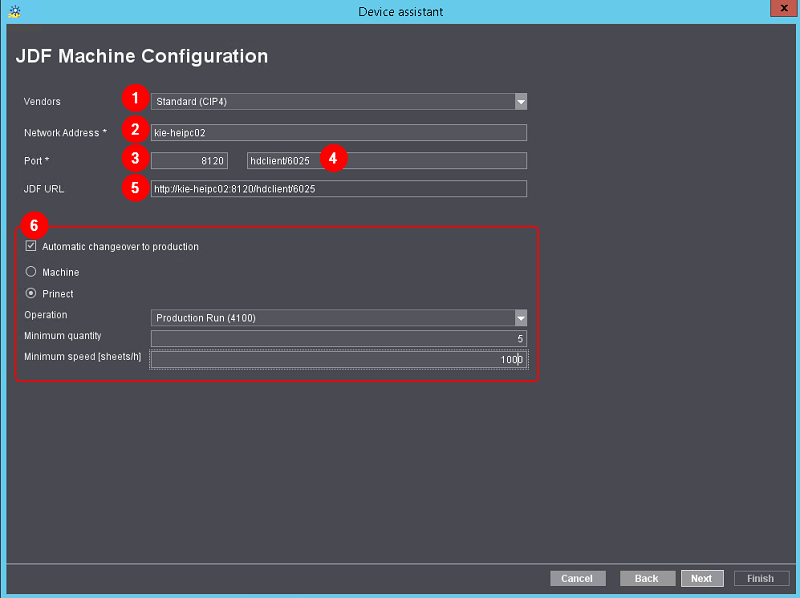

7.A l’étape « Configuration machine JDF », définissez les réglages correspondant à votre machine :

(1) « Fournisseur »

Avec l’interface JDF/JMF, la machine communique selon les prescriptions CIP4. Ce réglage est pré­défini par défaut et ne peut pas être modifié.

(2) « Adresse réseau »

Entrez le nom ou l’adresse IP du réseau auquel la machine est connectée.

(3) « Port »

Entrez le port sous lequel la machine est joignable.

(4) Nom du service (si nécessaire)

Certaines machines sont, en plus, connectées via un nom de service. Si c’est le cas, saisissez ici le nom de ce service.

(5) « JDF-URL »

La JDF-URL qui permet à la machine de communiquer avec Prinect, et inversement, est formée auto­matiquement à partir de l’adresse réseau, du port et du nom de service.

(6) « Commutation automatique en mode production »

Cette option permet de paramétrer la manière dont doit s’effectuer la bascule entre la phase de pré­paration et la phase de production. Voici les situations possibles :

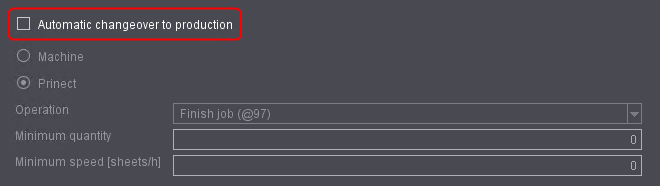

•Commutation manuelle
Sur le Data Terminal, l’opérateur appuie sur un message SDE pour passer de la préparation à la production. Si vous êtes dans cette situation, désactivez l’option « Commutation automatique en mode production ».

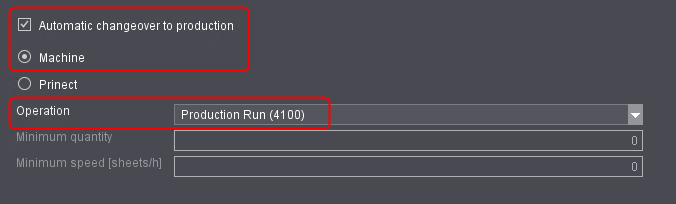

•Commutation par la machine
La commutation s’effectue de manière automatique par la machine suite à une analyse de l’état du périphérique. Toutes les machines ne disposent pas de cette fonctionnalité. En cas de doute, renseignez-vous auprès du fabricant de votre machine.
Si vous êtes dans un tel cas, paramétrez les options de la manière suivante :

·activez l’option « Commutation automatique en mode production »

·activez l’option « Machine »

·sélectionnez l’opération (message SDE) correspondant à la production

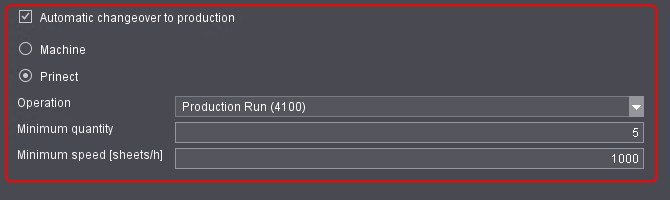

•Commutation par Prinect
La commutation s’effectue de manière automatique par Prinect (de la même manière que pour la boîte de comptage). Pour cela, les quantités signalées par la machine sont analysées et la vitesse de cette dernière est calculée. Lorsqu’une quantité minimale et une vitesse minimale définies sont atteintes, la machine passe automatiquement en mode production.
Si vous êtes dans un tel cas, paramétrez les options de la manière suivante :

·activez l’option « Commutation automatique en mode production »

·activez l’option « Prinect »

·sélectionnez l’opération (message SDE) correspondant à la production

·saisissez la quantité et la vitesse minimales pour atteindre la production

8.Cliquez sur « Suivant ».

9.définissez les paramètres de l’étape « Résumé »
Voir Assistant Périphérique - Résumé.

10.Cliquez sur « Terminé ».

Vous venez ainsi de configurer avec succès votre machine de façonnage avec interface JDF/JMF.
